  • 一进二出电位器(电阻,可调电阻,电子尺,位移)信号隔离变送器

    类型:隔离变送器  日期:2016-8-23 14:30:01  点击:24
    产品类别: 隔离变送器
    产品说明: 捷晟达科技的JSD TAR-1002系列产品把0-10KΩ,0-5KΩ或者是0-100KΩ电阻,电位计,电位器信号转换成标准的2路模拟量信号并无失真的远距离传输,广泛应用于自动化控制系统。
    产品型号: JSD TAR-1002 资料下载:
    输入信号: 0-10KΩ,0-5KΩ,0-2KΩ,0-1KΩ 输出信号: 4-20mA/0-20mA/0-10V/0-5V/0-3.3V
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%,0.2% 产品尺寸: 115*100*17.5
    通道数: 一入二出 封装方式: 国际标准DIN35mm
    一进二出电位器(电阻,可调电阻,电子尺,位移)信号隔离变送器
                             一进二出电位器(电阻,可调电阻,电子尺,位移)信号隔离变送器
    特征:
    ◆小体积,低成本,国际标准 DIN35mm 导轨安装
    ◆五端隔离(输入、输出、工作电源间相互隔离)
    ◆高精度等级(0.1% F.S,0.2% F.S)
    ◆高线性度(0.1% F.S)
    ◆高隔离耐压(3000VDC/60S)
    ◆极低温度漂移(100PPM/℃)
    ◆工业温度范围( -45-+85 ℃)
    ◆产品性能可靠( MTBF>50 万小时)
    ◆5V,12V,15V,24V,9-36VDC 或 220VAC 电源供电
    ◆电阻或电位器信号输入(0-50Ω/0-100Ω/0-200Ω/ 0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ 多选)
    ◆国际标准信号输出(0-5V/0-10V/1-5V/0-10mA/0-20mA/4-20mA/2-10V/0-3.3V 等多选)
    应用:
    ◆一路电阻(电子尺,位移,电位计)信号采集,隔离 并转换成双路标准的模拟量信号
    ◆电位计,电子尺,位移,电阻信号采集,隔离,转 换标准模拟量信号,如:4-20mA/0-5V 等
    ◆采集电子尺位移信号,电阻,电位计,电位器信 号并隔离,转换,放大及无失真远传
    ◆工业现场信号隔离及远程长线无失真传输
    ◆模拟量信号地线干扰抑制及模拟量隔离、采 集、变换及远传
    ◆FA、OA 领域仪器仪表与传感器信号收发
    ◆克服设备之间的相互干扰并对位移,电子尺 等相关信号采集
    ◆工业现场测量的过程监测及控制
    概述:
    捷晟达科技的 JSD TAR-1002 系列是一进二出线性电子尺(电阻/电位计信号及位移)信号隔离变送器,将输入电阻,线性电子尺,角度位移传感器信号进行采集,隔离,放大并转换成模拟量信号的一 种隔离变送器,并输出双路标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、 PLC、PC 及 DCS 系统。产品的输入、输出、工作电源与通道间相互隔离,隔离电压高达 3KVDC,该 隔离变送器输入电压恒压驱动方式,适用于三线制传感器设备及仪器仪表,广泛应用在电位器信号隔离,采集及变换;工业现场高精度位移,角度测量;电子尺信号转换成标准模拟量信号;位移,角度测量与报警;地线干扰抑制;信号无失真远距离传送在电量隔离测控的工业测现场、电力监控、医 疗电子设备、模拟量信号隔离及采集等方面广泛应用。该产品采用光电隔离技术,具有更好的抗 EMC 电磁干扰能力,产品输出精度高、温飘特性小和线性度好等特点,采用导轨安装,方便安装使用。如需一进一出线性电尺(电阻,电位器及位移)信号隔离变送器请选购JSD TAR-1001系列, 如需二进二出线性电尺(电阻,电位器及位移)信号隔离变送器请选购JSD TAR-2002系列。

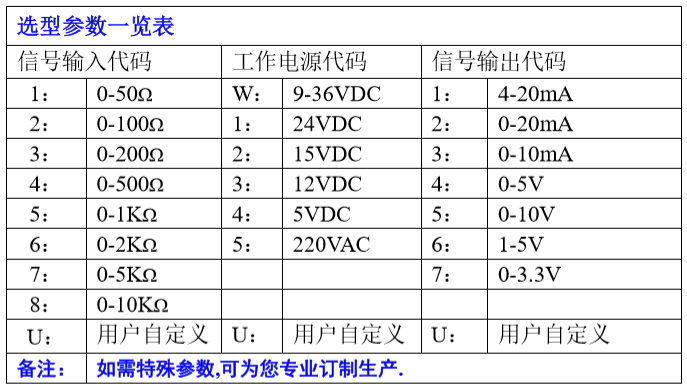

    产品选型表:
    线性电子尺隔离变送器
    选型举例:
    例 1:信号输入:0-150Ω; 信号输出 1:0-5V; 信号输出 2:0-5V; 工作电源:220VAC  产品型号:JSD TAR-1002-U54

    例 2:信号输入:0-5KΩ;信号输出 1:4-20mA;信号输出 2:0-20mA;工作电源:24VDC; 产品型号:JSD TAR-1002-712

    例 3:信号输入:0-10KΩ;信号输出 1:0-10V;信号输出 2:0-10V;工作电源:9-36VDC; 产品型号:JSD TAR-1002-8W5

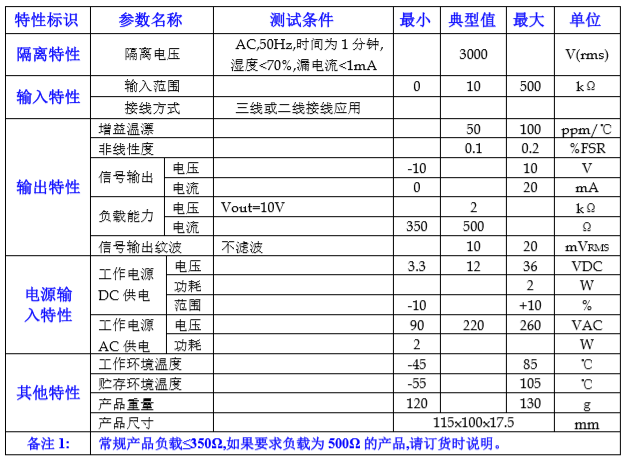

    特性参数:
    电位器(电阻,可调电阻,电子尺,位移)信号隔离变送器

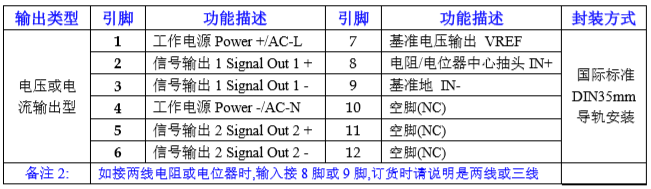

    引脚功能说明:
    电位器(电阻,可调电阻,电子尺,位移)信号隔离变送器
    典型应用:

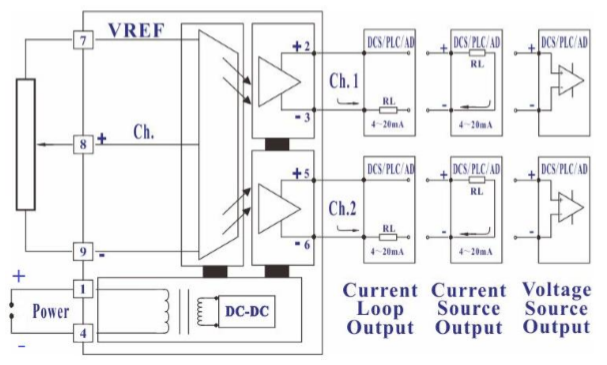

    DC供电典型应用:
    线性电子尺信号隔离变送器

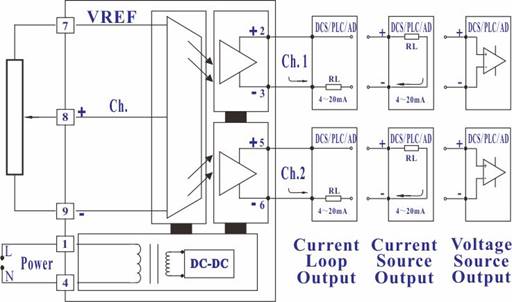

    AC供电典型应用:
    电位器(电阻,可调电阻,电子尺,位移)信号隔离变送器

    备注:如果输出信号大小与位移或角度相反,则将7脚和9脚的连接线相交换;
            如果是两线制传感器设备,则需要定制为恒流驱动,接线直接连接到8脚和9脚即可。

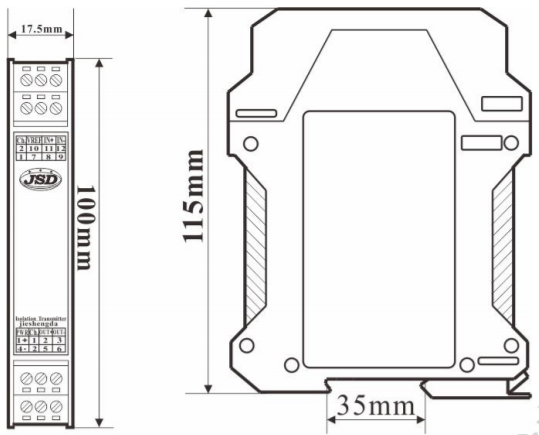

    产品尺寸:
    电阻电位器线性电子尺位移信号隔离变送器
    资料下载:
    一进二出电位器(电阻,可调电阻,电子尺,位移)信号隔离变送器: http://www.jsd-iae.com/down/20200323105708.pdf
    模拟量隔离变送器:  http://www.jsd-iae.com/Isolation_transmitters.htm
    更多产品技术资料:  http://www.jsd-iae.com
