  • 1000VDC隔离正电压单输出稳压DC-DC电源模块VB系列

    类型:DC-DC电源模块  日期:2012-9-26 17:39:30  点击:2058
    产品类别: DC-DC电源模块
    产品说明: DC-DC稳压电源模块VB系列
    产品型号: 资料下载:
    输入电源电压(VDC): 5/9/12/15/24 输出电源电压(VDC): 3.3/5/9/12/15/24
    隔离电压(VDC): 1000VDC 输出功率(W): 0.1~2W
    产品精度(%): 2% 产品尺寸(mm): 19.6x7.0x10
    输出路数: 一路正电压输出 封装方式: SIP7/DIP14

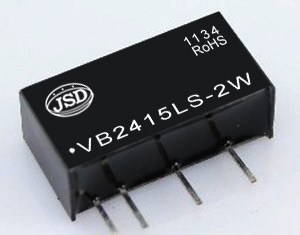

    1000VDC隔离正电压单输出稳压DC-DC电源模块VB系列
                                       1000VDC隔离正电压单输出稳压DC-DC电源模块VB系列
    产品特点:
    ● 小体积,低成本
    ● 无需外加元器件
    ● 输出短路保护功能
    ● SIP/DIP封装
    ● 隔离电压1000VDC
    ● 工作温度范围宽(- 40°C~+85°C )
    ● 国际标准引脚封装
    ● 符合RoHS指令
    产品应用: VBxxxxLS/LD-xW系列产品专门应用于产品电路上分布电源系统需要产生一组与输入电源隔离的应用场合设计,产品适用于:
    1、 电源系统分布,数字电路隔离及电压的变换
    2、 安防设备,广电设备供电,隔离及电压变换
    3、 输入电源的电压变化≤±10%
    4、 输入输出之间隔离电压≤1000VDC
    5、 输出电压精度及输出纹波噪声要求高的场合
    特性参数:
    特性标识
    参数名称
    测试条件
    最小
    典型值
    最大
    单位
    绝缘特性
    隔离电压
    时间1分钟,漏电流<1mA

    1000

    VDC
    绝缘电阻


    1000

    隔离电容



    50
    PF
    一般特性
    存储湿度



    95
    %
    存储温度

    -55

    105
          ℃
    工作温度

    -45

    85
          ℃
    工作外壳温升


    15
    25
          ℃
    引脚焊接温度
    焊点距外壳1.5mm,10秒


    300
          ℃
    冷却方式

    自然空冷
    塑封材料

    阻燃耐热环氧树脂(UL94-V0)
    平均无故障时间

    350


    万小时
    产品重量


    2
    3
    g
    输入特性
    输入电压值

    3.3

    24
    VDC
    输入电压范围值



    ±10
    %
    输出特性
    输出功率

    0.1

    2
    W
    电压精度



    ±2
    %
    纹波及噪音
    ( 20 MHz BW)


    50
    mV p-p
    效率

    70

    85
    %
    线性电压调节率
    输入电压变化1%


    ±1.2
    %
    负载调整率
    20%~100%负载


    ±8
    %
    温度漂移系数
    100%满载


    0.03
    %/℃
    输出短路保护



    1
    S
    开关频率

    60
    125

    KHz
    体积特性
    SIP封装尺寸
    功率:0.1~1W
    19.60 x 6.00 x10.00
    mm
    SIP封装尺寸
    功率:2W
    19.60 x7.00 x10.00
         mm
    DIP封装尺寸
    功率:0.1~2W
    20.4 x 10.0 x 8.2
         mm

    型号一览表
    :
    产品型号
    输入(IN
    空载
    电流 (mA)
    输出(V/Iout
    效率
    (%)
    (Typ.)
    电压(VDC)
    电流(mA
       电压(VDC)
    负载电流(mA)
       标称电压值
    Max
    Min
    VB0505LS/LD-W25
    5
    81
    9
    5
    50
    5
    62
    VB1205LS/LD-W25
    12
    34
    6
    5
    50
           5
    62
    VB2405LS/LD-W25
    24
    17
    5
    5
    50
           5
    62
    VB2415LS/LD-W25
    24
    15
    4
    15
    17
           2
    65
    VB0503LS/LD-W5
    5
    167
    16
    3.3
    150
          15
    60
    VB0505LS/LD-W5
    5
    159
    13
    5
    100
          10
    63
    VB1205LS/LD-W5
    12
    67
    11
    5
    100
          10
    62
    VB1215LS/LD-W5
    12
    63
    10
    15
    34
           4
    66
    VB2412LS/LD-W5
    24
    32
    7
    12
    42
           5
    65
    VB0503LS/LD-W75
    5
    246
    22
    3.3
    227
          23
    61
    VB0505LS/LD-W75
    5
    238
    22
    5
    150
          15
    63
    VB0515LS/LD-W75
    5
    238
    14
    15
         50
           5
    63
    VB1205LS/LD-W75
    12
    100
    15
    5
    150
          15
    62
    VB1215LS/LD-W75
    12
    96
    10
    15
    50
           5
    65
    VB2412LS/LD-W75
    24
    66
    7
    12
    63
           7
    63
    VB2415LS/LD-W75
    24
    64
    7
    15
    50
           5
    65
    VB0505LS/LD-1W
    5
    263
    27
    5
    200
          20
    76
    VB0512LS/LD-1W
    5
    256
    26
    5
    84
           9
    78
    VB0524LS/LD-1W
    5
    256
    26
    24
    42
           5
    78
    VB1205LS/LD-1W
    12
    113
    13
    12
    200
          20
    74
    VB1215LS/LD-1W
    15
    104
    11
    15
    67
           7
    80
    VB2405LS/LD-1W
    15
    54
    8
    5
    200
          20
    77
    VB2409LS/LD-1W
    24
    54
    8
    9
    111
          12
    77
    VB2412LS/LD-1W
    24
    54
    8
    12
    84
           9
    77
    VB2415LS/LD-1W
    24
    55
    7
    15
    67
           7
    76
    VB0503LS/LD-2W
    5
    571
    60
    3.3
    606
          61
    70
    VB0505LS/LD-2W
    5
    513
    42
    5
    400
          40
    78
    VB0512LS/LD-2W
    5
    500
    26
    12
    167
          17
    80
    VB1205LS/LD-2W
    12
    222
    22
    5
    400
          40
    75
    VB1212LS/LD-2W
    12
    208
    20
    12
    167
          17
    80
    VB1215LS/LD-2W
    12
    214
    18
    15
    133
          14
    78
    VB2405LS/LD-2W
    24
    111
    15
    5
    400
          20
    75
    VB2412LS/LD-2W
    24
    101
    12
    12
    167
          17
    82
    VB2415LS/LD-2W
    24
    98
    10
    15
    133
          14
    85


    ●产品设计与规格如有更改,恕不另行通知,如需其他规格型号的产品请致电我公司,谢谢!!!

    PCB布板参考尺寸:

    电源模块尺寸图


    引脚功能描述:
    Pin脚描述
    功能描述
    Pin脚描述
    功能描述
    封装方式
    1
    输入正 Vin+
    8
    - - -
    SIP
    封装
    系列
    2
    输入负 Vin-
    9
    - - -
    3
    空脚
    10
    - - -
    4
    输出负 Vout-
    11
    - - -
    5
    空脚
    12
    - - -
    6
    输出正 Vout+
    13
    - - -
    7
    空脚
    14
    - - -
    1
    输入负 Vin-
    8
    空脚
    DIP
    封装
    系列
    2
    空脚
    9
    输出正 Vout+
    3
    空脚
    10
    4
    空脚
    11
    输出负 Vout-
    5
    空脚
    12
    空脚
    6
    空脚
    13
    空脚
    7
    NC脚
    14
    输入正 Vin+
