    类型:隔离变送器  日期:2012-9-7 8:33:36  点击:2011
    产品类别: 隔离变送器
    产品说明: 用于传感器,变送器标准模拟量4-20mA/0-20mA/0-±10V/0-5V信号采集,变换,信号分配及无失真远传。
    产品型号: DIN35 1*4 MI 资料下载:
    输入信号: 4-20mA/0-±10V/0-5V/0-10mA 输出信号: 0-5V/0-10V/4-20mA/0-±20mA
    隔离电压: 3000VDC 隔离方式: 磁电隔离
    产品精度: 0.1%,0.2% 产品尺寸: 115*100*23mm
    通道数: 一进四出 封装方式: 国际标准DIN35mm
    一进四出模拟量信号隔离变送器

                      一进四出模拟量信号隔离变送器
    特征:
    ◆ 薄体积,低成本,国际标准DIN35mm导轨安装方式
    ◆ 多端隔离(输入、输出及工作电源间相互隔离)
    ◆ 单通道输入四通道输出,通道间相互隔离
    ◆ 产品具有信号分配功能(一路输入同时四路输出)
    ◆ 高精度等级(0.1%,0.2% F.S)
    ◆ 高线性度(0.1% F.S)
    ◆ 高隔离耐压(3000VDC/60S)
    ◆ 极低温度漂移(35PPM/℃)
    ◆ 工业温度范围(-45-+85℃)
    ◆ 产品性能可靠(MTBF>50万小时)
    ◆ 工作电源(5V/12V/15V/24VDC单电源等多种选择)
    ◆ 国际标准信号输入与输出 (0-5V/0-10V/4-20mA/0-20mA/0-±10V/0-±100mV/0-±20mA等多选)
    应用:
    ◆ 直流电流/电压信号的隔离、转换及放大、信号分配
    ◆ 工业现场信号隔离及远程长线无失真传输
    ◆ 模拟信号地线干扰抑制及模拟量隔离、采集
    ◆ 模拟信号数据隔离、采集、变换及远传
    ◆ 4-20mA/0-20mA/0-5V/0-10V0-±10V/0-±20mA等传感器信号的隔离及变换,并实现信号分配功能
    ◆ 仪器仪表与传感器信号收发
    ◆ 电量隔离测控的工业现场
    ◆ 电力监控、医疗设备隔离安全栅
    ◆ 克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰

    产品概述:
    捷晟达科技(JSD科技)的DIN35 1x4 MI-V(I)x-Px-V(I)Ox一进四出模拟量信号隔离变送器是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理设备,该设备接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。产品采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达3000VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好,具有信号分配功能并适合在震动,潮湿的工业现场,标准DIN35mm导轨安装方式,方便用户安装等特点。如需交流供电的模拟量信号隔离变送器请选购:JSD TAM-X05X系列
    选型表:

    隔离变送器选型
    选型举例:
    例1:输入通道1:0-20mA; 输出通道1:4-20mA; 输出通道2:4-20mA;输出通道3:4-20mA;输出通道4:4-20mA; 工作电源:24VDC; 产品型号:DIN35 1x4 MI-I3-P1-IO1

    例2:输入通道1:0-5VDC; 输出通道1: 0-20mA; 输出通道2: 0-20mA;输出通道3: 0-20mA;输出通道4: 0-20mA; 工作电源:24VDC; 产品型号:DIN35 1x4 MI-V1-P1-IO2

    特性参数:

    一进四出隔离变送器

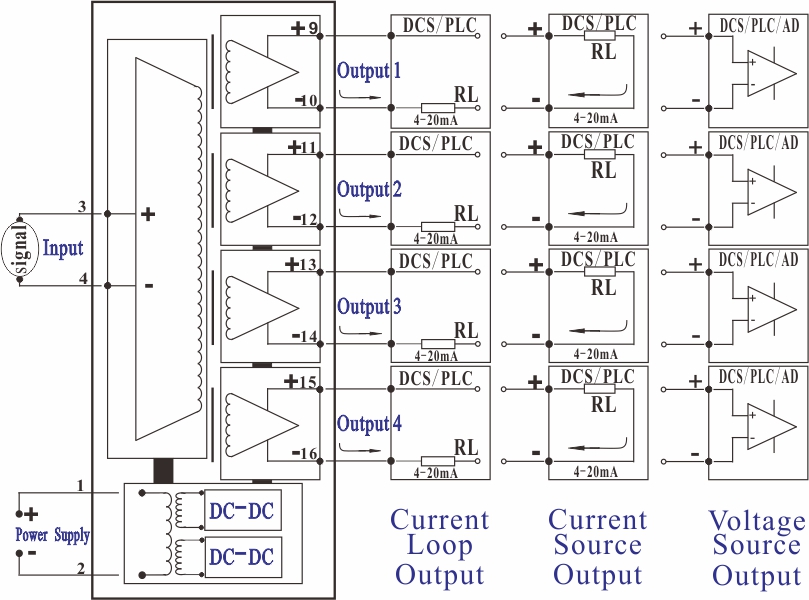

    应用接线图:
    隔离变送器

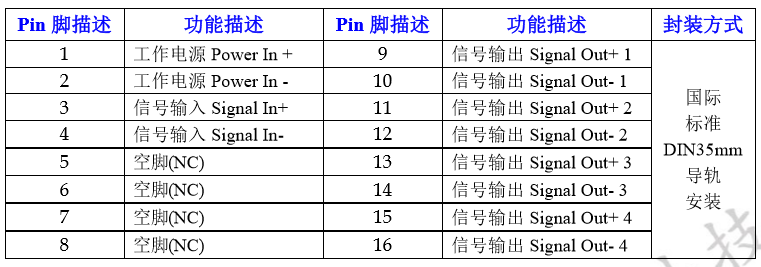

    引脚描述:
    模拟量隔离变送器

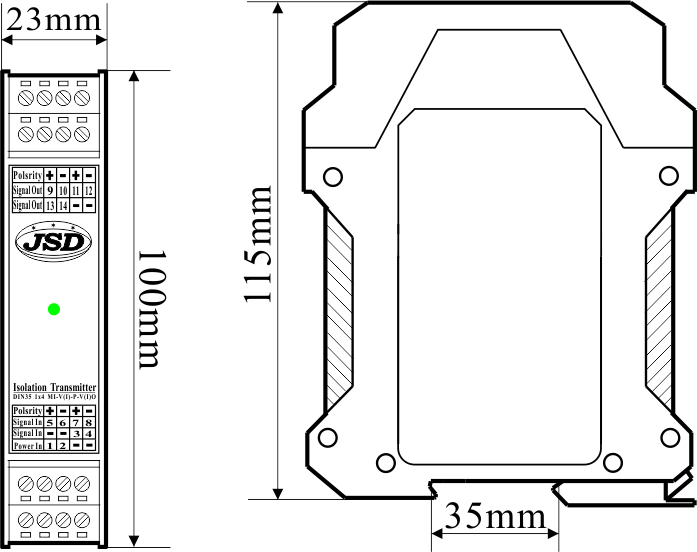

    产品尺寸图:

    模拟量信号隔离变送器

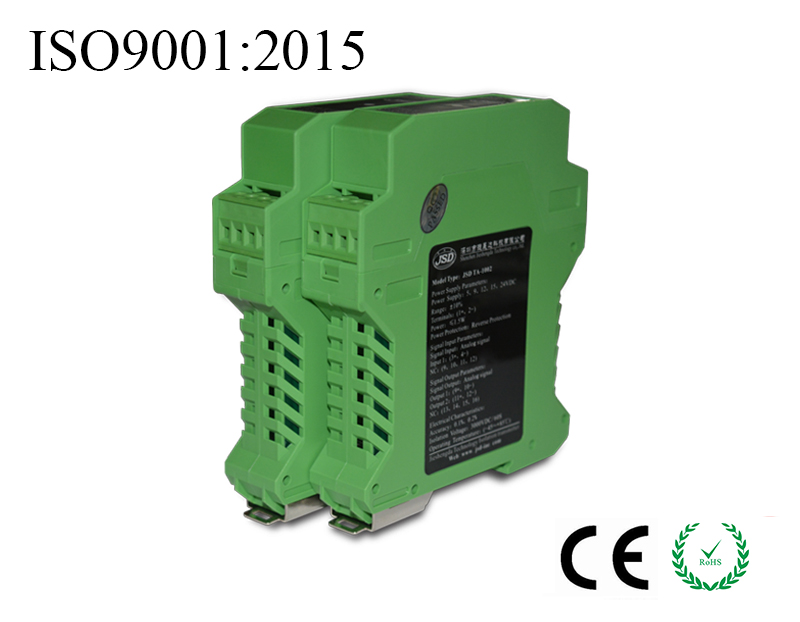

    产品图片:
    隔离变送器图片
    详细技术资料下载
    一进四出模拟量信号隔离变送器: http://www.jsd-iae.com/down/2014824173015608.pdf
    模拟量信号隔离变送器:
    http://www.jsd-iae.com/Isolation_Transmitter.htm
    更多产品技术资料下载: http://www.jsd-iae.com
