  • 一进二出Pt100热电阻温度信号隔离变送器

    类型:隔离变送器  日期:2016-8-19 9:42:55  点击:85
    产品类别: 隔离变送器
    产品说明: 捷晟达科技的JSD TARZ-1002系列产品把Pt1000,Pt100,Pt10,Cu100,Cu50等热电阻温度信号隔离转换成标准的模拟量4-20mA,0-20mA,0-10V或0-3.3V等
    产品型号: JSD TARZ-1002 资料下载:
    输入信号: Pt1000,Pt100,Cu100,Cu50 输出信号: 4-20mA/0-20mA/0-10V/0-3.3V
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%,0.2% 产品尺寸: 115*100*17.5
    通道数: 一入二出 封装方式: 国际标准DIN35mm
    一进二出Pt100热电阻温度信号隔离变送器
                       一进二出Pt100热电阻温度信号隔离变送器
    特征:
    ◆小体积,低成本,国际标准DIN35mm安装方式设计
    ◆五端隔离(输入、输出及工作电源间相互隔离)
    ◆单通道输入双通道输出,通道间相互隔离
    ◆高精度等级(0.1%,0.2% F.S)相对温度
    ◆高线性度(0.1% F.S)
    ◆高隔离电压(3000VDC/60S)
    ◆内置线性化电路、长线补偿功能电路
    ◆工业级温度范围(-45-+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆5V/12V/15V/24V/9-36VDC/220VAC等多种电源选择
    ◆Pt100或(PT1000,PT10, Cu50, Cu100)等热电阻信号输入
    ◆国际标准信号输出等(4-20mA/0-20mA/0-10V/0-5V/0-3.3V)
    应用:
    ◆采集Pt100,PT1000,PT10, Cu50, Cu100的信号
    ◆温度信号隔离、采集及变换
    ◆工业现场高精度温度测量
    ◆热电阻信号隔离与温度控制
    ◆仪器仪表与传感器信号收发
    ◆数据隔离、采集、变换及远传
    ◆油温测量与报警
    ◆信号回路地线干扰抑制
    ◆热电阻温度信号无失真分配功能
    ◆温度传感器信号转换成标准模拟量信号
    ◆工业现场信号隔离及变换及远程无失真传输
    概述:
    捷晟达科技(JSD科技)的JSD TARZ-1002系列是一进二出Pt100热电阻温度信号隔离变送器,是将输入Pt100或Pt1000,Pt10,Cu50,
    Cu100)的热电阻信号按温度从高到低转换并隔离,同时输出标准的模拟量信号或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。但输入的热电阻温度信号和输出的模拟量信号成线性对应关系。
    捷晟达科技(JSD科技)的JSD TARZ-1002系列一进二出PT100热电阻温度信号隔离变送器可采集-200℃-+600℃的温度信号,该系列温度隔离变送器内部有DC-DC隔离电路,热电阻线性化、长线补偿、干扰抑制电路,特别适用于(Pt100热电阻信号隔离转换成标准的模拟信号,温度信号的变送与无失真远传,工业现场温度信号采集与隔离, 测量现场高精度温度测量, 油温测量与报警),该热电阻信号隔离变送器采用光电耦合隔离技术, 使该隔离变送器能达到3000VDC的高隔离电压,同时具有较强的抗EMC电磁干扰能力,SMD贴片工艺设计,使产品能在恶劣的工业环境中工作,提高了产品的可靠性和稳定性。
    捷晟达科技(JSD科技)的JSD TARZ-1002系列一进二出热电阻温度信号隔离变送器使用非常方便,无需外部器件,即可实现热电阻信号的隔离变送与转换。
    选型表:

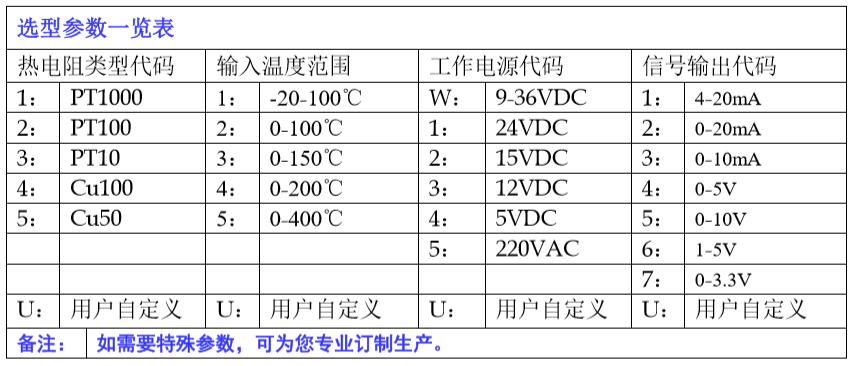

    Pt100热电阻温度信号隔离变送器选型表
    型号举例:
    例1:输入:Pt100;温度范围:0-150℃;工作电源:24VDC;输出1:4-20mA;输出2:4-20mA;产品型号:JSD TARZ-1002-2311
    例2:输入:Cu50;温度范围:0-400℃;工作电源:36VDC;输出1:0-3.3VDC;输出2:0-3.3VDC;产品型号:JSD TARZ-1002-55W7
    例3:输入:PT1000;温度范围:0-300℃;工作电源:220VAC;输出1:0-20mA;输出2:0-20mA;产品型号:JSD TARZ-1002-1U52
    特性参数:

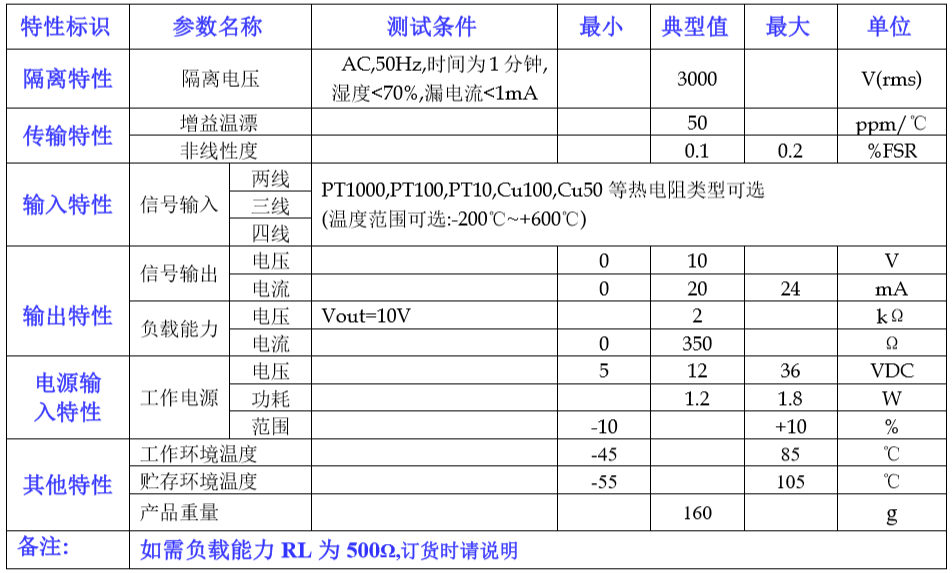

    Pt100/Cu100热电阻温度信号隔离变送器
    引脚描述:

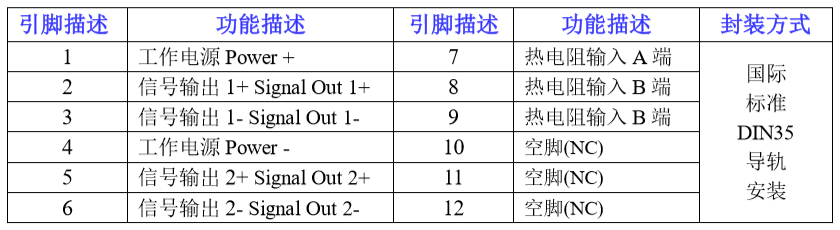

    Pt100热电阻信号隔离变送器
    典型应用:
    二线制:

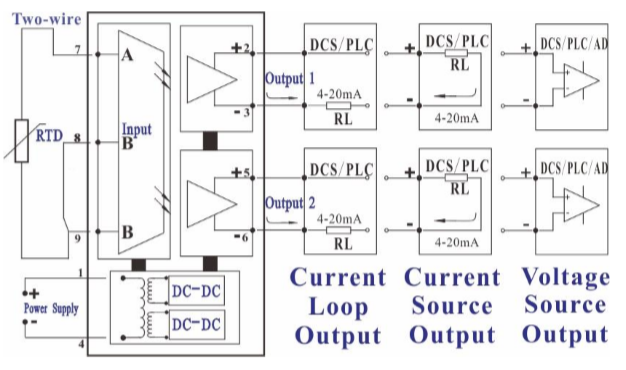

    Pt100热电阻隔离变送器二线制典型应用
    三线制:

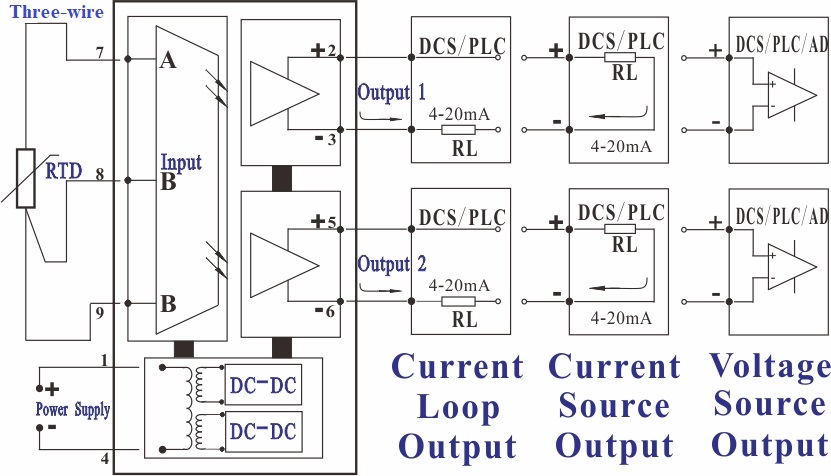

    Pt100热电阻三线制典型应用
    四线制:

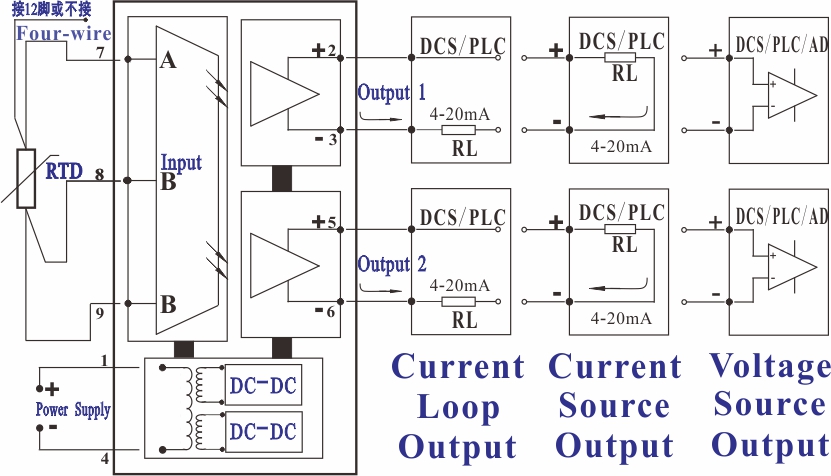

    Pt100热电阻四线制应用
    尺寸图:

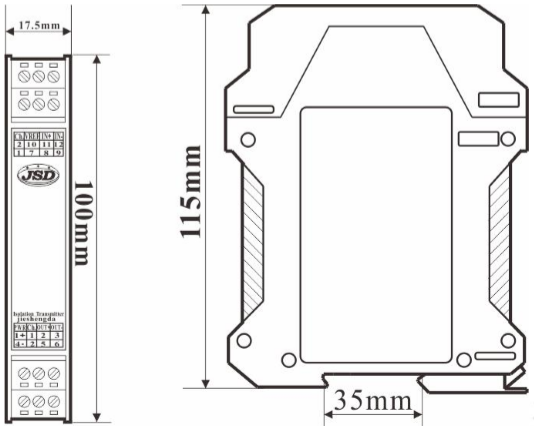

    pt100热电阻信号隔离器尺寸图
    技术资料下载:
    一进二出Pt100热电阻信号隔离变送器: http://www.jsd-iae.com/down/20190420232417.pdf
    模拟量信号隔离变送器: http://www.jsd-iae.com/Isolation_transmitters.htm
    各种产品技术资料下载:http://www.jsd-iae.com
