  • 一进一出高电压(电流)信号隔离变送器

    类型:隔离变送器  日期:2014-2-19 10:56:42  点击:707
    产品类别: 隔离变送器
    产品说明: 高电压(电流)信号隔离变送器可把高达0-2000V(0-20A)的直流信号转换成标准的模拟量信号
    产品型号: JSD TAH-1001 资料下载:
    输入信号: 0-2KV/0-1KV/0-20V/0-20A/0-0.2A 输出信号: 0-10V/0-5V/4-20mA/0-20mA/1-5V
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%,0.2%,0.3% 产品尺寸: 115x100x23mm
    通道数: 一入一出 封装方式: 国际标准DIN35mm
    一进一出高电压(电流)信号隔离变送器

                        一进一出高电压(电流)信号隔离变送器
    深圳市捷晟达科技(JSD科技)的JSD TAH-1001系列一进一出高电压(电流)信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号变送器,接收现场仪表或高压设备的各种模拟量高压信号输入,通过模拟量信号隔离变送器进行信号变换,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品采用新型隔离措施不但使输入、输出、工作电源间隔离,且隔离电压高达3000VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好,适合在震动,潮湿的工业现场,国际标准DIN35mm导轨安装方式,方便用户安装等特点。
    特征:

    薄体积,低成本,国际标准DIN35mm导轨安装方式
    ◆三端隔离(输入、输出及工作电源间相互隔离)
    ◆单通道输入单通道输出
    ◆高精度等级(0.1%,0.2% F.S,0.3% F.S)
    ◆高线性度(0.1% F.S)
    ◆高隔离电压(3000VDC/60S)
    ◆极低温度漂移(100PPM/℃)
    ◆工业级温度范围(-45-+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆5V/12V/15V/24V/9-36VDC或220VAC等多种直流单电源电源选择
    ◆国际标准信号输出(0-5V/4-20mA/0-10V/0-20mA/0-10mA/1-5V/0-3.3V)
    ◆标准信号输入(0-2000VDC/0-1000VDC/0-500VDC/0-100VDC/0-20ADC/0-10ADC/0-0.2ADC等)

    应用:
    ◆直流电压信号隔离、转换
    ◆模拟信号地线干扰抑制及模拟量隔离、采集
    ◆高压信号的采集变换
    ◆仪器仪表与传感器信号收发
    ◆电量隔离测控的工业现场
    ◆模拟信号数据隔离、采集、变换及远传
    ◆工业现场信号隔离及变换及远程无失真传输
    ◆电力监控、医疗设备隔离安全栅
    ◆克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰
    产品选型表:

    高(电压)电流隔离变送器选型表


    产品选型表:
    例1:输入:0-1500VDC;输出:4-20mA;工作电源:24VDC;产品型号:JSD TAH-1001-211

    例2:输入:0-2ADC;输出:0-3.3VDC;工作电源:15VDC;产品型号:JSD TAH-1001-E2U

    例3:输入:0-700VDC;输出:0-20mA;工作电源:12VDC;产品型号:JSD TAH-1001-U32

    例4:输入:0-10ADC;输出:0-10mA;工作电源:9-36VDC;产品型号:JSD TAH-1001-CW3

    例5:输入:0-150VDC;输出:4-20mA;工作电源:24VDC;产品型号:JSD TAH-1001-U11

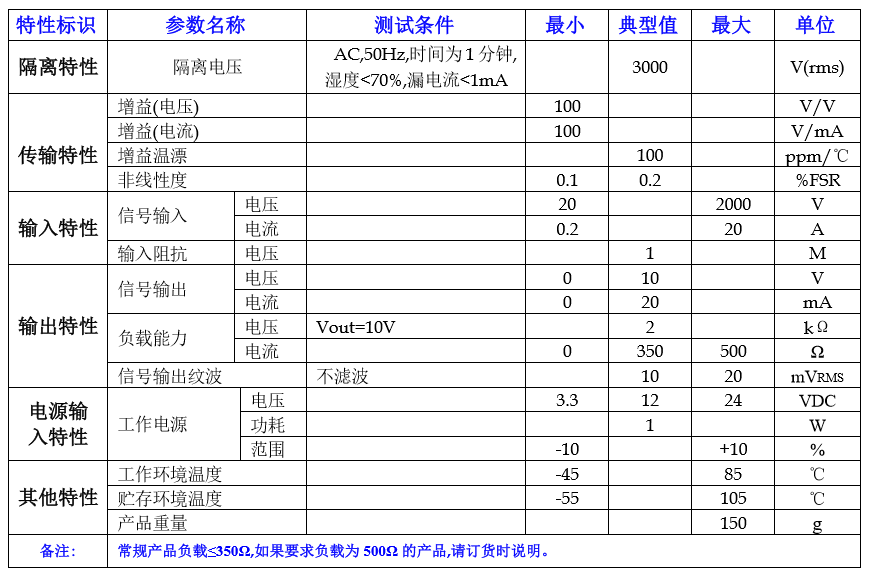

    产品参数表:

    高电压(电流)信号隔离变送器

    产品接线图:

    一进一出高电压(电流)信号隔离变送器

    产品尺寸图:


    高电压(电流)信号隔离变送器

    一进一出高电压(电流)信号隔离变送器资料下载:http://www.jsd-iae.com/down/20170617032331.pdf
    隔离变送器资料下载: http://www.jsd-iae.com/Isolation_Transmitter.htm
    隔离放大器资料下载: http://www.jsd-iae.com/Isolation_Amplifiers.htm
    数据采集模块资料下载: http://www.jsd-iae.com/Data_acquisition_module.htm
    电源模块资料下载: http://www.jsd-iae.com/DC-DC_Converter.htm

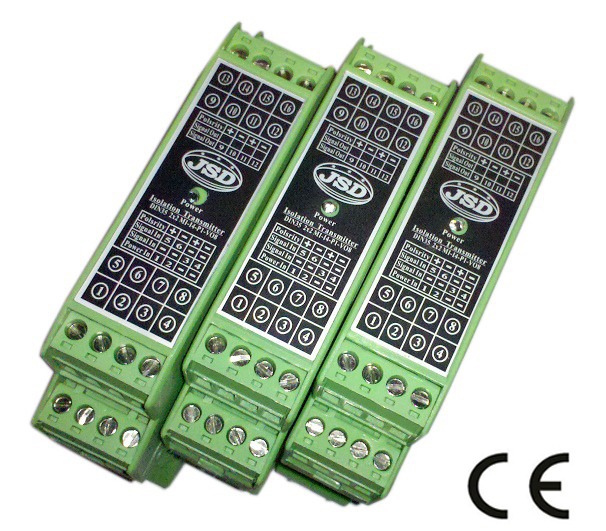

    隔离变送器实物图:

    高电压(电流)信号隔离变送器
