  • 一进一出交流电压信号隔离变送器(电量隔离器)

    类型:隔离变送器  日期:2013-10-10 11:40:14  点击:756
    产品类别: 隔离变送器
    产品说明: 捷晟达科技的交流电压电流信号隔离变送器,可采集交流22OVAC,500VAC,或0-5AAC的信号并转换为标准模拟量信号,以便PLC,DCS,仪器仪表接收.如4-20mA或0-10V等.
    产品型号: JSD TAMA 资料下载:
    输入信号: 0-500VAC/0-250VAC/0-110VAC 输出信号: 4-20mA/0-20mA/0-5V/0-10V/1-5V
    隔离电压: 3000VDC 隔离方式: 磁电隔离
    产品精度: 0.2%,0.5% 产品尺寸: 115x100x23
    通道数: 一入一出 封装方式: 国际标准DIN35mm

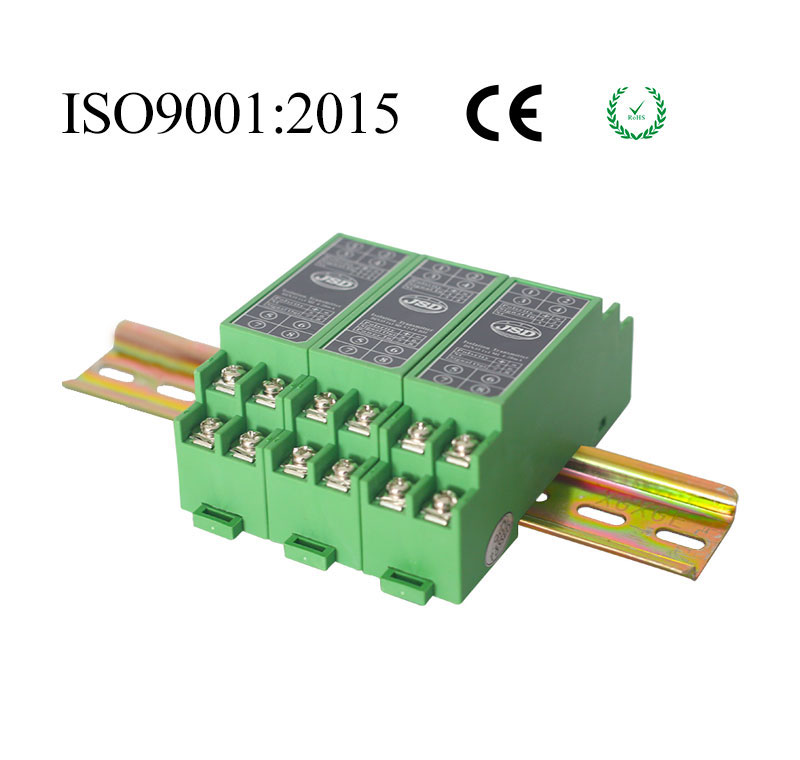

    一进一出交流电压信号隔离变送器(电量隔离器)

                                    一进一出交流电压信号隔离变送器(电量隔离器)
          捷晟达科技的JSD TAE-1001一入一出交流电压隔离变送器是一种将输入的交流信号按线性比例转换成国际标准直流电压或电流信号的的一种小型仪器,能够对交流电压信号进行隔离检,监测,信号采集,产品具有体积小,功耗低,精度高等特点。捷晟达科技的有单相,三相三线和三相四线制多种。(该产品为单相输入,三相三线或三相四线请咨询捷晟达科技),该隔离变送器内部采用SMD贴片工艺及新型隔离技术使信号输入、信号输出及工作电源之间可以承受2500VDC隔离电压,该隔离变送器广泛用于电力、化工、石油、工业和自动控制等领域。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好,适合在震动,潮湿的工业现场,国际标准DIN35mm导轨安装方式,方便用户安装等特点。
    产品特点:
    ◆小体积,低成本,国际标准DIN35mm导轨安装方式
    ◆三端隔离(输入、输出及工作电源间相互隔离)
    ◆单路交流电压输入(0-10-220-400VAC)
    ◆高精度等级(0.5% F.S)
    ◆高隔离电压(2500VDC/60S)
    ◆极低温度漂移(100PPM/℃)
    ◆工业级温度范围( -45~+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆5VDC/12VDC/15VDC/24VDC或220VAC供电电源选择
    ◆国际标准信号输入与输出(0~5V/0~10V /4~20mA/0~±10V/0~±20mA/0~10mA)
    应用:
    ◆交流电压或电流信号隔离、转换
    ◆电镀、电解、电焊设备控制信号的隔离及变换
    ◆电力控制系统信号隔离、检测及监控
    ◆电量隔离测控的工业现场
    ◆工业现场模拟信号地线干扰抑制、隔离、采集
    ◆电力监控、医疗设备隔离安全栅
    ◆仪器仪表信号隔离、收发、远传及变换
    ◆工业现场交流信号的采集、隔离及长线无失真远传

    选型举例:
    例1:输入信号:0-220VAC;输出信号:4-20mA;工作电源:24VDC;型号:DIN35 1x1 MI-AC-P1-IO1

    例2:输入信号:0-10VAC;输出信号:0-10VDC;工作电源:15VDC;型号:DIN35 1x2 MI-AC-P2-VO5

    例3:输入信号:0-0.3VAC;输出信号:0-5VDC;工作电源:220VAC;型号:DIN35 1x2 MI-AC-P1-VO4
