  • 模拟量信号转RS-485/232数据采集A/D转换模块 JSD AD11系列

    类型:数据采集器  日期:2012-9-19 9:32:07  点击:3105
                                  模拟量信号转RS-485/232数字信号,数据采集A/D转换模块 JSD AD11
    产品特点:
    ● 模拟量信号采集,隔离转换 RS-485/RS-232输出
    ● 采用12位AD转换器,测量精度优于0.1%
    ● 通过RS-485/232接口可以程控校准模块精度
    ● 信号输入/输出之间隔离耐压3000VDC/60S
    ● 宽工作电源供电:8 ~ 32VDC
    ● 可靠性高,编程方便,易于应用
    ● 国际标准DIN35mm导轨安装,方便集中布线
    ● 用户可编程设置模块地址、波特率等
    ● 支持Modbus RTU 通讯协议
    ● 低成本、小体积模块化设计
    典型应用:
    ● 模拟量信号测量、监视和控制
    ●  RS-485远程I/O,数据采集
    ● 智能楼宇控制、安防工程等应用系统
    ●  RS-232/485总线工业自动化控制系统
    ● 工业现场信号隔离及长线传输
    ● 设备运行监视
    ● 传感器信号的测量
    ● 工业现场数据的获取与记录
    ● 医疗、工控产品开发
    ●  4-20mA/0-5V或1-5V信号采集
    产品概述:
    JSD AD11产品实现传感器和主机之间的信号采集,用来检测模拟信号。JSD AD11系列产品可应用在 RS-232/485总线工业自动化控制系统,4-20mA / 0-5V信号测量、监视和控制,0-75mV,0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。
    产品包括电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信。每个串口最多可接255只 JSD AD11系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。
    技术资料:http://www.jsd-iae.com/down/2012919215852347.pdf

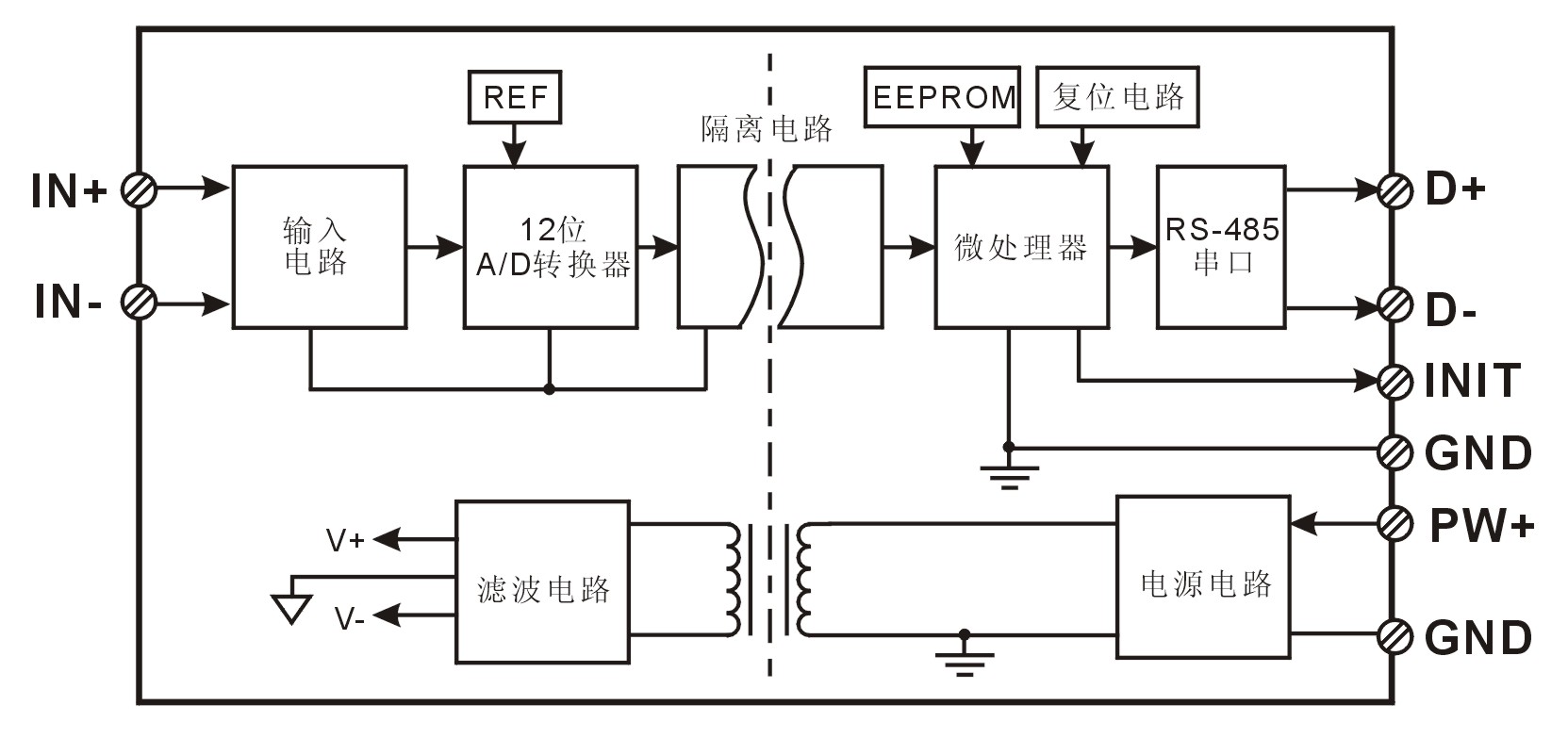

    数据采集模块方框简化图:

    选型举例:
    选型举例1: 型号:JSD AD11-I4-485   表示4-20mA信号输入,输出为RS-485接口
    选型举例2: 型号:JSD AD11-V1-232   表示0-5V信号输入,输出为RS-232接口
