    类型:隔离变送器  日期:2012-11-30 9:25:02  点击:2306
    产品类别: 隔离变送器
    产品说明: 该隔离变送器采用光耦隔离设计,抗干扰能力更强,输出免校正,多端隔离,导轨安装用户直接接线使用即可,广泛应用仪器仪表的信号采集,隔离,转换等.
    产品型号: JSD TA-1002 资料下载:
    输入信号: 4-20mA/0-20mA/0-10V/1-5V 输出信号: 0-5V/4-20mA/0-20mA/0-3.3V
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%,0.2% 产品尺寸: 115*100*23mm
    通道数: 一入二出 封装方式: DIN35mm

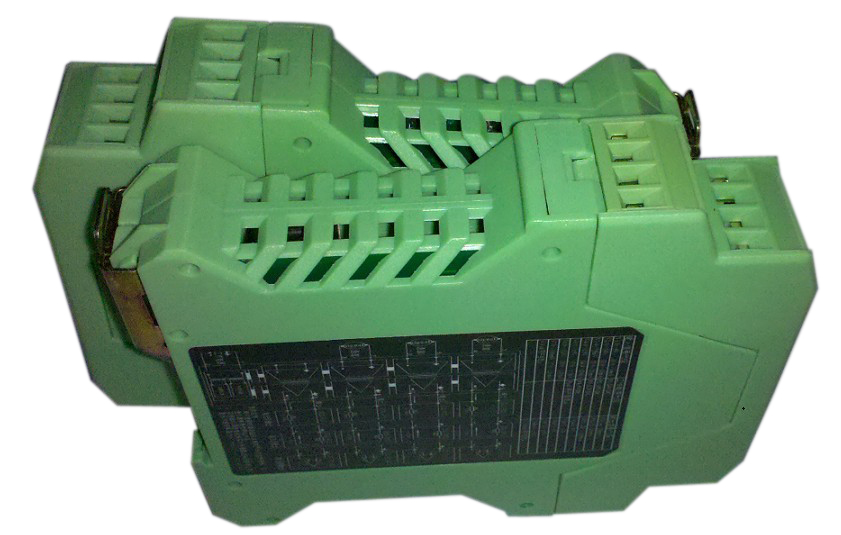

    一进二出模拟量信号隔离变送器

                                  一进二出模拟量信号隔离变送器
    特征:
    ◆薄体积,低成本,国际标准DIN35mm导轨安装
    ◆五端隔离(输入、输出、工作电源及通道间相互隔离)
    ◆高精度等级(0.1% F.S,0.2% F.S)
    ◆全量程范围(<0.2% F.S)
    ◆高隔离耐压(3000VDC/60S)
    ◆极低温度漂移(100PPM/℃)
    ◆工业温度范围(-45-+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆工作电源为(5VDC/12VDC/15VDC/24VDC或8-50VDC多种选择)
    ◆国际标准信号选择(0-3.3V/0-5V/0-10V/1-5V/4-20mA/0-20mA/0-10mA多选)
    应用:
    ◆直流电流/电压信号的隔离、转换及放大
    ◆工业现场信号隔离及远程长线无失真传输
    ◆模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
    ◆4-20mA/0-20mA/0-5V/0-10V等传感器信号的隔离、变换及远传
    ◆仪器仪表与传感器信号收发
    ◆电量隔离测控的工业现场
    ◆电力监控、医疗设备隔离安全栅
    ◆克服各种仪器仪表设备之间的干扰
    ◆模拟量信号隔离一分二无失真分配远传功能
     产品概述:
         深圳捷晟达(JSD科技)的JSD TA-1002系列单入双出(一进二出)模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的小型仪表设备,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC及DCS系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该设备通道之间相互隔离,隔离电压高达3000VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该隔离变送器采用新型光耦隔离技术,比磁电隔离变送器具有更强的抗EMC电磁干扰的特性,免增益及零点调节、温飘特性小和线性度好,适合在震动,潮湿的工业现场,国际标准DIN35mm安装方式,方便用户安装等特点, (如现场需交流供电请选择JSD TA-1502系列,如现场的传感器,变送器需本设备提供24VDC电源时请选购输入两线制隔离变送器JSD TA-1022系列或三线制隔离变送器JSD TA-1032系列)。

    技术资料:http://www.jsd-iae.com/down/20160416015847.pdf
    更多隔离变送器资料下载:http://www.jsd-iae.com/Isolation_Transmitter.htm
    更多隔离放大器资料下载:http://www.jsd-iae.com/Isolation_Amplifier.htm

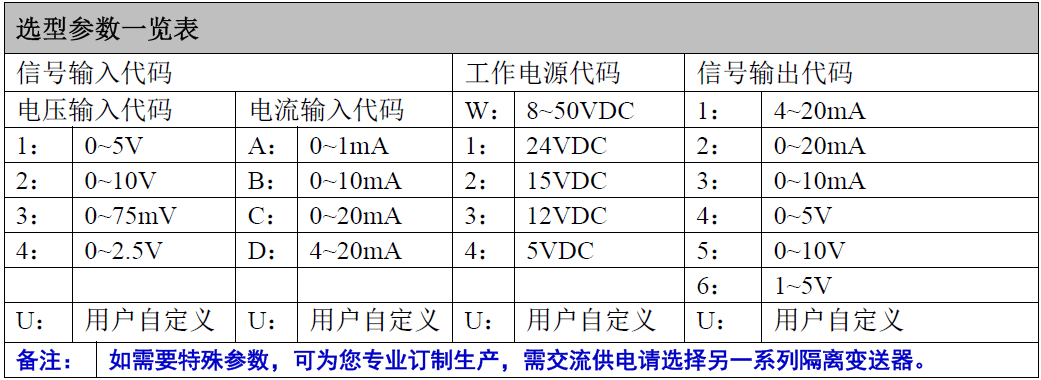

    选型表:

    一进一出模拟量隔离变送器


    选型举例:

    例1:输入1:4-20mA; 输出1:4-20mA; 输出2:4-20mA; 工作电源:24VDC;产品型号:JSD TA-1002-D11

    例2:输入1:0-10VDC; 输出1:0-5VDC; 输出2:0-5VDC; 工作电源:12VDC产品型号:JSD TA-1002-234

    例3:输入1:0-5VDC; 输出1:0-20mA; 输出2:4-20mA; 工作电源:36VDC产品型号:JSD TA-1002-1W12
    产品接线图:

    一进二出隔离变送器接线图


    产品尺寸图:
    一进二出隔离变送器尺寸图

    隔离变送器实物图:
