  • 模拟量正向信号非隔离放大器模块IC

    类型:隔离放大器  日期:2012-9-17 18:11:09  点击:2361

                                     JSD NI-V(I)x-Px-V(I)Ox系列模拟量单向信号非隔离放大器模块IC
    产品特征:
    ◆  低成本、小体积,SIP8封装符合UL94-V0阻燃标准
    ◆  无需外接电位器,免零点和增益调节
    ◆  工作电源、信号输入、信号输出相互共地
    ◆  工作电源:12VDC,15VDC,24VDC等单电源供电
    ◆  0~75mV/0~2.5V/0.4~2V/0~5V/1~5V/0~10V/4~20mA/0~20mA/0~10mA/等电压电流信号间相互变换及放大
    ◆  工业级温度范围: -45~+85 ℃
    ◆  精度等级:0.05级、0.1级、0.2级;
    ◆  全量程范围内极高的线性度(非线性度<0.2%),
    ◆  内部已校正,外围免零点和增益校正
    产品概述:
          捷晟达科技的JSD NI-V(I)x-Px-V(I)Ox系列模拟量单向信号非隔离放大器是一种将输入信号放大,变换及远距离传送的混合集成电路,该模拟量单向信号非隔离放大器模块IC上集成了一个非隔离DC-DC电源电路和一组模拟量信号输出的放大电路,广泛应用在电力,通信设备,石油化工,医疗电子设备,仪器仪表,工业自动化控制等领域。 JSD NI-V(I)x-Px-V(I)Ox系列模拟量单向信号非隔离放大器产品使用非常方便,无需外接任何元件,即可实现工业现场信号采集及转换功能,由于该非隔离放大器具有成本低,高精度,体积小等特点。该产品简化了用户的设计,节约了开发设计周期及提高了PCB板空间的利用率。该非隔离放大器芯片产品现为PCB板上焊接安装方式,内部电路已经校正,客户购买后直接焊接到PCB板上使用即可。

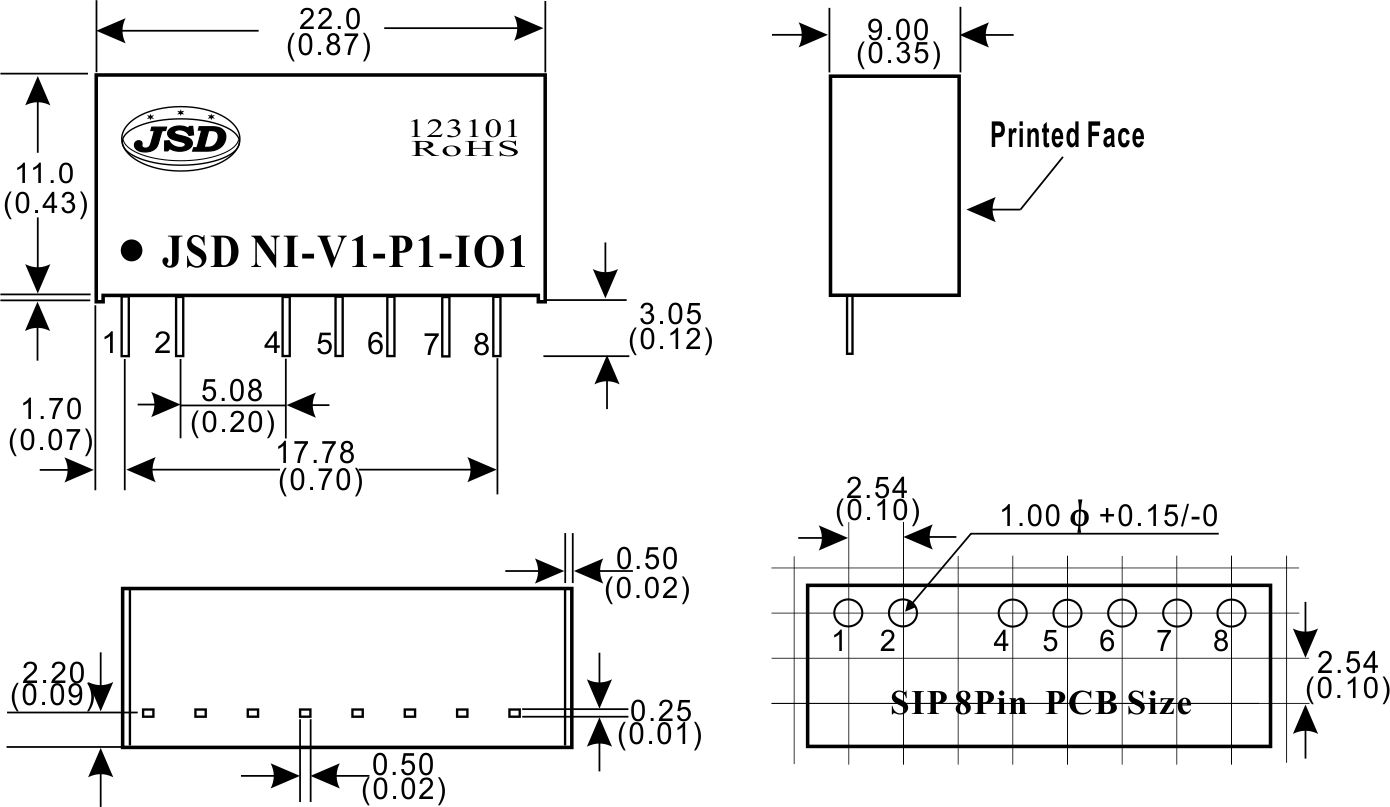

    产品尺寸图:

    技术资料下载:http://www.jsd-iae.com/down/20129281114267.pdf
    非隔离放大器实物图:
