  • 三进三出模拟量信号隔离变送器

    类型:隔离变送器  日期:2012-9-7 8:38:40  点击:2096
    产品类别: 隔离变送器
    产品说明: 该隔离变送器同时采集三路模拟量电压(电流)信号,同时隔离输出三路模拟量4-20mA或0-±10V的模拟量信号
    产品型号: DIN35 3*3 MI 资料下载:
    输入信号: 4-20mA/0-±10V/0-±20mA/1-5V 输出信号: 4-20mA/0-±10V/0-±20mA/0-5V
    隔离电压: 3000VDC 隔离方式: 磁电隔离
    产品精度: 0.1%,0.2% 产品尺寸: 115*100*23
    通道数: 三进三出 封装方式: 国际标准DIN35mm
    三进三出模拟量信号隔离变送器

                           三进三出模拟量信号隔离变送器
    产品特征:
    ◆ 薄体积,低成本,国际标准DIN35mm导轨安装方式
    ◆ 九端隔离(输入、输出及工作电源间相互隔离)
    ◆ 三通道输入三通道输出,通道间相互隔离
    ◆ 高精度等级(0.1%,0.2% F.S)
    ◆ 高线性度(0.1% F.S)
    ◆ 高隔离耐压(3000VDC/60S)
    ◆ 极低温度漂移(35PPM/℃)
    ◆ 工业温度范围(-45-+85 ℃)
    ◆ 产品性能可靠(MTBF>50万小时)
    ◆ 工作电源(5VDC/12VDC/15VDC/24VDC单电源等多种选择)
    ◆ 国际标准信号输入与输出 (0-3.3V/0-10V/4-20mA/0-20mA/0-±5V/0-±10V/0-±20mA等多选)
    产品应用:

    ◆直流电流/电压信号隔离、转换及放大

    ◆模拟信号地线干扰抑制及模拟量隔离、采集

    ◆仪器仪表与传感器信号收发

    ◆电量隔离测控的工业现场

    ◆模拟信号数据隔离、采集、变换及远传

    ◆工业现场信号隔离及变换及远程无失真传输

    ◆电力监控、医疗设备隔离安全栅

    ◆克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰
    ◆4-20mA/0-5V/0-±10V/0-±20mA等传感器信号的隔离、变换、分配功能

    产品概述:

         捷晟达科技(JSD科技)的DIN35 3x3 MI三通道输入三通道输出高精度模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号变换调理,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离,采用新型隔离措施不但使输入、输出、工作电源间隔离,也使该产品各通道之间相互隔离,隔离电压高达3000VDC,该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好,具有信号分配功能并适合在震动,潮湿的工业现场,标准DIN35mm导轨安装方式,方便用户安装等特点。如工业安装现场无直流电源供电请选购:JSD TAM-3503系列交流供电隔离变送器.
    产品选型表:

    三进三出隔离变送器
    产品选型举例:


    例1:输入通道1:4-20mA;输入通道2:4-20mA;输入通道3:4-20mA;输出通道1:0-20mA;输出通道2:0-20mA;输出通道3:0-20mA;工作电源:24VDC;型号:DIN35 3x3 MI-I4-P1-IO2

    例2:输入通道1:0-10VDC;输入通道2:0-10VDC;输入通道3:0-10VDC; 输出通道1:4-20mA; 输出通道2:4-20mA;输出通道3:4-20mA;工作电源:24VDC;型号:DIN35 3x3 MI-V2-P1-IO1

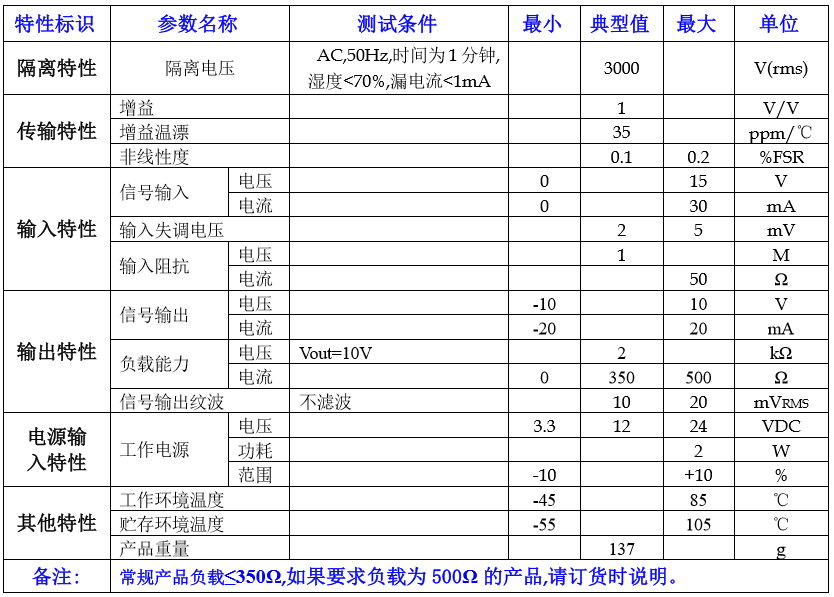

    特性参数表:


    三进三出模拟量隔离变送器

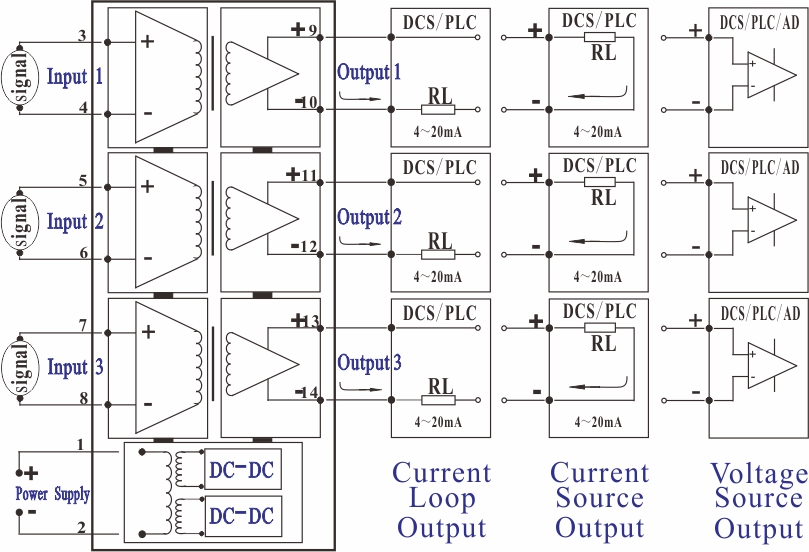

    应用接线图:
    三进三出信号隔离变送器
    引脚功能描述:
    模拟量隔离变送器

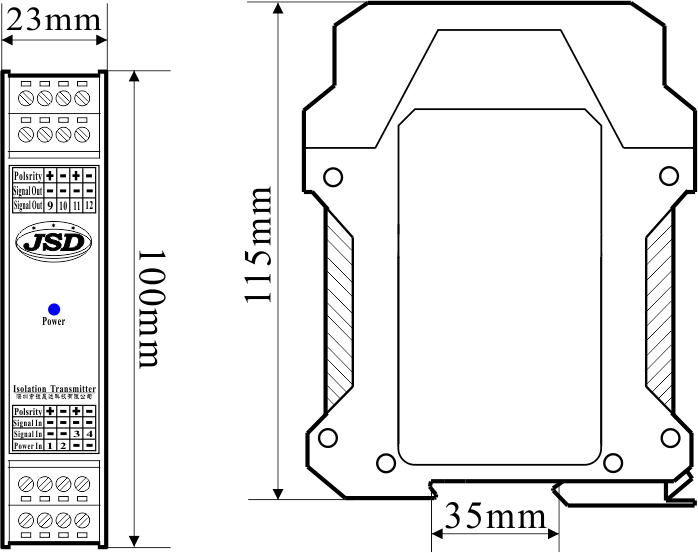

    产品尺寸图:

    信号隔离变送器
    详细技术资料下载: http://www.jsd-iae.com/down/20171025000041.pdf
    更多模拟量隔离变送器资料下载:http://www.jsd-iae.com/Isolation_Transmitter.htm
    产品实物图:
    模拟量隔离变送器
