二进二出模拟量电压(电流)信号隔离变送器

特征：

◆薄体积,低成本,国际标准DIN35mm导轨安装

◆六端隔离(输入、输出、工作电源及通道间相互隔离)

◆高精度等级(0.1% F.S，0.2% F.S)

◆全量程范围(＜0.2% F.S)

◆高隔离耐压(3000VDC/60S)

◆极低温度漂移(100PPM/℃)

◆工业温度范围(-45-+85 ℃)

◆产品性能可靠(MTBF＞50万小时)

◆单工作电源(5V/12V/15V/24V/9-36VDC选择)

◆国际标准信号输入(0-5V/0-10V/0-10mA/0-20mA/0-3V/4-20mA等)

◆国际标准信号输出(0-5V/0-10V/1-5V/4-20mA/0-10mA/0-20mA/0-3.3V等)

应用：

◆直流电流/电压信号的隔离、转换、放大及分配

◆工业现场信号隔离及远程长线无失真传输分配

◆模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传

◆4-20mA/0-20mA/0-5V/0-10V等传感器信号的隔离、变换及远传

◆仪器仪表与传感器信号收发

◆电量隔离测控的工业现场

◆电力监控、医疗设备隔离安全栅

◆克服各种仪器仪表设备之间的干扰

◆模拟量信号二进二出信号远传无失真分配功能

产品概述：

   深圳捷晟达(JSD科技)的JSD TA-2002系列模拟量隔离变送器，是将双路输入的模拟量信号进行隔离,放大,信号转换及变送器的小型仪器设备，该设备接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号变换调理，以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC及DCS系统。本产品的输入、输出、工作电源间相互隔离，采用新型隔离措施不但使输入、输出、工作电源间隔离，也使该设备通道之间相互隔离，隔离电压高达3000VDC，该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该隔离变送器采用新型光耦隔离技术,比磁电隔离变送器具有更强的抗EMC电磁干扰的特性，免增益及零点调节、温飘特性小和线性度好，适合在震动，潮湿的工业现场，国际标准DIN35mm安装方式，方便用户安装等特点, (如现场需交流供电请选择JSD TA-2502系列,如现场的传感器,变送器需本设备提供24VDC电源时请选购输入两线制隔离变送器JSD TA-2022系列,三路的隔离变送器请选购JSD TA-3003系列,单路的请选购JSD TA-1001或JSD TA-1001D系列隔离变送器)。

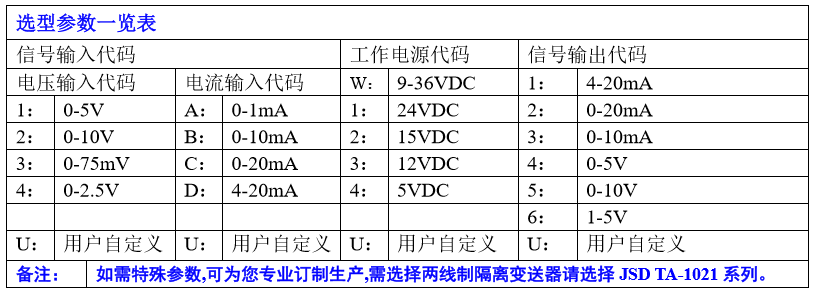

产品选型表:

选型举例：

例1:输入通道1:4-20mA;输出通道1:4-20mA;输入通道2:4-20mA;输出通道2:4-20mA;工作电源:24VDC;产品型号:JSD TA-2002-D11

例2:输入通道1:0-10VDC;输出通道1:0-5VDC;输入通道2:0-10VDC;输出通道2:0-5VDC;工作电源:12VDC 产品型号:JSD TA-2002-234

例3:输入通道1:0-5VDC;输出通道1:0-20mA;输入通道2:0-5VDC;输出通道2:4-20mA;工作电源:24VDC 产品型号;JSD TA-2002-112-111

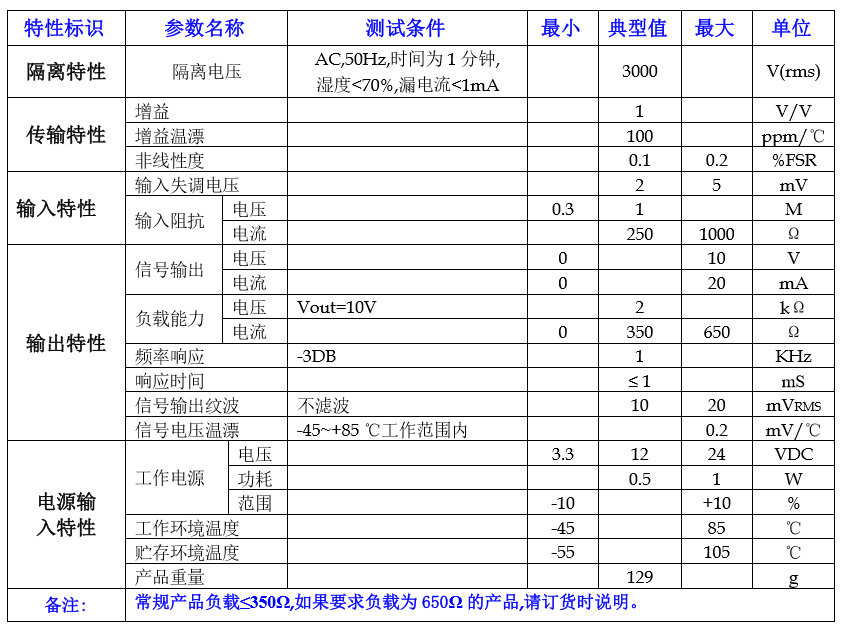

特性参数:
