模拟量两线制无源4-20mA输入回路配电隔离模块IC
类型：隔离放大器 日期：2012-11-6 21:47:10 点击：2647
| 产品类别： |
隔离放大器 |
| 产品说明： |
捷晟达科技的两线制4-20mA隔离放大器输入与输出都采用两线制接线方式,可给传感器,变送器提供24VDC工作电源,该产品性能稳定可靠. |
| 产品型号： |
JSD MI 4-20mA-F |
资料下载： |
|
| 输入信号： |
0-20mA/4-20mA |
输出信号： |
4-20mA/0-20mA |
| 隔离电压： |
3000VDC |
隔离方式： |
磁电隔离 |
| 产品精度： |
0.2%,0.3% |
产品尺寸： |
32*8.9*14.2mm |
| 通道数： |
一入一出 |
封装方式： |
SIP12 |
|
|
模拟量两线制无源4-20mA输入回路配电隔离模块IC
特征：
◆低成本、小体积,SIP12封装,符合UL94-V0阻燃标准
◆信号输入、信号输出相互之间3000VDC 隔离
◆无需外部提供工作电源，无需外接元器件
◆4-20mA电流输入、4-20mA电流输出
◆工业级温度范围: -45~+85 ℃
◆精度等级：0.2级、0.3级、0.4级、0.5级；
◆高线性度0.1% F.S.
◆给传感器提供工作电源(10-30VDC)
应用场所：
◆模拟信号数据隔离、采集
◆工业现场信号隔离
◆远程长线无失真传输
◆模拟信号地线干扰抑制
◆4-20mA隔离信号传输
◆前端二线制设备提供供电
◆仪器仪表与传感器信号收发
◆电力监控、医疗设备隔离安全栅
概述：
捷晟达科技的JSD MI 4-20mA-F系列隔离放大器IC是两线制输入回路配电的电流环隔离模块,该隔离模块IC采用电磁隔离技术，并通过输入端馈电方式，给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖，实现4~20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口（PLC、DCS系统等）匹配；模拟量信号输入带有过流保护功能，能有效的保护模块及后级电路；除此之外，本模块输入输出两端能达到3KVDC隔离电压。
JSD MI 4-20mA-F系列隔离放大器产品使用非常方便，无需外接任何元件，即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB板空间的利用率。
技术资料:http://www.jsd-iae.com/down/201312921352537.pdf
隔离配电器选型列表：
|
参数选型一览表
|
|
JSD
|
MI
|
4-20mA
|
-F
|
详细描述
|
|
标识
|
|
|
|
|
产品品牌标识
|
|
隔离标识代码
|
|
|
|
磁电隔离产品
|
|
电流信号输入
|
|
|
|
4-20mA电流信号输入
|
|
电流信号输出
|
|
|
4-20mA电流信号输出
|
|
配电输出代码
|
|
配电输出(10-30VDC)
|
隔离配电器型号：JSD MI 4-20mA-F

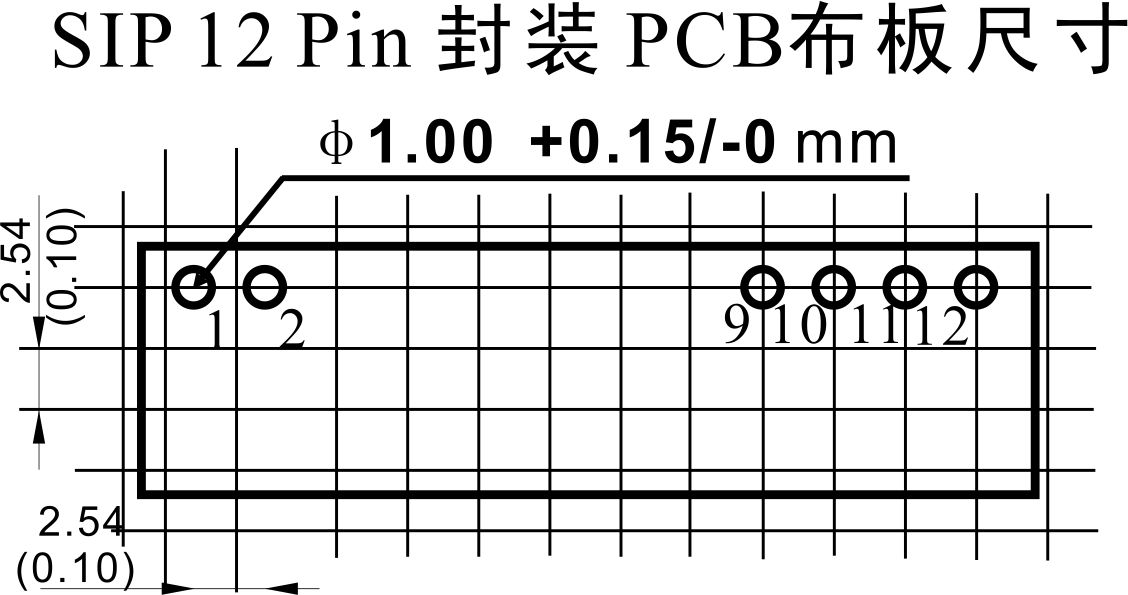

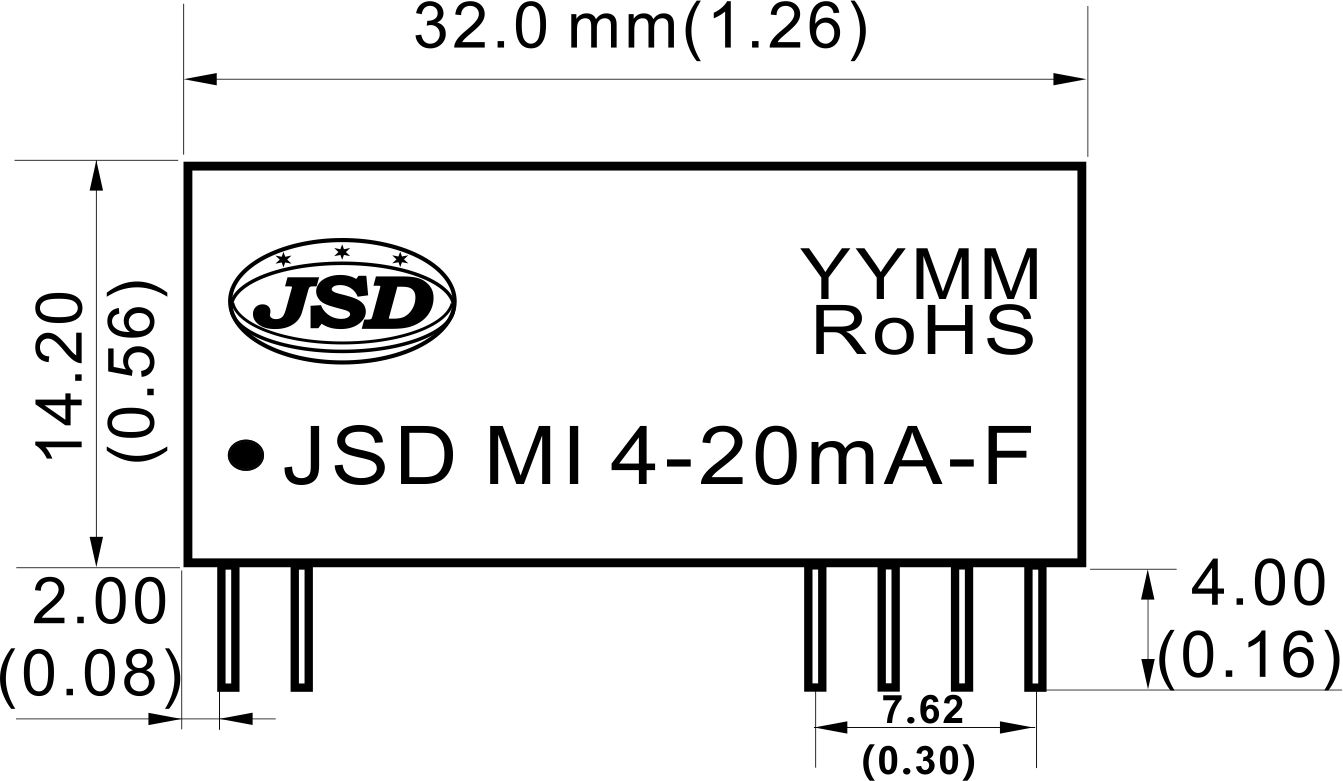

隔离器模块尺寸图：

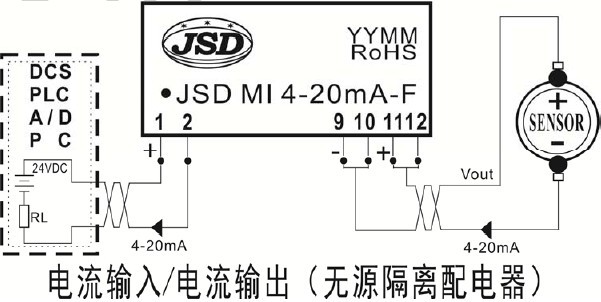

隔离器接线图：
