8路模拟量信号转RS-485/RS-232数字隔离采集器

                                    八路模拟信号转RS-485/232数据采集A/D转换模块 JSD81
产品特征：
◆ 八路模拟量信号采集，隔离转换成RS-485/232输出
◆ 采用24位AD转换器，测量精度优于0.05%
◆ 通过RS-485/RS-232接口可以程控校准模块精度
◆ 信号输入/输出之间高隔离电压(3000VDC/60S)
◆ 宽电源工作供电范围：8 ~ 32VDC
◆ 可靠性高，编程方便，易于应用
◆ 标准DIN35mm导轨安装，方便集中布线
◆ 用户可编程设置模块地址、波特率等
◆ 支持Modbus RTU 通讯协议
◆ 低成本、小体积、SMD贴片工艺设计
产品应用：
◆ 信号测量、监测和控制
◆ RS-485远程I/O，数据采集
◆ 智能楼宇控制、安防工程等应用系统
◆ RS-232/RS-485总线工业自动化控制系统
◆ 工业现场信号隔离及长线传输
◆ 设备运行监测
◆ 传感器信号的测量
◆ 工业现场数据的获取与记录
◆ 医疗、工控产品开发
◆ 4-20mA或0-5V信号采集及变换
产品概述：
      捷晟达科技(JSD科技)的JSD81 A08数据采集A/D转换器系列产品实现传感器和主机之间的信号采集，用来检测模拟量信号。JSD81 A08数据采集A/D转换器系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA/0-5V模拟量信号测量、监测和控制，0-75mV，0-100mV等模拟量小信号的测量以及工业现场信号隔离和长线远距离传输等等。
产品的工作电源隔离和信号隔离、呈线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 JSD81系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
      JSD81 A08数据采集A/D转换器系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
      JSD81 A08数据采集A/D转换器系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
详细技术资料：http://www.jsd-iae.com/down/201257135150745.pdf

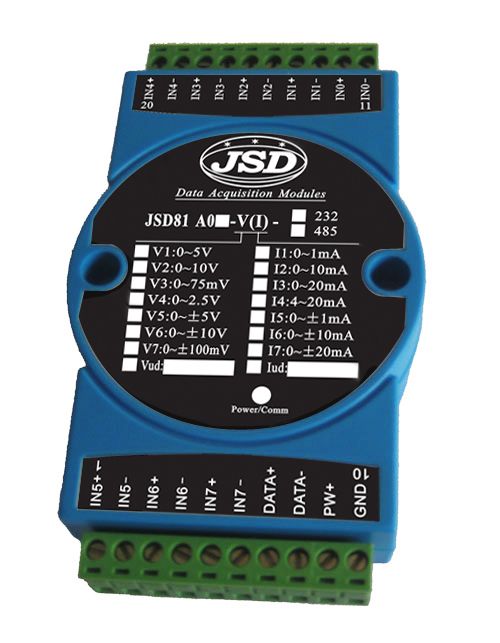

隔离采集器实图：
