  • 一进一出模拟量两线制无源4-20mA隔离变送器

    类型:隔离变送器  日期:2012-9-7 9:11:15  点击:2250
    产品类别: 隔离变送器
    产品说明: 采集变送器传感器两线制4-20mA信号,隔离输出模拟量两线制4-20mA信号,精度高,线性好,性能稳定
    产品型号: DIN35 1*1 MI 4-20mA 资料下载:
    输入信号: 0-20mA/4-20mA 输出信号: 4-20mA/0-20mA
    隔离电压: 3000VDC 隔离方式: 磁电隔离
    产品精度: 0.1%,0.2% 产品尺寸: 94.5*25.5*41
    通道数: 一进一出 封装方式: 国际标准DIN35mm
    一进一出模拟量两线制无源4-20mA隔离变送器
                      一进一出模拟量两线制无源4-20mA隔离变送器
     特征:
    ◆小体积,低成本,国际标准DIN35mm导轨安装方式
    ◆两端隔离(输入、输出间相互隔离)
    ◆单通道输入单通道输出,通道间相互隔离
    ◆高精度等级(0.1%,0.2% F.S)
    ◆高线性度(0.1% F.S)
    ◆高隔离电压(3000VDC/60S)
    ◆极低温度漂移(35PPM/℃)
    ◆工业级温度范围(-45-+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆低阻抗(压降<4V,20mA时)
    ◆超宽范围电压输入(7.5-32V)
    ◆国际标准信号输入与输出(4-20mA/0-20mA)
    应用:
    ◆直流电流/电压信号隔离、转换及放大
    ◆模拟信号地线干扰抑制及模拟量隔离、采集
    ◆4-20mA/0-20mA等传感器信号的隔离、变换
    ◆仪器仪表与传感器信号收发
    ◆两线制一次/二次仪器仪表信号采集及隔离
    ◆电量隔离测控的工业现场
    ◆模拟信号数据隔离、采集、变换及远传
    ◆工业现场信号隔离及变换及远程无失真传输
    ◆电力监控、医疗设备隔离安全栅
    ◆克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰
    概述:
    深圳捷晟达科技的DIN35 1*1 MI 4-20mA 为一进一出两线制无源4-20mA隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行隔离的信号调理器,接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号隔离调理,以标准模拟量信号的形式传输到控制室或PLC、DCS及PC系统。本产品的输入、输出间相互隔离,隔离电压达3000VDC,在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4-20mA信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温度飘移、高线性度,无需工作电源供电等特点。 如需双路模拟量两线制4-20mA无源隔离变送器请选购:DIN35 2*2 MI 4-20mA,三路(四路)模拟量两线制4-20mA隔离变送器请选购:JSD TAW-3003-100L或JSD TAW-4004-100L系列

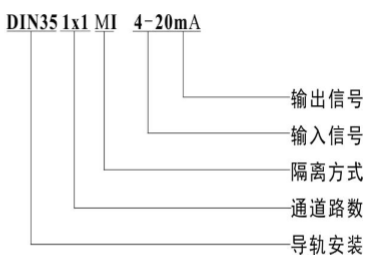

    选型说明:

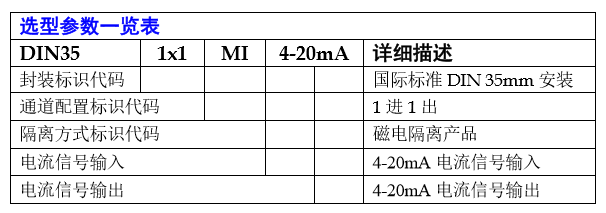

    选型表:
    两线制隔离变送器选型表
    型号举例:
    例1:信号输入:4-20mA;  信号输出:4-20mA; 产品型号:DIN35 1x1 MI 4-20mA
    例2:信号输入:0-20mA;  信号输出:0-20mA;  产品型号:DIN35 1x1 MI 4-20mA

    特性参数表:
    4-20mA隔离变送器

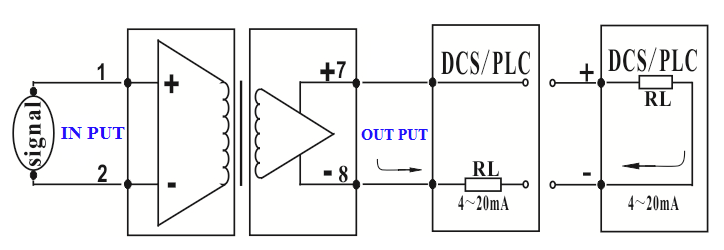

    接线应用图:
    两线制4-20mA隔离变送器接线

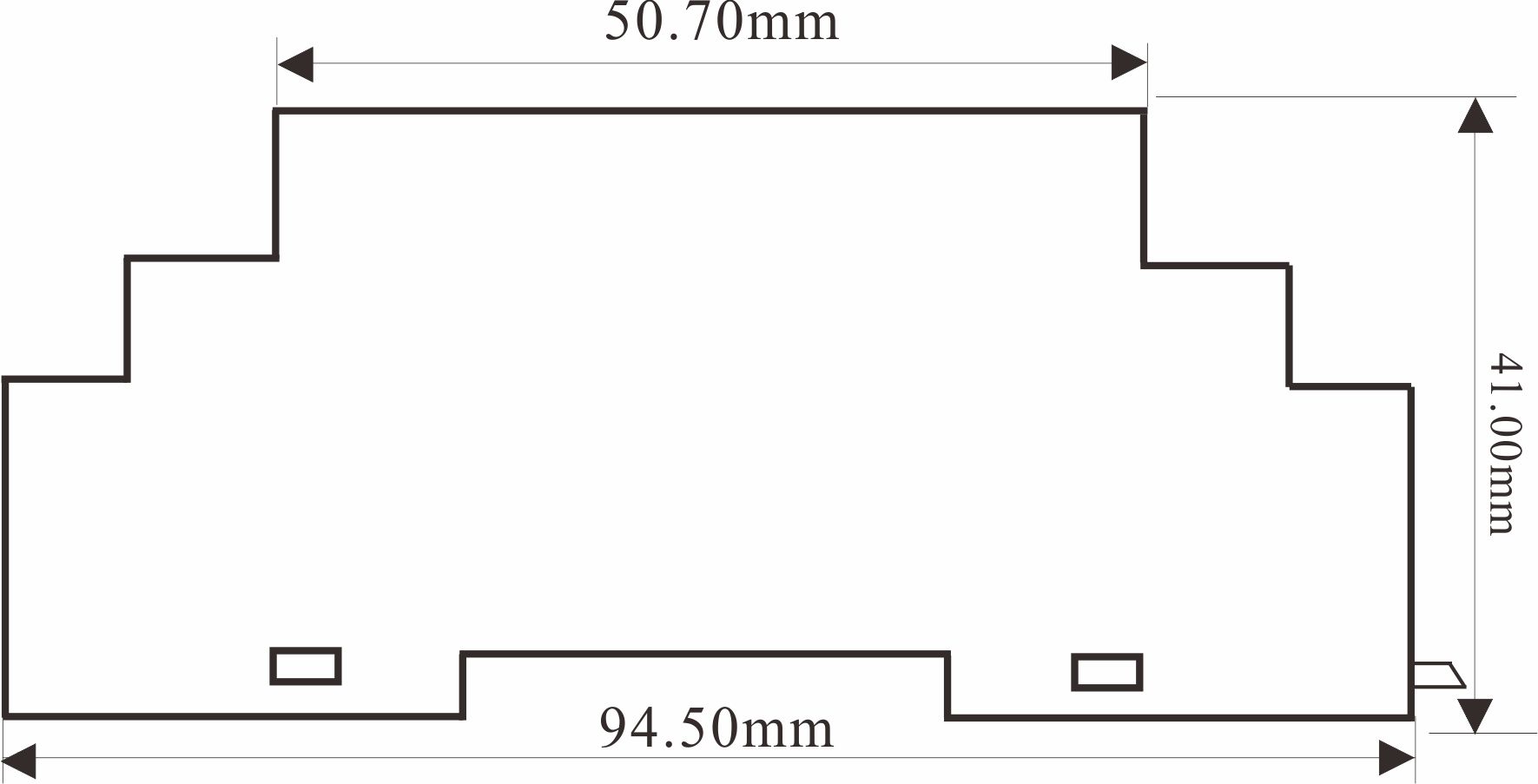

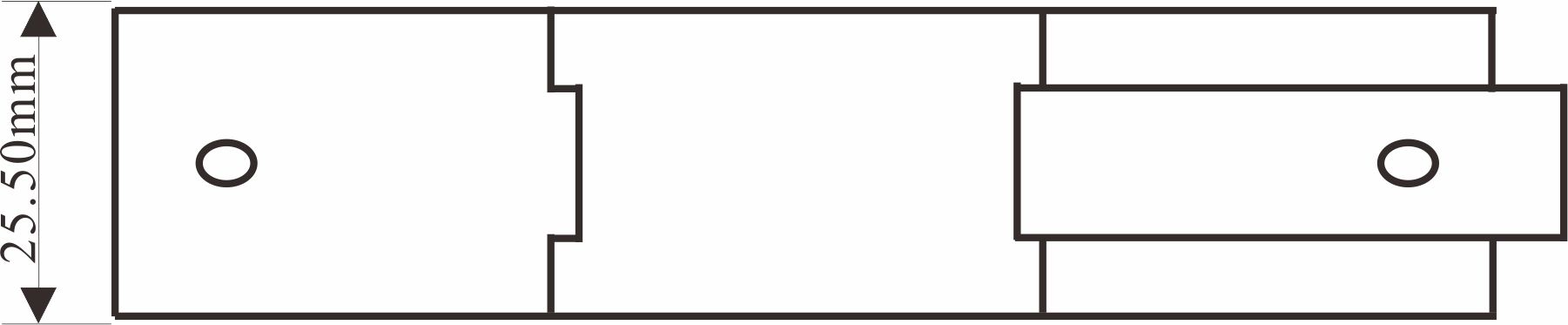

    尺寸图:
    无源4-20mA隔离变送器尺寸图

    两线制4-20mA隔离变送器
    技术资料下载
    一进一出模拟量两线制无源4-20mA隔离变送器资料下载: http://www.jsd-iae.com/down/20170929231419.pdf
    更多隔离变送器资料下载: http://www.jsd-iae.com/Isolation_Transmitter.htm
    使用注意事项:
    1、使用前,请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后服务联系;
    2、请不要将产品安装在危险区域使用,产品工作电源为直流电源,严禁使用220V交流电源给产品做为工作电源,“NC”脚不能与任何外部电路连接,否则会损伤产品本身;
    3、本文产品布板尺寸图均以“mm”和“英寸”为单位,“[ ]”内是英寸;
    4、产品质保3年,从发货之日计算,质保期间,产品正常使用过程中出现产品质量问题均由本公司免费维修或更换;
    5、严禁私自拆装产品,防止产品失效或发生故障;
    6、本文参数除特殊说明外,都是在Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得;
    7、本文所有指标测试方法均依据本公司企业标准;
