  • 一进一出无源两线制4-20mA隔离变送器(输出回路供电)

    类型:隔离变送器  日期:2013-10-10 11:46:50  点击:952
    产品类别: 隔离变送器
    产品说明: 将无源两线制4-20mA采集隔离并以两线制回路供电的方式远传,该产品隔离电压高达3KVDC,优于0.2%的精度等级,国标准DIN35mm安装方式设计,方便用户安装使用.
    产品型号: JSD TAW-1001-100-P 资料下载:
    输入信号: 4-20mA/0-20mA 输出信号: 4-20mA/0-20mA
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%,0.2% 产品尺寸: 94.5*25.5*41mm
    通道数: 一入一出 封装方式: 国际标准DIN35mm
    一进一出无源两线制4-20mA隔离变送器(输出回路供电)

                      一进一出无源模拟量两线制4-20mA隔离变送器(输出回路供电)

    捷晟达科技的的一进一出无源两线制4-20mA隔离变送器,采用光耦设计,SMD贴片工艺设计,使该设备的隔离电压高达3000VDC以上.该两线制4-20mA隔离变送器线性度精度表现极为优异,请看JSD TAW-1001-100-P以下技术应用资料即知.
    两线制4-20mA隔离变送器特点:
    ◆低成本,小体积,符合UL94-V0阻燃标准
    ◆采用国际标准DIN35mm导轨安装方式设计
    ◆信号输入、信号输出相互之间3000VDC隔离
    ◆4-20mA电流输入与输出,精度高(失真<0.2%)
    ◆工业级温度范围: -45-+85 ℃
    ◆精度等级:0.1级、0.2级;
    隔离器应用:
    ◆无需提供工作电源,两线制回路输出接线
    ◆超宽范围电压输入(7.5-32VDC)
    ◆模拟信号数据隔离、采集
    ◆工业现场信号隔离
    ◆远程长线无失真传输
    ◆模拟信号地线干扰抑制
    ◆两线制4-20mA隔离信号传输
    ◆克服现场设备间EMC电磁干扰
    ◆仪器仪表与传感器信号收发
    ◆电力监控、医疗设备隔离安全栅
    详细描述:
       捷晟达科技的JSD TAW-1001-100-P系列隔离变送器属无源两线制4-20mA模拟量隔离变送器系列,该模拟量两线制4-20mA隔变送器内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻,使该隔离变送器的输入电压达到超宽范围(7.5-32V),以满足用户无需外接电源而实现信号远距离、无失真传输的需要。该隔离变送器输出是针对24VDC和取样电阻(或称负载电阻)相串联的二线制供电回路来设计的,同当前流行的模拟量输入接口板(上位机)、PLC、DCS、PC或其他仪表的模拟量输入端口相匹配。 内部的SMD贴片工艺、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。该产品采用光电耦合技术,比电磁耦合技术抗干扰能力强。

        捷晟达科技的JSD TAW-1001-100-P系列隔离变送器采用国际标准DIN 35mm导轨卡槽安装方式,方便用户安装使用。用户购买后只需按产品技术资料接线即可实现无源模拟量两线制4-20mA或者0-20mA信号的隔离、传输和变换功能,并实现信号长线无失真传输。如需双路无源两线制4-20mA模拟量隔离变送器的请选购:JSD TAW-2002-100-P系列,源单(双/三)路两线制模拟量隔离变送器请选购:JSD TA-1021, JSD TA-2022,JSD TA-3023系列,常规模拟量隔离变送器请选购:JSD TA-1001, JSD TA-1002,JSD TA-1003,JSD TA-1004,JSD TA-2002,JSD TA-3003系列,常规隔离变送器(交流供电): JSD TAM-1501, JSD TAM-1502,JSD TAM-1503,JSD TAM-2502,JSD TAM-3503系列。

    更多隔离变送器技术资料下载:http://www.jsd-iae.com/gelibiansongqi-daogui.htm
    更多隔离放大器技术资料下载:http://www.jsd-iae.com/Isolation_Amplifiers.htm

    线图:

    一进一出两线制4-20mA隔离变送器接线图
    产品尺寸图:
    一进一出两线制4-20mA隔离变送品尺寸图

    一进一出两线制4-20mA隔离变送器
    无源两线制4-20mA隔离变送器图:

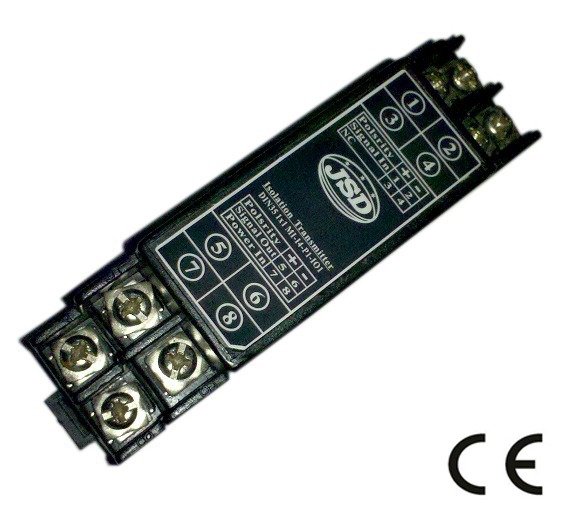

    一进一出两线制4-20mA隔离变送器实物
