    类型:隔离变送器  日期:2016-8-16 12:53:46  点击:281
    产品类别: 隔离变送器
    产品说明: 标准的模拟量(4-20mA/0-10V/0-5V/0-20mA)间相互转换采集及隔离
    产品型号: JSD TA-1001D 资料下载:
    输入信号: 4-20mA/0-10V/0-20mA/0-5VDC 输出信号: 0-10VDC/0-5VDC/4-20mA/0-20mA/1-5VDC
    隔离电压: 3000VDC 隔离方式: 光耦隔离
    产品精度: 0.1%,0.2% 产品尺寸: 94.5x25.5x41mm
    通道数: 一入一出 封装方式: 国际标准DIN35mm
    一进一出隔离变送器
                              一进一出隔离变送器
    特征:
    ◆小体积,低成本,PA66阻燃外壳,标准DIN35导轨安装
    ◆三端隔离(输入、输出、工作电源间相互隔离)
    ◆高精度等级(0.1% F.S,0.2% F.S)
    ◆高线性度(0.1% F.S)
    ◆高隔离耐压(3000VDC/60S)
    ◆极低温度漂移(100PPM/℃)
    ◆工业温度范围( -45-+85 ℃)
    ◆产品性能可靠(MTBF>50万小时)
    ◆工作电源(5/12/15/24)VDC等单电源供电
    ◆标准信号选择(0-3.3V0-5V/0-10V/0-20mA/4-20mA等多选)
    应用:
    ◆直流电流/电压信号的隔离、转换及放大
    ◆工业现场信号隔离及远程长线无失真传输
    ◆模拟量信号地线干扰抑制
    ◆4-20mA/0-20mA/0-5V/1-5V/0-10V等传感器信号的隔离、变换及远传
    ◆仪器仪表与传感器信号收发
    ◆电量隔离测控的工业现场
    ◆电力监控、医疗设备隔离安全栅
    ◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
    概述:
          深圳捷晟达科技(JSD科技)JSD TA-1001D系列为一进一出隔离变送器,产品体积小,低成本,是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离、远传的小型设备,接收现场仪表的各种模拟量信号输入,通过该隔离变送器进行信号变换采集,以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。产品的输入、输出、工作电源间相互隔离,隔离电压高达3000VDC,广泛应用于电量隔离测控的工业现场、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗EMC电磁干扰能力,满足工业现场的隔离需求,产品为国际标准DIN35mm安装方式,方便用户直接接线使用。 如需一进二出隔离变送器, 一进三出隔离变送器, 一进四出隔离变送器, 二进二出隔离变送器, 三进三出隔离变送器请分别请选购JSD TA-1002系列; JSD TA-1003系列; JSD TA-1004系列; JSD TA-2002系列或JSD TA-3003系列,交流供电请选购JSD TA-X50X系列,两线制隔离变送器请选购:JSD TA-1021D系列,三线制隔离变送器请选购:JSD TA-1031D系列)

    产品选型表:
    一进一出隔离变送器选型表
    型号举例
    例1:信号输入:0-5V;信号输出:0-10V;工作电源:12VDC;产品型号:JSD TA-1001D-135

    例2:信号输入:4-20mA;信号输出:4-20mA;工作电源:24VDC;产品型号:JSD TA-1001D-D11

    例3:信号输入:4-20mA;信号输出:0-20mA;工作电源:5VDC;产品型号:JSD TA-1001D-D42

    例4:信号输入:0-3.3V;信号输出:0-5V;工作电源:24VDC;产品型号:JSD TA-1001D-314

    例5:信号输入:0-10V;信号输出:0-3V;工作电源:24VDC;产品型号:JSD TA-1001D-21U
    性参数:
    一进一出隔离变送器特性参数表
    应用接线:
    隔离变送器应用接线
    引脚描述:
    模拟量隔离变送器应用接线图
    产品尺寸:
    隔离变送器产品尺寸

    隔离变送器尺寸图

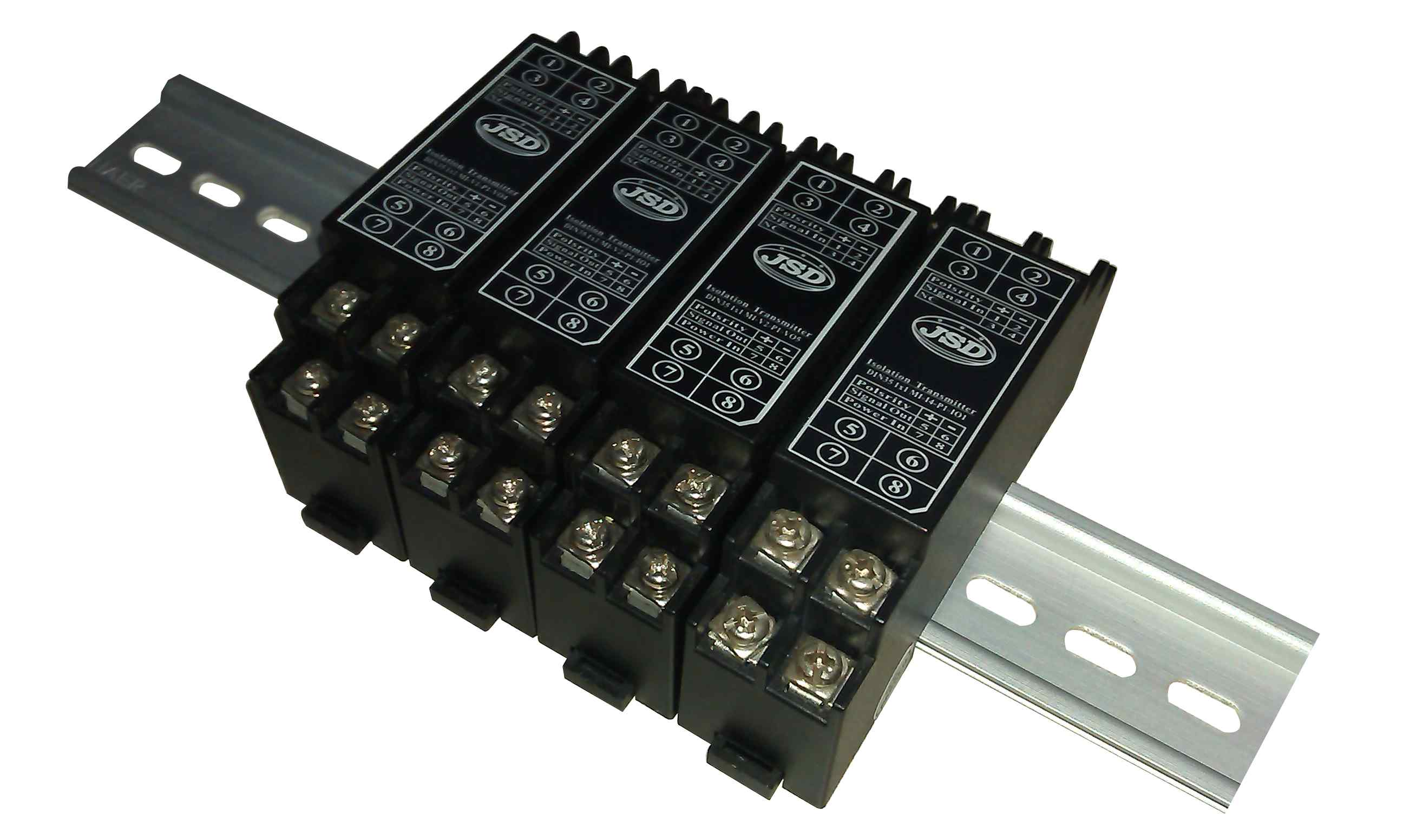

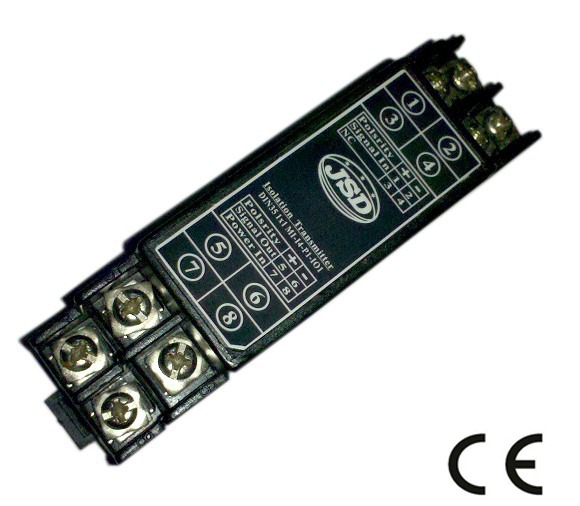

    产品图片:(产品颜色可分为黑色,绿色)
    隔离变送器图片
    详细技术资料下载:
    一进一出隔离变送器资料下载:http://www.jsd-iae.com/down/20160813025819.pdf
    模拟量隔离变送器资料下载:http://www.jsd-iae.com/Isolation_Transmitter.htm
    各种产品技术资料:http://www.jsd-iae.com

    使用注意事项:
    1、使用前请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后客服联系;
    2、“NC”脚不能与任何外部电路连接,否则会损伤产品本身;
    3、集中安装时产品之间要有安装距离,安装距离保持10mm以上;
    4、请不要将产品安装在危险区域使用,该系列产品的工作电源为直流电源,严禁给本产品提供220V交流电源做为工作电源;
    5、产品质保3年,从发货之日计算,质保期间,正常使用过程中出现产品质量问题均由本公司免费维修或更换,非正常使用时损坏,本公司会适当收取一定的器件费用;
    6、严禁私自拆装产品,防止产品失效或发生故障;
    7、本文参数除特殊说明外,都是在Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得;
    8、本文所有指标测试方法均依据本公司企业标准;
