一进一出模拟量两线制4-20mA输入回路供电隔离变送器

类型：隔离变送器日期：2016-8-25 9:32:09 点击：15

产品类别：	隔离变送器
产品说明：	捷晟达科技的JSD TAW-1001D-100L-F系列隔离变送器是采集模拟量两线制4-20mA电流信号的同时,并给传感器提供工作电源,该产品为两线制接线产品,无需要单独供电, 节约了现场布线成本,国际标准DIN35安装方式,方便用户安装使用。
产品型号：	JSD TAW-1001D-100L-F	资料下载：
输入信号：	4-20mA/0-20mA	输出信号：	0-20mA/4-20mA
隔离电压：	3000VDC	隔离方式：	磁电隔离

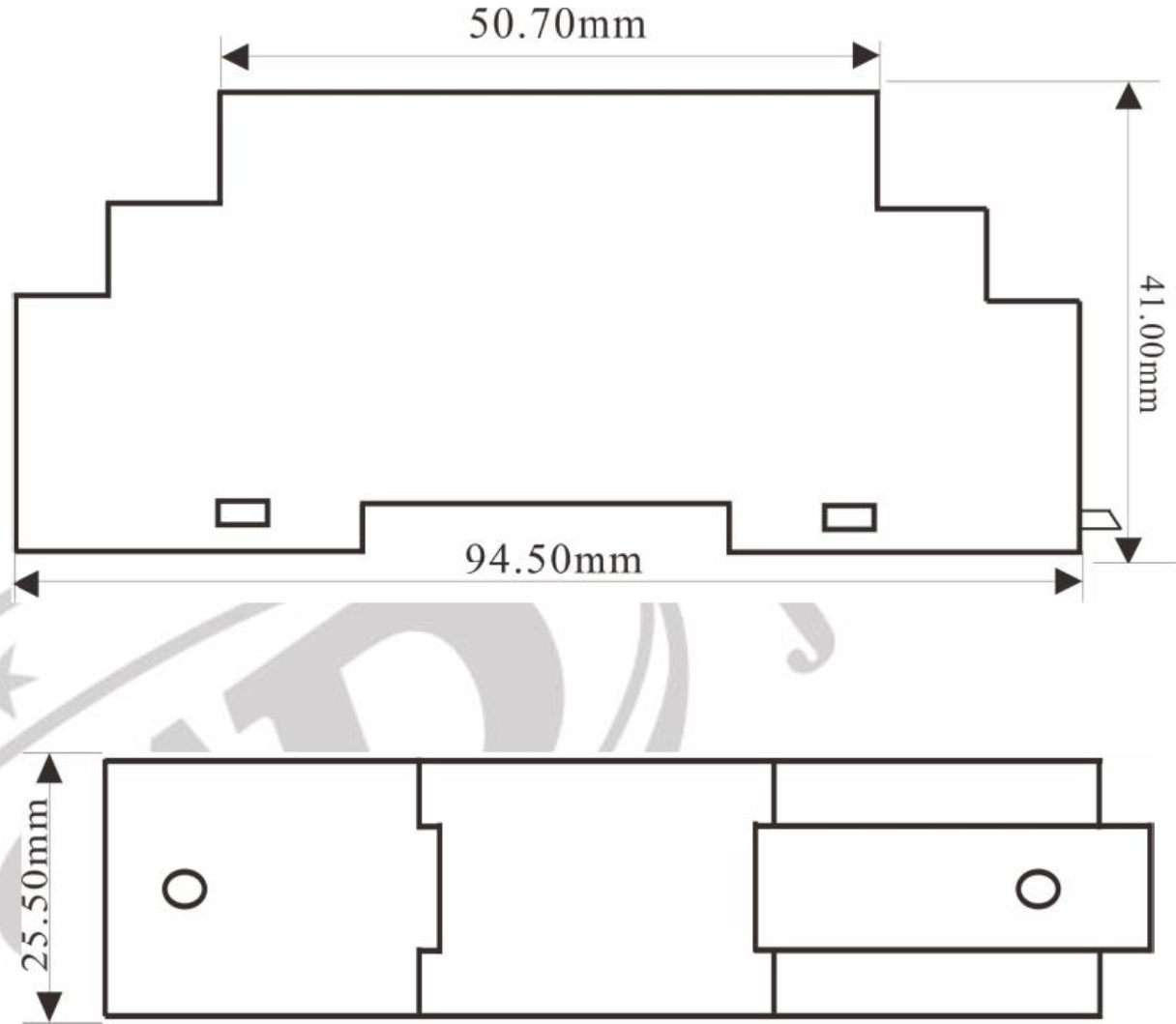

产品精度：	0.2%;0.3%	产品尺寸：	94.525.541
通道数：	一入一出	封装方式：	DIN35mm

一入一出两线制无源4-20mA回路供电信号隔离变送器
特征：

◆低成本、小体积,符合UL94-V0阻燃标准

◆国际标准DIN35mm导轨安装,方便安装

◆信号输入、信号输出相互之间3000VDC 隔离

◆4-20mA电流输入、4-20mA电流输出

◆两线制回路供电,带过流保护

◆工业级温度范围: -45-+85 ℃

◆精度等级：0.3级、0.4级；

◆高线性度0.1% F.S.

◆给二线制传感器/变送器提供工作电源(24VDC)

应用：

◆模拟信号数据隔离、采集

◆工业现场信号隔离

◆远程长线无失真传输

◆模拟信号地线干扰抑制

◆4-20mA隔离信号传输远传

◆仪器仪表与传感器信号收发

◆电力监控、医疗设备隔离安全栅

◆给前端二线制设备提供工作电源

◆给前端二线制传感器提供工作电源

介绍：

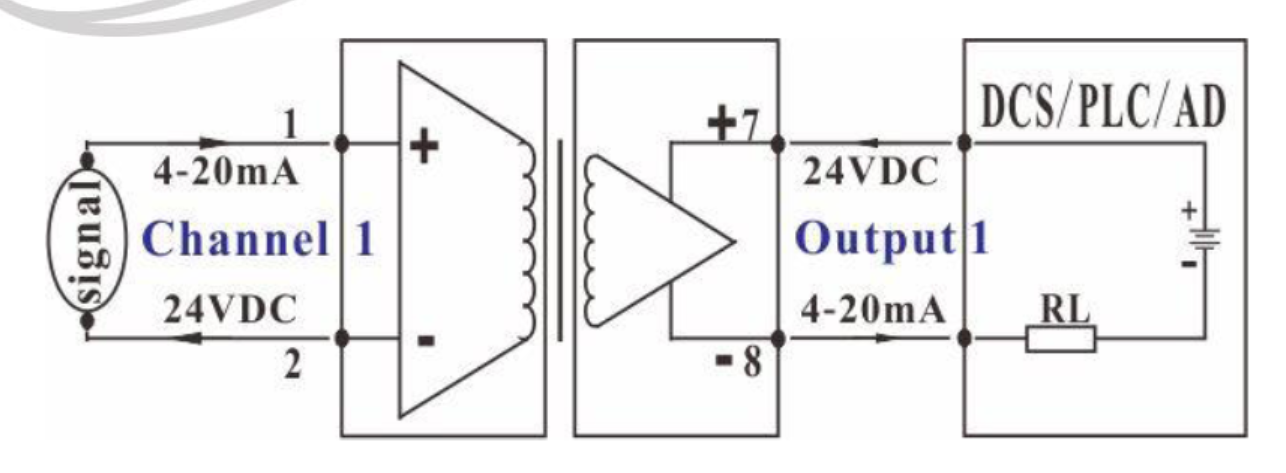

捷晟达科技的JSD TAW-1001D-100L-F系列隔离变送器是4-20mA两线制回路供电的电流隔离变送配电器,该隔离变送器采用电磁隔离技术,并通过输入端馈电方式,给输入端两线制仪器仪表设备供电,有效的解决了电流信号隔离对供电电源的依赖,实现4-20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口(PLC、DCS系统、一次仪表、二次仪表等)匹配;模拟量信号输入带有过流保护功能,能有效的保护模块及后级电路;除此之外,该隔离变送器内部采用SMD贴片工艺、新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。

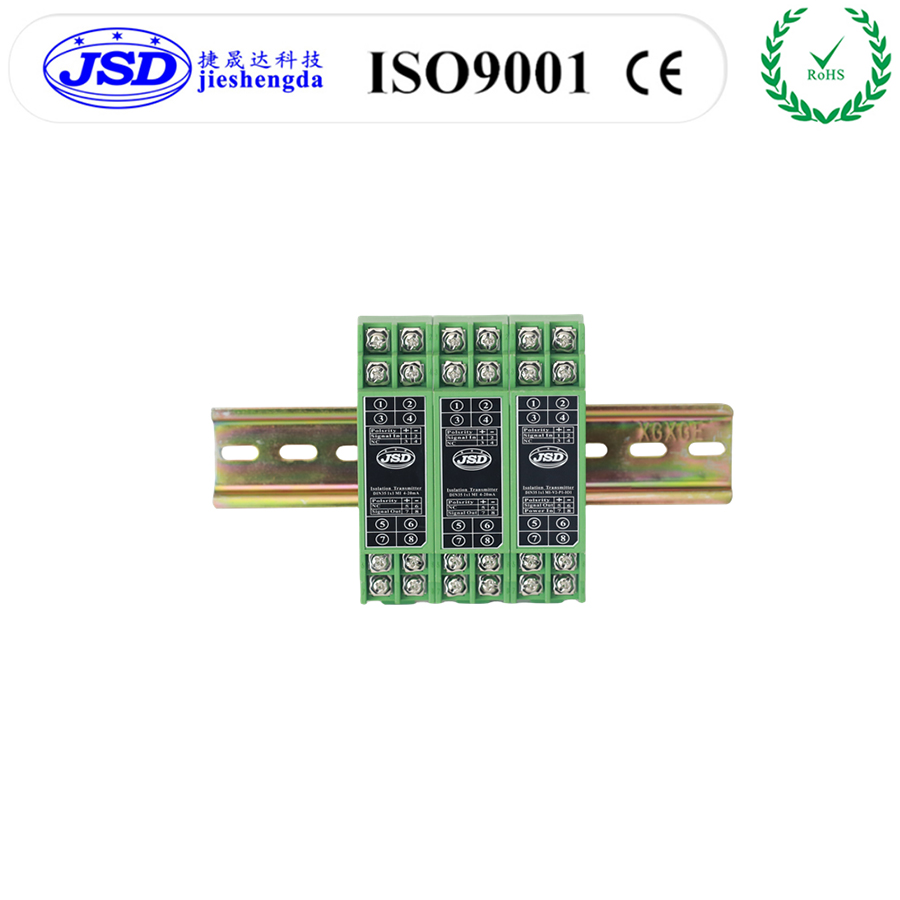

捷晟达科技的JSD TAW-1001D-100L-F系列隔离变送器采用国际标准DIN 35mm导轨卡槽安装方式,方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制模拟量无源4-20mA信号的隔离、传输和配

电变换功能,并实现信号长线无失真传输。
如需双路两线制无源4-20mA回路供电隔离变送器,请选购JSD TAW-2002D-100L-F系列,三路两线制无源4-20mA回路供电隔离变送器请选购JSD TAW-3003-100L-F系列, 四路两线制无源4-20mA回路供电隔离变送器请选购JSD TAW-4004-100L-F系列。

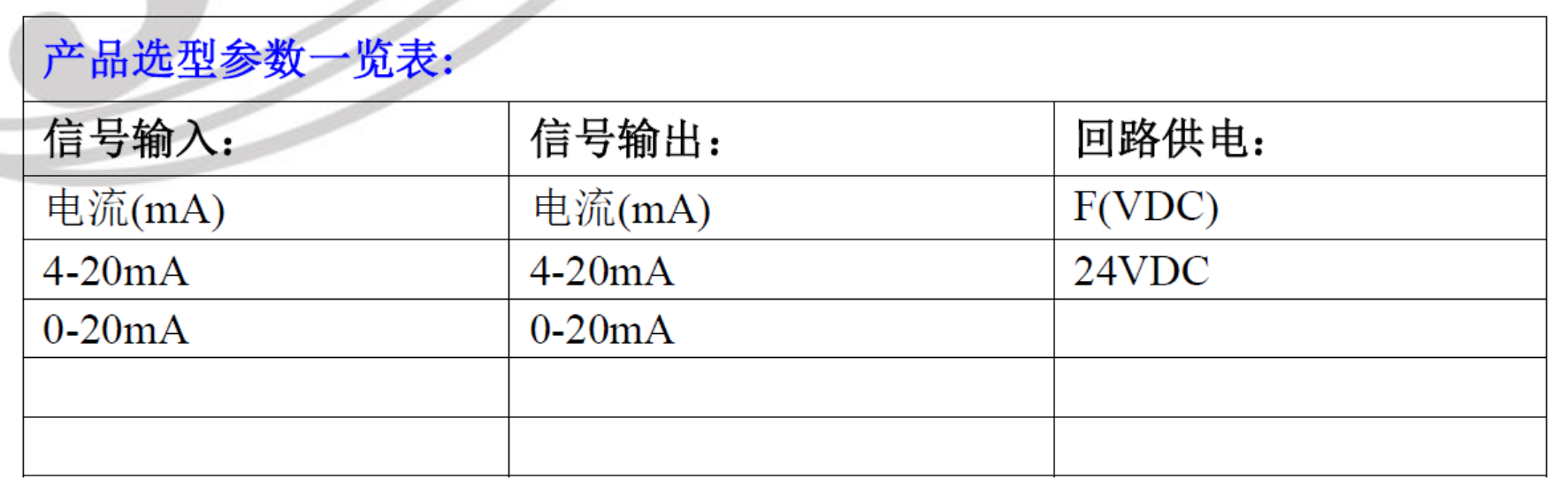

产品选型表：
