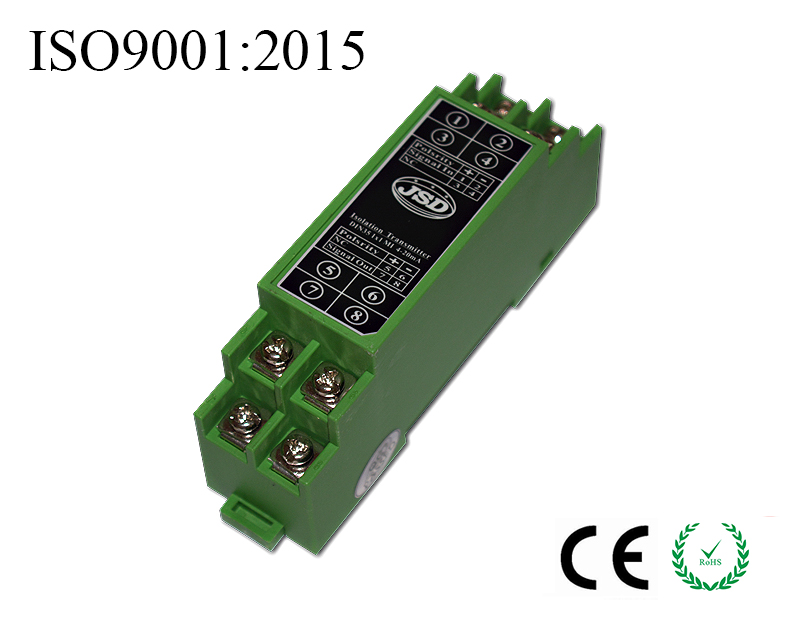

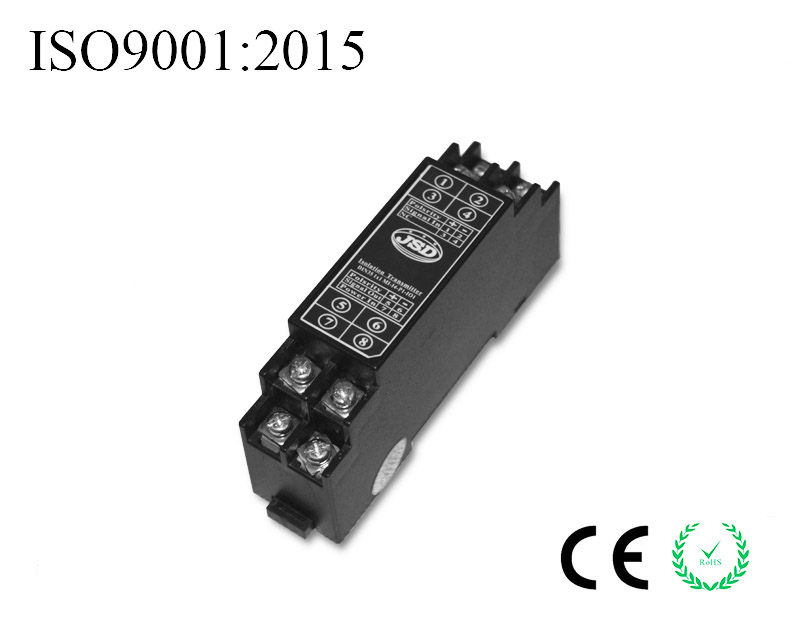

一进一出模拟量信号隔离变送器

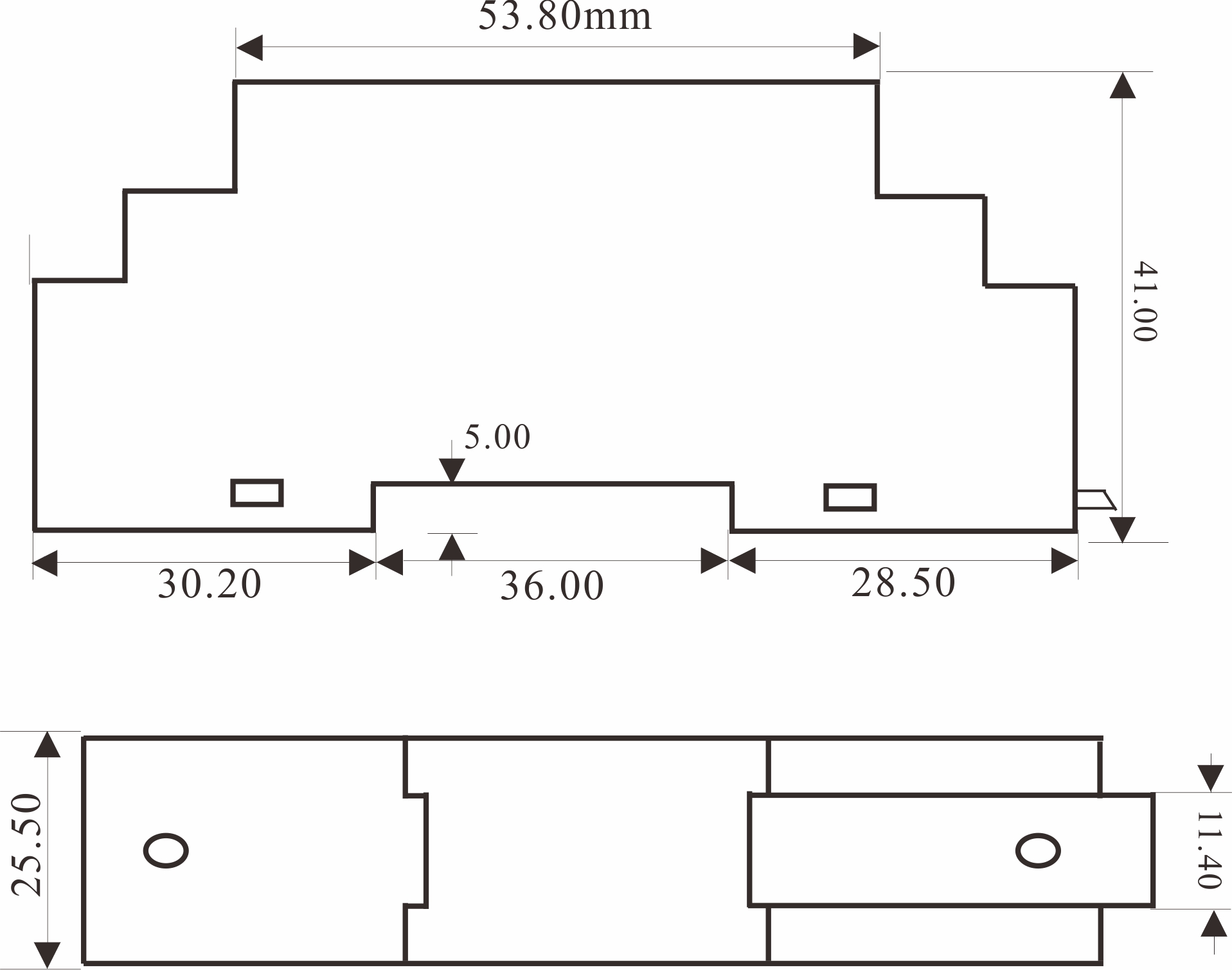

产品类别： 隔离变送器 产品说明： 把模拟量4-20mA/0-20mA/0-±10V的电压电流信号隔离转换放大成标准模拟信号 产品型号： JSD TAM-1001D/DIN35 资料下载： 输入信号： 0-±5V/0-10V/0-20mA/4-20mA 输出信号： 0-5V/0-10V/0-±10mA/4-20mA 隔离电压： 3000VDC 隔离方式： 磁电隔离 产品精度： 0.1%,0.2% 产品尺寸： 94.5*25.5*41 通道数： 一进一出 封装方式： 国际标准DIN35mm

               一入一出模拟量信号隔离变送器

特征:

◆小体积，低成本，标准DIN35mm导轨安装方式

◆三端隔离(输入、输出、工作电源间相互隔离)

◆高精度等级(0.1 % F.S,0.2% F.S)

◆高线性度(0.1% F.S)

◆高隔离耐压(3000VDC/60S)

◆极低温度漂移(35PPM/℃)

◆工业温度范围( -45~+85 ℃)

◆产品性能可靠(MTBF＞50万小时)

◆工作电源(5V/12V/15V/24VDC单电源等多种选择)

◆国际标准信号输入(0-3.3V/0-5V/0-10V/1-5V/0-10mA/0-20mA/0-±5V/0-±10V/4-20mA/0-±20mA等多选)
◆国际标准信号输出(0-3.3V/0-5V/0-10V/1-5V/0-10mA/0-20mA/0-±5V/0-±10V/4-20mA/0-±20mA等多选)

应用:

◆直流电流/电压信号的隔离、转换及放大

◆工业现场信号隔离及远程长线无失真传输

◆仪器仪表与传感器信号收发

◆电量隔离测控的工业现场

◆电力监控、医疗设备隔离安全栅
◆模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
◆4-20mA/0-20mA/0-5V/0-±5V/0-±10V等传感器信号的隔离、变换及远传

◆克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传

概述：

深圳捷晟达科技 JSD TAM-1001D/DIN35 1*1 MI一入一出高精度模拟量信号隔离变送器，是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号变送器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号变换调理，以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离，隔离电压高达3000VDC，应用于电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,相比光耦信号隔离变送器具有更好的输出精度、温飘特性小和线性度好等特点,如需光耦隔离变送器请选购JSD TA-1001系列,如需交流供电请选购JSD TAM-1501系列。

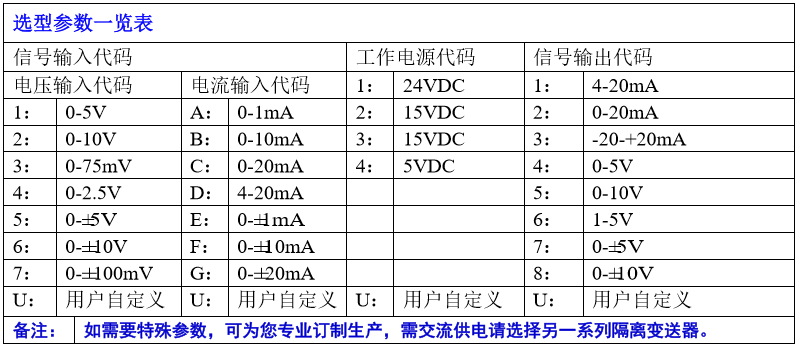

产品选型表:

型号举例：

例1:信号输入:0-5V；信号输出:0-10V；工作电源:15VDC； 产品型号:JSD TAM-1001D-125

例2:信号输入:4-20mA；信号输出:4-20mA；工作电源:24VDC；产品型号:JSD TAM-1001D-D11

例3:信号输入:0-20mA；信号输出:1-5V；工作电源:24VDC；产品型号:JSD TAM-1001D-C16

例4:信号输入:0-±10V；信号输出:0-5V；工作电源:12VDC；产品型号:JSD TAM-1001D-634

例5:信号输入:0-10V；信号输出:0-±20mA；工作电源:5VDC；产品型号：JSD TAM-1001D-243

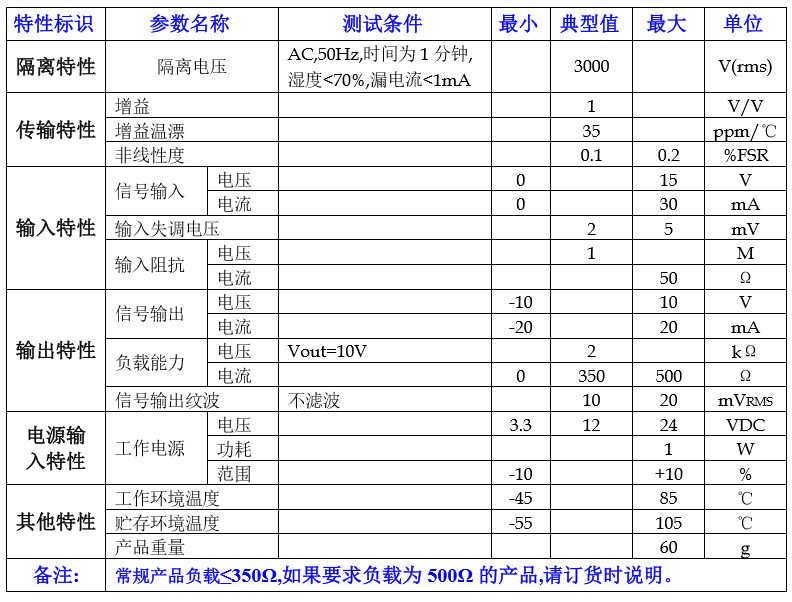

特性参数表:

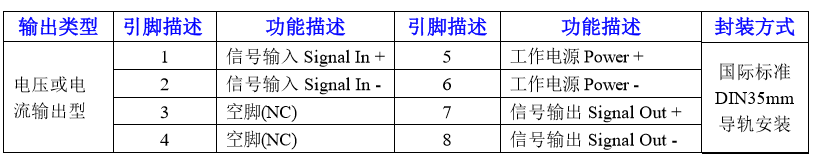

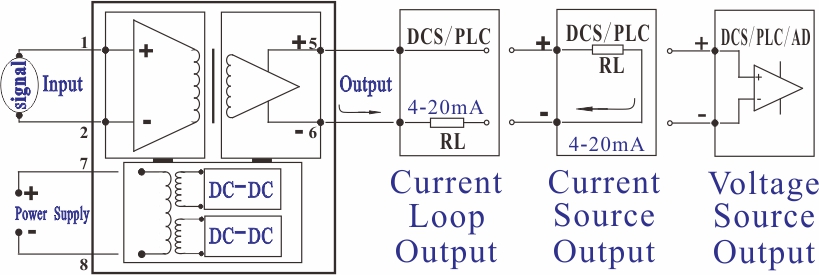

应用接线图:
