一进一出V/F(I/F)频率脉冲信号转换器

类型：隔离变送器日期：2012-9-1 9:13:17 点击：2969

产品类别：	隔离变送器
产品说明：	捷晟达科技一入一出超薄V/F(I/F)频率脉冲信号转换器JSD TAF-1001S可把模拟量4-20mA或0-10V的电压转换成0-10KHz(1-5KHz),高隔离电压3000VDC,高精度等级,超宽工作范围(9-36VDC)设计,国际标准导轨设计,用户接线可直接使用.
产品型号：	JSD TAF-1001S	资料下载：

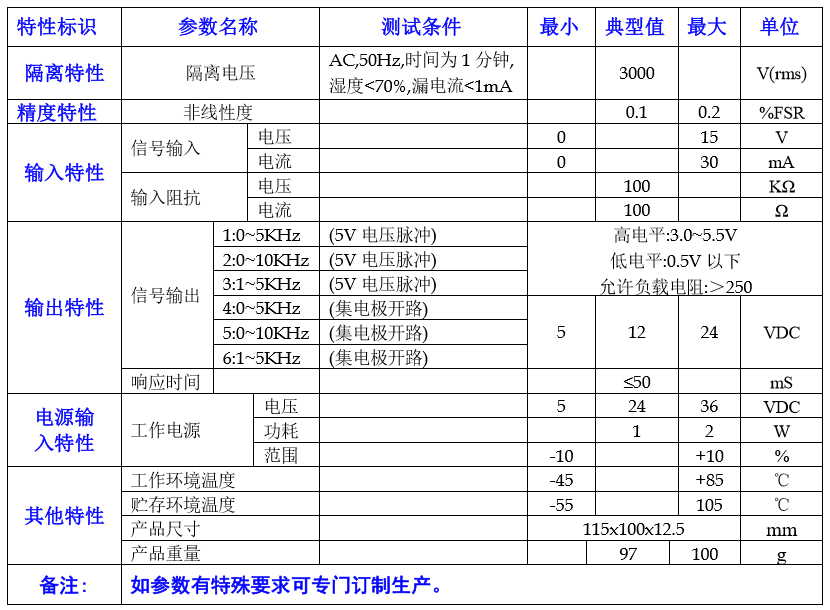

输入信号：	0-5V/0-10V/1-5V/4-20mA/0-20mA/0-10mA/0-3.3V/0-2.5V	输出信号：	0-100Hz/0-5KHz/0-10KHz/0-50KHz/0-100KHz/0-200KHz
隔离电压：	3000VDC	隔离方式：	光耦隔离

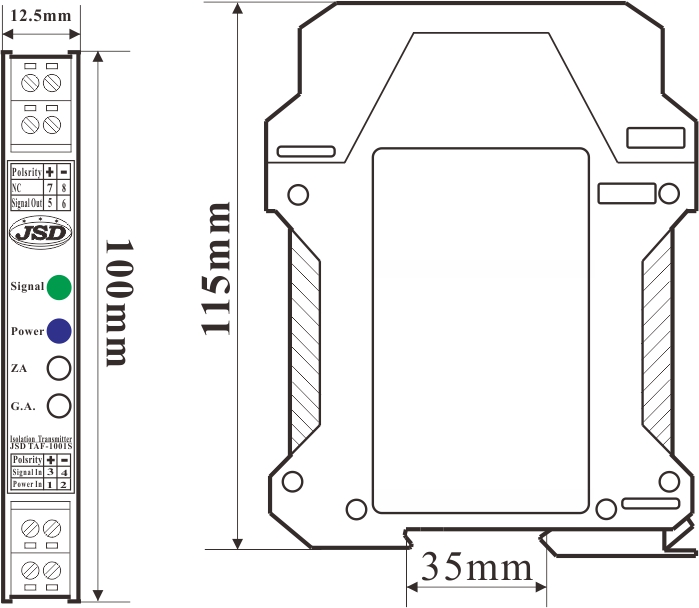

产品精度：	0.1%；0.2%；	产品尺寸：	11510012.5mm
通道数：	一入一出	封装方式：	国际标准DIN35mm

一进一出超薄 V/F(I/F)频率脉冲信号转换器
特点：
◆低成本,超薄设计,国际标准DIN35导轨安装

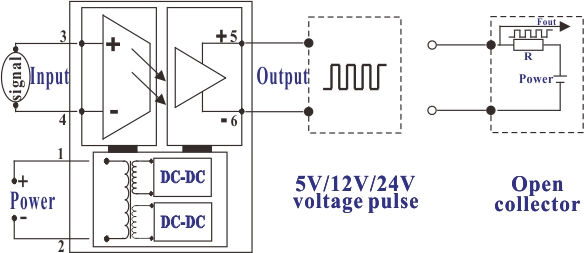

◆三端隔离(输入、输出、工作电源间相互隔离)
◆高精度等级(0.1% F.S，0.2% F.S)
◆高线性度(0.1% F.S)
◆高隔离耐压(3000VDC/60S)
◆极低温度漂移(80PPM/℃)
◆工业温度范围(-45-+85℃)
◆产品性能可靠(MTBF＞50万小时)
◆宽范围工作电源设计(9-36VDC单电源供电)
◆国际标准信号输入(0-5V/0-10V/1-5V/4-20mA/0-20mA/0-10mA/0-2.5V/0-3.3V等多选)
◆国际标准信号输出(0-100Hz/0-10KHz/1-5KHz/0-15KHz/0-20KHz/0-30KHz/0-100KHz/0-200KHz等多选)
应用：
◆传感器信号采集、隔离、变换及发送
◆工业自控高精度测量及AD采集转换
◆模拟量信号转频率脉冲信号隔离变送
◆仪器仪表设备地线干扰抑制
◆数据调频调相测量控制
◆机床的程序控制和数字控制技术
◆数字仪器仪表采集隔离及信号变换
◆无线信号远程长线无失真传输
◆模拟量信号/数字信号转换
◆数字电压表、数据测量
◆远距离遥测遥控设备中
◆医疗电子监控、环保设备远程遥感测控
产品描述:
捷晟达科技(JSD科技)的JSD TAF-1001S超薄系列一进一出V/F(I/F)频率脉冲信号转换器,是将输入的模拟量电压(电流)信号采集隔离并转换成相应的数字脉冲频率信号的精密隔离转换器。该产品是DIN35 1*1 OI-V(I)x-Px-FOx系列的升级产品,JSD TAF-1001S系列V/F频率脉冲信号隔离转换器采用超薄外壳及超宽工作电源(9-36VDC)设计,产品内部采用SMD贴片工艺及模块化电路设计,性能更加稳定可靠,新型隔离技术使信号输入、信号输出、工作电源之间相互隔离,隔离电压高达3000VDC,该频率脉冲信号转换器广泛应用于调相、调频、模/数转换、数字电压表、数据测量、机床的程序控制和数字控制技术及远距离遥测遥控设备中。该频率脉冲信号隔离变送器为国际标准DIN35mm安装方式,方便用户安装,出厂时已经校正,接线即可使用。如需给二线制传感器(变送器)供电请选购JSD TAF-1021S系列产品,如需二进二出模拟量转频率脉冲V/F转换器请选购:JSD TAF-2002,需技术资料请联系深圳捷晟达科技有限公司。

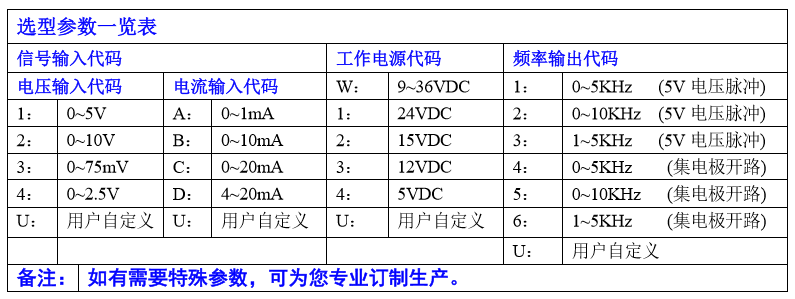

产品选型表:
