1000VDC隔离正电压双输出非稳压DC-DC电源模块D系列

产品类别： DC-DC电源模块 产品说明： D系列DC-DC电源模块是双隔离双输出两路正电压的一款小体积电源,该产品可用在安防,仪器仪表,汽车电子,可有效的抑制地线引起的干扰,也可对电源电压转换,升降压等. 产品型号： DxxxxxxS(D)-xW 资料下载： 输入电源电压(VDC)： 5/9/12/15/24 输出电源电压(VDC)： 3.3/5/9/12/15/24 隔离电压(VDC)： 1000VDC 输出功率(W)： 0.1-2 产品精度(%)： ±5 产品尺寸(mm)： 19.6*6.0*10 输出路数： 双路正电压输出 封装方式： SIP7/DIP14

                              1000VDC隔离正电压双输出非稳压DC-DC电源模块D系列
产品应用:
DxxxxxxS/D-xW系列产品专门应用于产品电路上分布电源系统需要产生两组与输入电源隔离的应用场合设计,产品适用于：
1、 开关电源，稳压电源电压变换及分布电源的提供
2、 安防设备，广电设备供电，隔离及电压变换
3、 电源地线环流及干扰抑制
4、 输入电源的电压变化≤±5%
5、 输入输出之间隔离电压≤1000VDC
6、 输出电压精度及输出纹波噪声要求不高的场合
产品特点：
◆小体积, 低成本
◆无需外加元器件
◆高效率，温度特性好
◆可持续短路保护
◆隔离电压1000VDC
◆工作温度范围宽(-40°C~+85°C)
◆国际标准引脚封装方式
◆符合RoHS指令
◆输出功率从0.1W-2W可选择
◆输入电压:5VDC/9VDC/12VDC/15VDC/24VDC
◆正电压双输出:3.3VDC/5VDC/9VDC/12VDC/15VDC/24VDC
特性参数:

特性标识	参数名称	测试条件	最小	典型值	最大	单位
绝缘特性	隔离电压	时间1分钟,漏电流<1mA	500	1000		VDC
	绝缘电阻			1000		MΩ
	隔离电容				50	PF
一般特性	存储湿度				95	%
	存储温度		-55		105	℃
	工作温度		-45		85	℃
	工作外壳温升			15	25	℃
	引脚焊接温度	焊点距外壳1.5mm,10秒			300	℃
	冷却方式		自然空冷
	塑封材料		阻燃耐热环氧树脂（UL94－V0）
	平均无故障时间		350			万小时
	产品重量			2	3	g
输入特性	输入电压值		3.3	12	24	VDC
	输入电压范围值				±10	%
输出特性	输出功率		0.1		2	W
	电压精度				±5	%
	纹波及噪音	( 20 MHz BW)			150	mVp-p
	效率		70		85	%
	线性电压调节率	输入电压变化1%			±1.2	%
	负载调整率	20%~100%负载			±8	%
	温度漂移系数	100%满载			0.03	%/℃
	输出短路保护				1	S
	开关频率		60	125		KHz
体积特性	SIP封装尺寸	功率：0.1~1W	19.60 x 6.00 x10.00			mm
	SIP封装尺寸	功率：2W	19.60 x7.00 x10.00			mm
	DIP封装尺寸	功率：0.1~2W	20.4 x 10.0 x 8.2			mm

产品选型表:

产品型号	输入（IN）		空载 电流 (mD)	输出（V/Iout）			效率     (%)    (Typ.)
	电压(VDC)	电流（mD）		电压(VDC)	负载电流(mD)
				标称电压值	MDx	Min
D050505S-1W	5	282	28	5/5	100/100	10/10	71
D050909S-1W	5	267	26	9/9	55/55	6/6	75
D051515S-1W	5	250	25	15/15	34/34	4/4	80
D120505S-1W	12	104	16	5/5	100/100	10/10	80
D121212S-1W	12	107	13	12/12	42/42	5/5	78
D121515S-1W	12	107	12	15/15	34/34	4/4	78
D240505S-1W	24	56	12	5/5	100/100	10/10	74
D241212S-1W	24	55	10	12/12	42/42	5/5	76
D241515S-1W	24	53	8	15/15	34/34	5/5	78
D050505S-2W	5	556	42	5/5	200/200	20/20	72
D050909S-2W	5	540	38	9/9	111/111	12/12	74
D051212S-2W	5	526	35	12/12	84/84	9/9	76
D120505S-2W	12	225	22	5/5	200/200	20/20	74
D121212S-2W	12	208	20	12/12	84/84	9/9	80
D121515S-2W	12	208	20	15/15	67/67	7/7	80
D240505S-2W	24	110	12	5/5	200/200	20/20	76
D241212S-2W	24	104	9	12/12	84/84	9/9	80
D241515S-2W	24	103	8	15/15	67/67	7/7	81
D050505D-1W	5	282	28	5/5	100/100	10/10	71
D051212D-1W	5	256	26	12/12	42/42	5/5	78
D051515D-1W	5	250	25	15/15	34/34	4/4	80
D120505D-1W	12	103	16	5/5	100/100	10/10	80
D121212D-1W	12	107	13	12/12	42/42	5/5	78
D240505D-1W	24	56	12	5/5	100/100	10/10	74
D241212D-1W	24	55	10	12/12	42/42	5/5	76
D241515D-1W	24	53	8	15/15	34/34	5/5	78
D050505D-2W	5	556	42	5/5	200/200	20/20	72
D050909D-2W	5	540	38	9/9	111/111	12/12	74
D051515D-2W	5	513	35	15/15	67/67	7/7	78
D120505D-2W	12	225	22	5/5	200/200	20/20	74
D121212D-2W	12	208	20	12/12	84/84	9/9	80
D121515D-2W	12	208	20	15/15	67/67	7/7	80
D240505D-2W	24	110	12	5/5	200/200	20/20	76
D241212D-2W	24	104	9	12/12	84/84	9/9	80
D241515D-2W	24	103	8	15/15	67/67	7/7	81

技术资料：http://www.jsd-iae.com/down/201282516033491.pdf

更多DC-DC模块电源技术手册: http://www.jsd-iae.com/DC-DC_Converter.htm

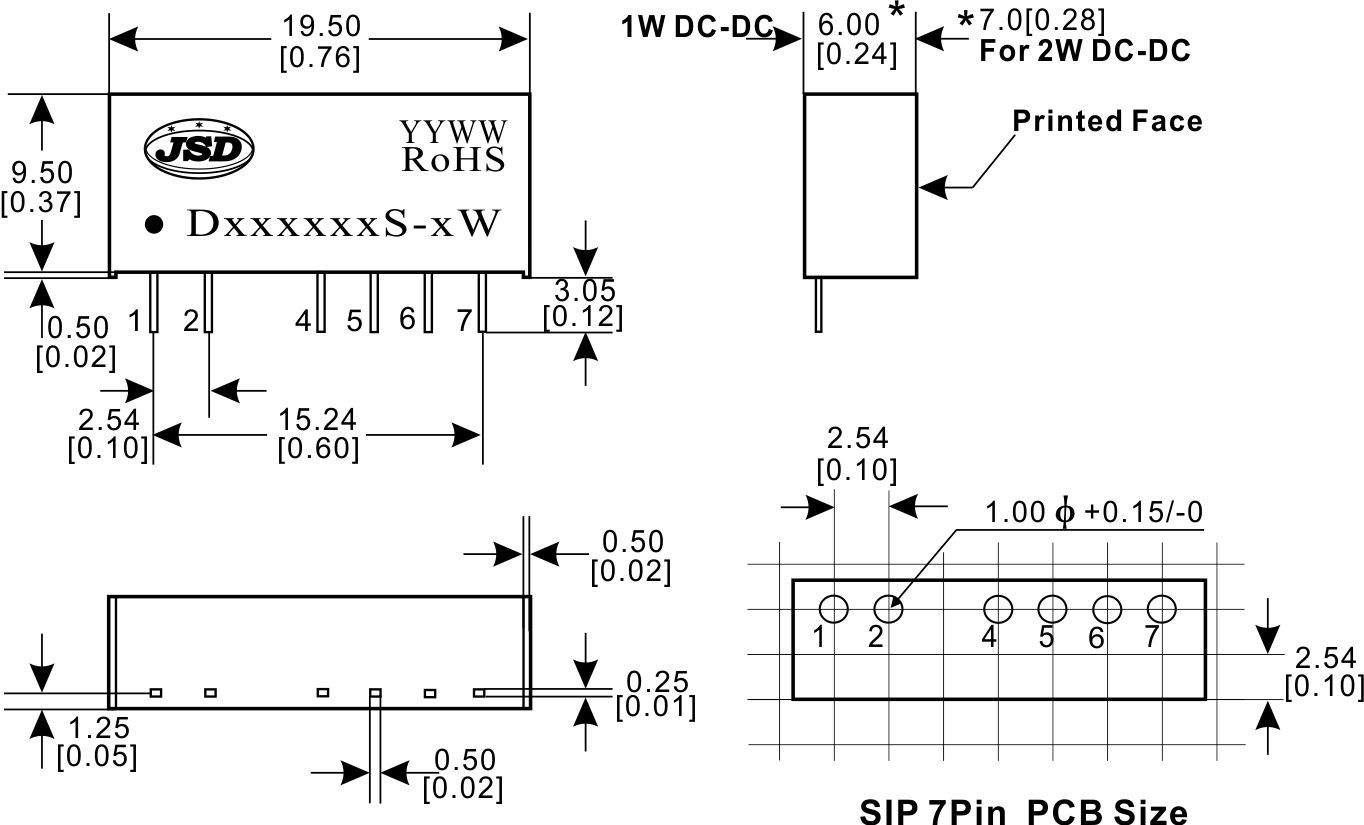

产品尺寸图及PCB布板图:
