1000VDC隔离定电压输入非稳压正电压输出DC-DC电源BLS/LD系列
类型：DC-DC电源模块 日期：2012-8-6 13:15:18 点击：2515
| 产品类别： |
DC-DC电源模块 |
| 产品说明： |
定电压BLS/BLD系列模块电源为小体积,SIP阻燃封装,内部SMD贴片工艺设计,集成度高,性能稳定可靠,应用于安防,仪器仪表,智能化控制系统中. |
| 产品型号： |
BxxxxLS(D)-xW |
资料下载： |
|
| 输入电源电压(VDC)： |
3.3/5/9/12/15/24 |
输出电源电压(VDC)： |
3.3/5/9/12/15/24 |
| 隔离电压(VDC)： |
1000 |
输出功率(W)： |
0.1-2W |
| 产品精度(%)： |
5 |
产品尺寸(mm)： |
19.6*6.0*10
19.6x7.0*10
20.4*10*8.2 |
| 输出路数： |
正电压单输出 |
封装方式： |
SIP7/DIP14 |
|
|
定电压输入非稳压正电压单输出DC-DC电源BLS(D)系列
产品特点:
◆小体积，低成本，符合阻燃标准
◆使用方便，无需外加元器件
◆高效率，温度特性好
◆SIP7/DIP14封装方式
◆隔离电压1000VDC
◆工作温度范围宽(-40°C-+85°C )
◆国际标准引脚封装方式
◆符合RoHS指令 ◆输出功率从0.1-2W可选择 ◆产品精度为±5% ◆正电压输入(3.3/5/9/12/15/24)VDC
◆正电压输出(3.3/5/9/12/15/24)VDC
产品应用: BxxxxLS/LD-xW系列产品专门应用于产品电路上分布电源系统需要产生一组与输入电源隔离的应用场合设计,产品适用于：
1、 电源系统分布，数字电路隔离及电压的变换
2、 安防设备，广电设备供电，隔离及电压变换
3、 输入电源的电压变化≤±10%
4、 输入输出之间隔离电压≤1000VDC
5、 输出电压精度及输出纹波噪声要求都不高的场合
特性参数:
|
特性标识 |
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
绝缘特性 |
隔离电压 |
时间1分钟,漏电流<1mA |
|
3000 |
|
VDC |
|
绝缘电阻 |
|
|
1000 |
|
MΩ |
|
隔离电容 |
|
|
|
50 |
PF |
|
一般特性 |
存储湿度 |
|
|
|
95 |
% |
|
存储温度 |
|
-55 |
|
105 |
℃ |
|
工作温度 |
|
-45 |
|
85 |
℃ |
|
工作外壳温升 |
|
|
15 |
25 |
℃ |
|
引脚焊接温度 |
焊点距外壳1.5mm,10秒 |
|
|
300 |
℃ |
|
冷却方式 |
|
自然空冷 |
|
塑封材料 |
|
阻燃耐热环氧树脂（UL94－V0） |
|
平均无故障时间 |
|
350 |
|
|
万小时 |
|
产品重量 |
|
|
2 |
3 |
g |
|
输入特性 |
输入电压值 |
|
3.3 |
|
24 |
VDC |
|
输入电压范围值 |
|
|
|
±10 |
% |
|
输出特性 |
输出功率 |
|
0.1 |
|
2 |
W |
|
电压精度 |
|
|
|
±5 |
% |
|
纹波及噪音 |
( 20 MHz BW) |
|
|
150 |
mV p-p |
|
效率 |
|
70 |
|
85 |
% |
|
线性电压调节率 |
输入电压变化1% |
|
|
±1.2 |
% |
|
负载调整率 |
20%~100%负载 |
|
|
±8 |
% |
|
温度漂移系数 |
100%满载 |
|
|
0.03 |
%/℃ |
|
输出短路保护 |
|
|
|
1 |
S |
|
开关频率 |
|
60 |
125 |
|
KHz |
|
体积特性 |
SIP封装尺寸 |
功率：0.1~1W |
19.60 x 6.00 x10.00 |
mm |
|
SIP封装尺寸 |
功率：2W |
19.60 x7.00 x10.00 |
mm |
|
DIP封装尺寸 |
功率：0.1~2W |
20.4 x 10.0 x 8.2 |
mm |
产品选型表:
|
产品型号 |
输入（IN） |
空载
电流 (mA) |
输出（V/Iout） |
效率
(%)
(Typ.) |
|
电压(VDC) |
电流（mA） |
电压(VDC) |
负载电流(mA) |
|
标称电压值 |
Max |
Min |
|
B0505LS/LD-W25 |
5 |
81 |
9 |
5 |
50 |
5 |
62 |
|
B1205LS/LD-W25 |
12 |
34 |
6 |
5 |
50 |
5 |
62 |
|
B2405LS/LD-W25 |
24 |
17 |
5 |
5 |
50 |
5 |
62 |
|
B2415LS/LD-W25 |
24 |
15 |
4 |
15 |
17 |
2 |
65 |
|
B0503LS/LD-W5 |
5 |
167 |
16 |
3.3 |
150 |
15 |
60 |
|
B0505LS/LD-W5 |
5 |
159 |
12 |
5 |
100 |
10 |
63 |
|
B1205LS/LD-W5 |
12 |
67 |
11 |
5 |
100 |
10 |
62 |
|
B1215LS/LD-W5 |
12 |
63 |
10 |
15 |
34 |
4 |
66 |
|
B2412LS/LD-W5 |
24 |
32 |
7 |
12 |
42 |
5 |
65 |
|
B0503LS/LD-W75 |
5 |
246 |
22 |
3.3 |
227 |
23 |
61 |
|
B0505LS/LD-W75 |
5 |
238 |
22 |
5 |
150 |
15 |
63 |
|
B0515LS/LD-W75 |
5 |
238 |
14 |
15 |
50 |
5 |
63 |
|
B1205LS/LD-W75 |
12 |
100 |
15 |
5 |
150 |
15 |
62 |
|
B1215LS/LD-W75 |
12 |
96 |
10 |
15 |
50 |
5 |
65 |
|
B2412LS/LD-W75 |
24 |
66 |
7 |
12 |
63 |
7 |
63 |
|
B2415LS/LD-W75 |
24 |
64 |
7 |
15 |
50 |
5 |
65 |
|
B0505LS/LD-1W |
5 |
263 |
27 |
5 |
200 |
20 |
76 |
|
B0512LS/LD-1W |
5 |
256 |
26 |
5 |
84 |
9 |
78 |
|
B0524LS/LD-1W |
5 |
256 |
26 |
24 |
42 |
5 |
78 |
|
B1205LS/LD-1W |
12 |
113 |
13 |
12 |
200 |
20 |
74 |
|
B1215LS/LD-1W |
12 |
104 |
11 |
15 |
67 |
7 |
80 |
|
B1224LS/LD-1W |
12 |
101 |
10 |
24 |
42 |
5 |
82 |
|
B2405LS/LD-1W |
24 |
54 |
8 |
5 |
200 |
20 |
77 |
|
B2409LS/LD-1W |
24 |
54 |
8 |
9 |
111 |
12 |
77 |
|
B2412LS/LD-1W |
24 |
54 |
8 |
12 |
84 |
9 |
77 |
|
B2415LS/LD-1W |
24 |
55 |
7 |
15 |
67 |
7 |
76 |
|
B0503LS/LD-2W |
5 |
571 |
60 |
3.3 |
606 |
61 |
70 |
|
B0505LS/LD-2W |
5 |
513 |
42 |
5 |
400 |
40 |
78 |
|
B0512LS/LD-2W |
5 |
500 |
26 |
12 |
167 |
17 |
80 |
|
B1205LS/LD-2W |
12 |
222 |
22 |
5 |
400 |
40 |
75 |
|
B1212LS/LD-2W |
12 |
208 |
20 |
12 |
167 |
17 |
80 |
|
B1215LS/LD-2W |
12 |
214 |
18 |
15 |
133 |
14 |
78 |
|
B2405LS/LD-2W |
24 |
111 |
8 |
5 |
400 |
20 |
75 |
|
B2412LS/LD-2W |
24 |
101 |
8 |
12 |
167 |
17 |
82 |
|
B2415LS/LD-2W |
24 |
98 |
8 |
15 |
133 |
14 |
85 |

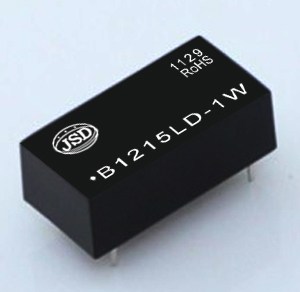

产品实物图:
|
