  • 1000VDC隔离定电压输入非稳压正负双电压输出DC-DC电源A系列

    类型:DC-DC电源模块  日期:2012-8-6 0:41:11  点击:2388
    产品类别: DC-DC电源模块
    产品说明: 定电压A系列DC-DC电源模块体积小,低成本,SMD贴片工艺,应用于电子设备,仪器仪表,安防,工控智能化等行业中.
    产品型号: AxxxxS(D)-xW 资料下载:
    输入电源电压(VDC): 3.3/5V/9/12/15/24 输出电源电压(VDC): ±3.3/±5/±9
    ±12/±15/±24
    隔离电压(VDC): 1000 输出功率(W): 0.1W-2W
    产品精度(%): 5% 产品尺寸(mm): 19.6*6.0*10
    19.6*7.0*10
    20.4*10.0*8.2
    输出路数: 正负电压双输出 封装方式: SIP7/DIP14
    1000VDC隔离定电压输入非稳压正负双电压输出DC-DC电源A系列
                                     定电压输入非稳压正负双电压输出DC-DC电源模块A系列
    产品特点:
    ◆小体积,低成本
    ◆高效率
    ◆温度特性好
    ◆SIP7/DIP14封装方式
    ◆隔离电压1000VDC
    ◆工作温度范围宽(-40°C~+85°C )
    ◆国际标准引脚封装方式
    ◆符合RoHS指令
    ◆正电压输入(5VDC/9VDC/12VDC/15VDC/24VDC)
    ◆正负双电压输出((±3.3VDC±5VDC/±9VDC/±12VDC/±15VDC/±24VDC)

    产品应用:
    AxxxxS/D-xW系列产品专门应用于产品电路上分布电源系统需要产生一组或几组与输入电源隔离的应用场合而设计,产品适用于:
    1、 电源系统分布,隔离及电压的变换
    2、 给运放电路提供双电压电源供电
    3、 输入电源的电压变化≤±10%
    4、 输入输出之间隔离电压≤1000VDC
    5、 输出电压精度及输出纹波噪声要求都不高的场合

    特性参数:
    特性标识
    参数名称
    测试条件
    最小
    典型值
    最大
    单位
    绝缘特性
    隔离电压
    时间1分钟,漏电流<1mA

    1000

    VDC
    绝缘电阻


    1000

    隔离电容



    50
    PF
    一般特性
    存储湿度



    95
    %
    存储温度

    -55

    105
          ℃
    工作温度

    -45

    85
          ℃
    工作外壳温升


    15
    25
          ℃
    引脚焊接温度
    焊点距外壳1.5mm,10秒


    300
          ℃
    冷却方式

    自然空冷
    塑封材料

    阻燃耐热环氧树脂(UL94-V0)
    平均无故障时间

    350


    万小时
    产品重量


    2
    3
    g
    输入特性
    输入电压值

    3.3

    24
    VDC
    输入电压范围值



    ±10
    %
    输出特性
    输出功率

    0.1

    2
    W
    电压精度



    ±5
    %
    纹波及噪音
    ( 20 MHz BW)


    150
    mVp-p
    效率

    70

    85
    %
    线性电压调节率
    输入电压变化1%


    ±1.2
    %
    负载调整率
    20%~100%负载


    ±8
    %
    温度漂移系数
    100%满载


    0.03
    %/℃
    输出短路保护



    1
    S
    开关频率

    60
    125

    KHz
    体积特性
    SIP封装尺寸
    功率:0.1~1W
    19.60 x 6.00 x10.00
    mm
    SIP封装尺寸
    功率:2W
    19.60 x7.00 x10.00
         mm
    DIP封装尺寸
    功率:0.1~2W
    20.4 x 10.0 x 8.2
         mm
    选型一览表:
    产品型号
    输入(IN
    空载
    电流 (mA)
    输出(V/Iout
    效率
    (%)
    (Typ.)
    电压(VDC)
    电流(mA
    电压(VDC)
    负载电流(mA)
    标称电压值
    Max
    Min
    A0505S-1W
    5
    282
    28
             ±5
    ±100
    ±10
    71
    A0509S-1W
    5
    256
    23
    ±9
    ±55
    ±6
    78
    A0515S-1W
    5
    250
    20
     ±15
    ±34
    ±4
    78
    A1205S-1W
    12
    113
    16
    ±5
    ±100
    ±10
    74
    A1212S-1W
    12
    105
    12
     ±12
    ±42
    ±5
    79
    A1215S-1W
    12
    103
    12
     ±15
    ±34
    ±4
    80
    A2403S-1W
    24
    56
    11
     ±3.3
    ±150
    ±15
    75
    A2405S-1W
    24
    54
    9
    ±5
    ±100
    ±10
    77
    A2412S-1W
    24
    53
    8
     ±12
    ±42
    ±5
    79
    A0505S-2W
    5
    555
    40
    ±5
    ±200
    ±20
    72
    A0509S-2W
    5
    541
    38
    ±9
    ±111
    ±12
    74
    A0512 -2W
    5
    526
    35
     ±12
    ±84
    ±9
    76
    A1205S-2W
    12
    225
    22
    ±5
    ±200
    ±20
    74
    A1212S-2W
    12
    211
    20
     ±12
    ±84
    ±9
    79
    A1215S-2W
    12
    208
    20
     ±15
    ±67
    ±7
    80
    A2405S-2W
    24
    111
    11
    ±5
    ±200
    ±20
    75
    A2412S-2W
    24
    105
    9
     ±12
    ±84
    ±9
    79
    A2415S-2W
    24
    103
    8
     ±15
    ±67
    ±7
    79
    A0505D-1W
    5
    282
    28
              ±5
    ±100
    ±10
    71
    A0512D-1W
    5
    252
    25
     ±12
    ±42
    ±5
    79
    A0515D-1W
    5
    250
    20
     ±15
    ±34
    ±4
    80
    A1205D-1W
    12
    113
    16
    ±5
    ±100
    ±10
    74
    A1212D-1W
    12
    105
    12
     ±12
    ±42
    ±5
    79
    A2403D-1W
    24
    56
    11
     ±3.3
    ±150
    ±15
    75
    A2405D-1W
    24
    54
    9
             ±5
    ±100
    ±10
    77
    A2412D-1W
    24
    53
    8
     ±12
    ±42
    ±5
    79
    A0505D-2W
    5
    555
    40
    ±5
    ±200
    ±20
    72
    A0509D-2W
    5
    541
    38
    ±9
    ±111
    ±12
    74
    A0512D-2W
    5
    526
    35
     ±12
    ±84
    ±9
    76
    A1205D-2W
    12
    225
    22
    ±5
    ±200
    ±20
    74
    A1212D-2W
    12
    211
    20
     ±12
    ±84
    ±9
    79
    A1215D-2W
    12
    208
    20
     ±15
    ±67
    ±7
    80
    A2405D-2W
    24
    111
    11
    ±5
    ±200
    ±20
    75
    A2412D-2W
    24
    105
    9
     ±12
    ±84
    ±9
    79
    A2415D-2W
    24
    103
    8
     ±15
    ±67
    ±7
    79

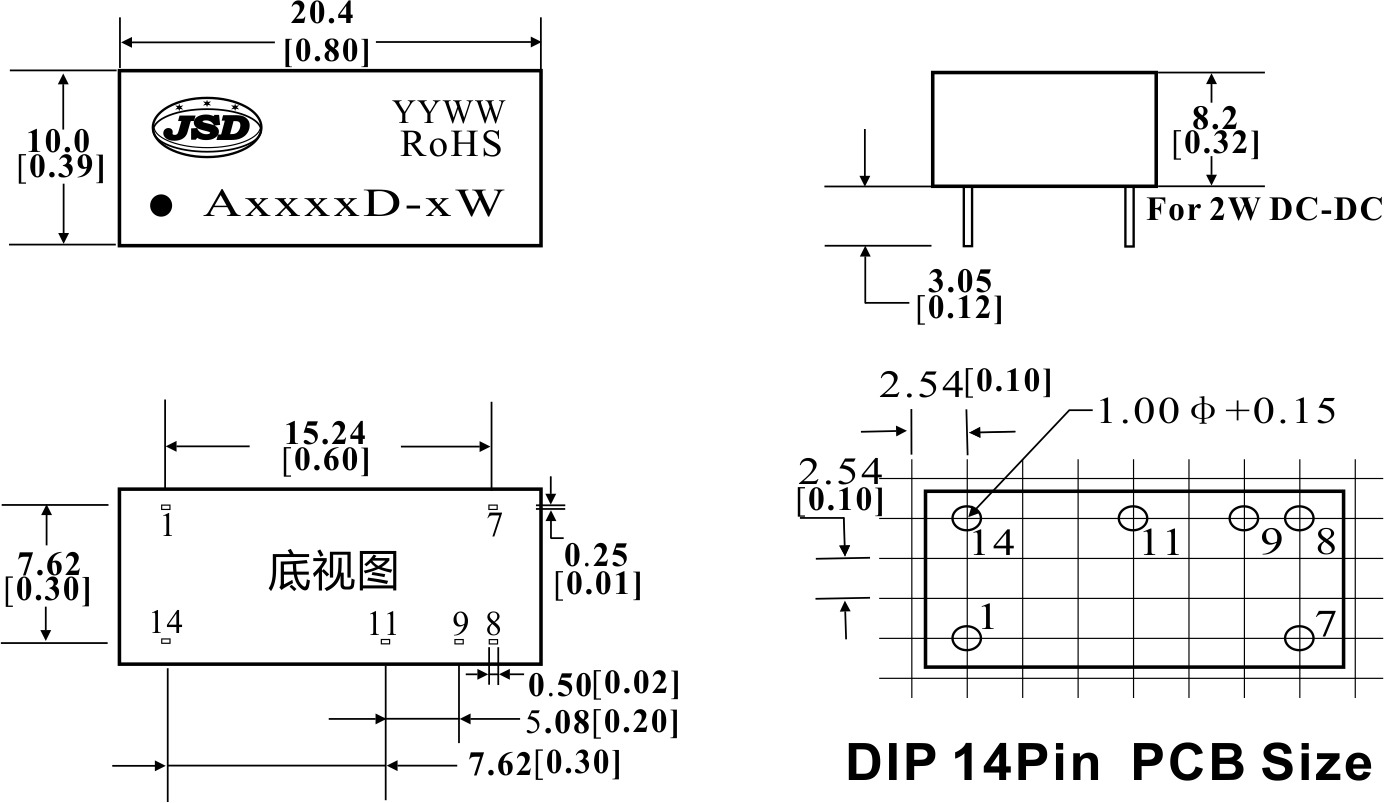

    尺寸图及
    PCB布板图:


    引脚功能描述:
    Pin脚描述
    功能描述
    Pin脚描述
    功能描述
    封装方式
    1
    输入正 Vin+
    8
    - - -
    SIP
    封装
    系列
    2
    输入负 Vin-
    9
    - - -
    3
    空脚
    10
    - - -
    4
    输出负 Vout-
    11
    - - -
    5
    公共端 Com
    12
    - - -
    6
    输出正 Vout+
    13
    - - -
    7
    空脚
    14
    - - -
    1
    输入负 Vin-
    8
    公共端 Com
    DIP
    封装
    系列
    2
    空脚
    9
    输出正 Vout+
    3
    空脚
    10
    空脚
    4
    空脚
    11
    输出负 Vout-
    5
    空脚
    12
    空脚
    6
    空脚
    13
    空脚
    7
    NC脚
    14
    输入正 Vin+

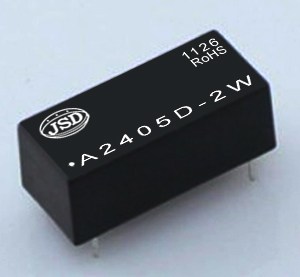

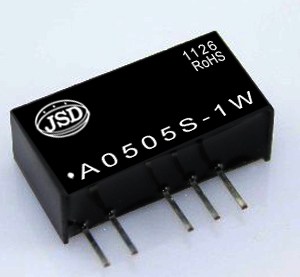

    电源模块实物图:
