模拟量mV级小信号隔离放大器的应用

类型:隔离放大器  日期:2012-6-3 22:58:42  点击:4090
                                         JSD OI-MS系列模拟量mV级小信号隔离放大器的应用
概述:
深圳捷晟达科技的JSD OI-MS系列隔离放大器是一种将模拟量电压小信号按比例隔离变换成标准的0-10V/0-5V/1-5V或客户指定电压的混合集成电路。该mV级隔离放大器芯片上集成了一组多路高隔离微功耗的DC-DC电源和几个高性能的信号隔离变换电路组成,该JSD OI MS系列mV级隔离放大器芯片产品适用于:0-10mV/0-20mV/0-30mV/0-40mV/0-50mV/0-60mV/0-75mV/0-100mV/0-150mV/0-200mV的小信号放大并隔离。该小信号隔离放大器的隔离电源除了为内部放大电路供电外,还可以向外(信号输入/输出端)提供两组隔离的直流电源和两个基准电压源,可供外部电路扩展时使用,如电桥电路、基准电路等。该产品设计采用芯片式封装,SMD贴片工艺结构设计以及采用全新隔离措施使该芯片能达到2500VDC的隔离电压,工作电源、信号输入、信号输出间相互隔离。该隔离器满足工业级温度范围,并能潮湿、震动的恶劣环境中。
JSD OI-MS系列隔离放大器使用非常方便,只需外部接入极少元件,即可实现模拟量小信号的隔离与变送,是您设计时理想的选择。该系列隔离放大器采用标准的DIP24脚引脚封装和国标标准的DIN35mm导轨安装方式。前者可以直接焊接在仪器仪表及各种应用电路里面,给用户节约了研发成本,开发周期及设计空间的提升;后者是安装控制室及控制机柜,用户安装接好引线后即可使用,无需调节,节约时间。
JSD OI-MS系列隔离放大器采用原装进口芯片设计,隔离采用光电隔离,具有更强的抗EMC电磁干扰特性。
特点:
◆  0-10mV/0-20mV/0-30mV/0-40mV/0-50mV/0-60mV/0-75mV/0-100mV/0-150mV/0-200mV 的小信号隔离放大
◆ 精度等级:0.1  0.2级
◆ 全量程极高的线性度(非线性度<0.1%)
◆ 工作电源、信号输入与信号输出间 2500VDC三隔离
◆ 工作电源:5VDC/12VDC/15VDC/24VDC单电源供电即可
◆  向用户提供两组隔离电源:5VDC~24VDC
◆  提供输入端1.25VDC,输出端隔离5VDC,精度为2%的基准电压源
◆  超小体积,占PCB板空间小
◆  标准DIP 24PIN封装,符合UL94-V0阻燃标准
◆  工业级温度范围: -45~+85 ℃
典型应用:
◆   模拟量mV级信号数据隔离、采集与变换
◆   工业现场信号隔离、变换及监测
◆   PLC & FA 电机信号隔离控制
◆   地线干扰抑制
◆   仪器仪表与传感器信号收发及变换
◆   信号远程无失真传输
◆   电力设备监控、医疗电子设备的安全隔离

详细技术资料
http://www.jsd-iae.com/down/2014529112445616.pdf

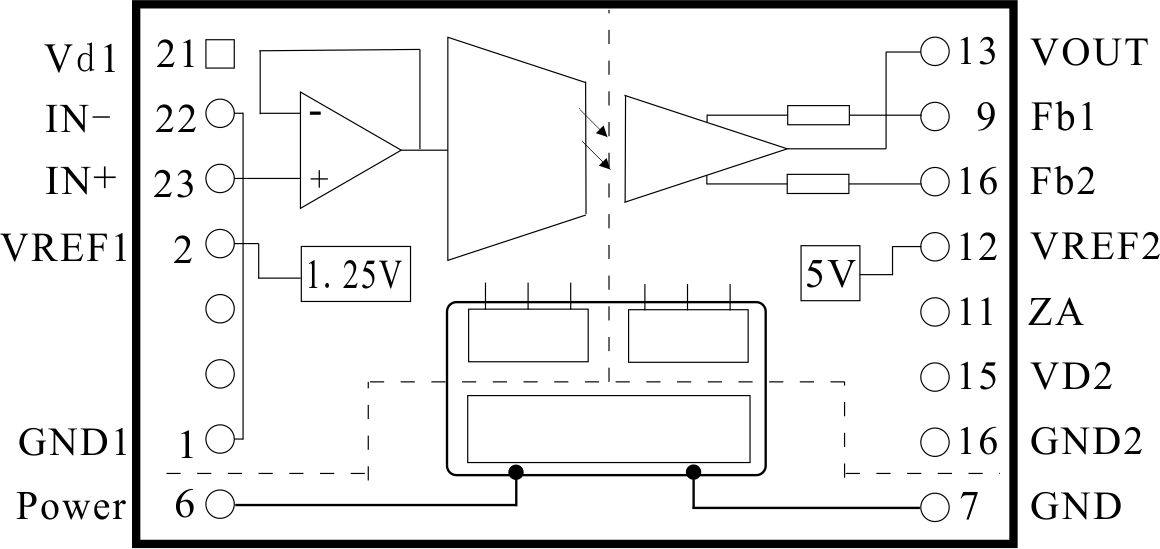

简化原理图:

mV隔离放大器应用:
小信号隔离放大器应用图:

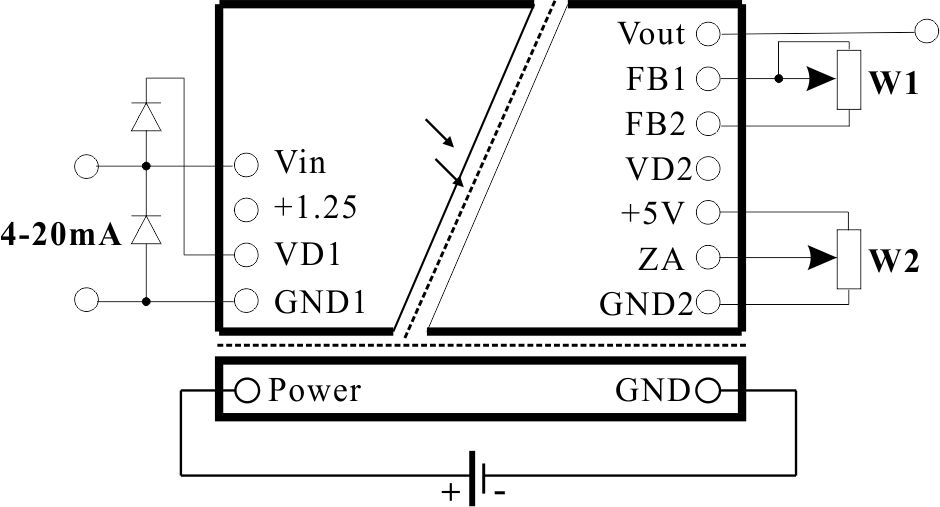

1、输入4-20mA时,JSD OI-MS系列隔离放大器典型接线图(图2)

                                 图2  电流输入典型接线

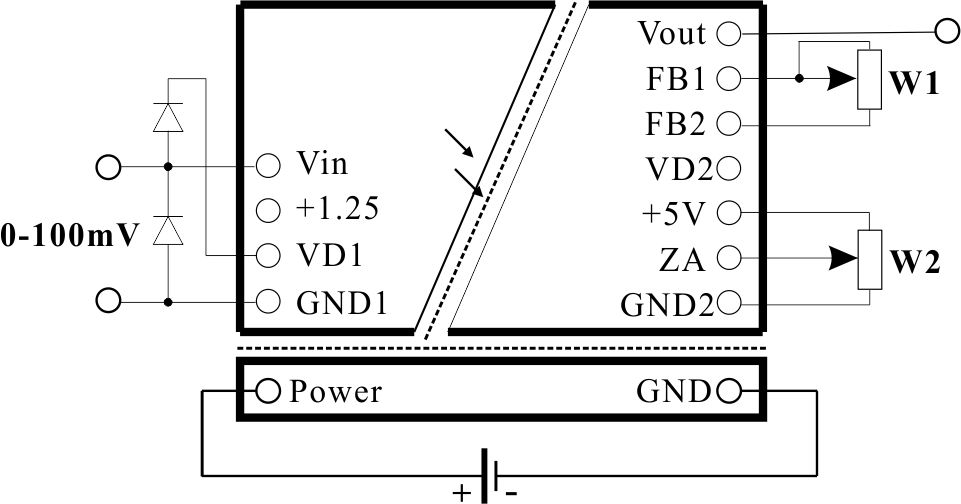

2、输入mV级电压信号时,JSD OI-MS系列隔离放大器典型接线图(图3)


                                                                       图3  mV级电压输入典型接线
3、mV级隔离放大器应用举例

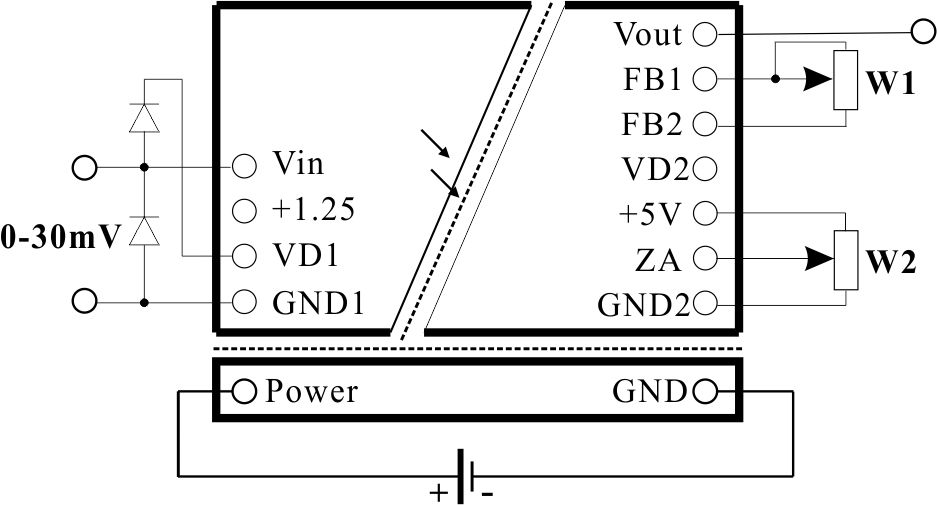

应用实例1:(图4)
用隔离放大器测量模拟量小信号Vin:0~30mVDC直流电压信号;Vout:1~5V DC 隔离信号。取W1=100K(多圈电位器),W2=50K(多圈电位器),输入时0mV时,调节W2使输出电压信号对应1V,输入 30mV时,调节W1使输出电压信号对应5V。如此反复调节可提高输出电压精度,按此方法重复调节2~3次即可。


                                                                            图4  隔离放大器测量模拟量小信号
应用实例2:(图5)
用隔离放大器测量模拟量高电压信号
Vin:0~100VDC直流电压信号;Vout:0~5VDC隔离信号。在输入端加分压电阻,取R1=100K,R2=1K,  W1=100K(多圈电位器),W2=20K(多圈电位器) 输入时0V时,调节W2使输出电压信号对应0V,输入 100V时,调节W1使输出电压信号对应5V。如此反复调节可提高输出电压信号精度,按此方法重复调节2~3次即可。

                                                                     图5  隔离放大器测量模拟量高电压信号

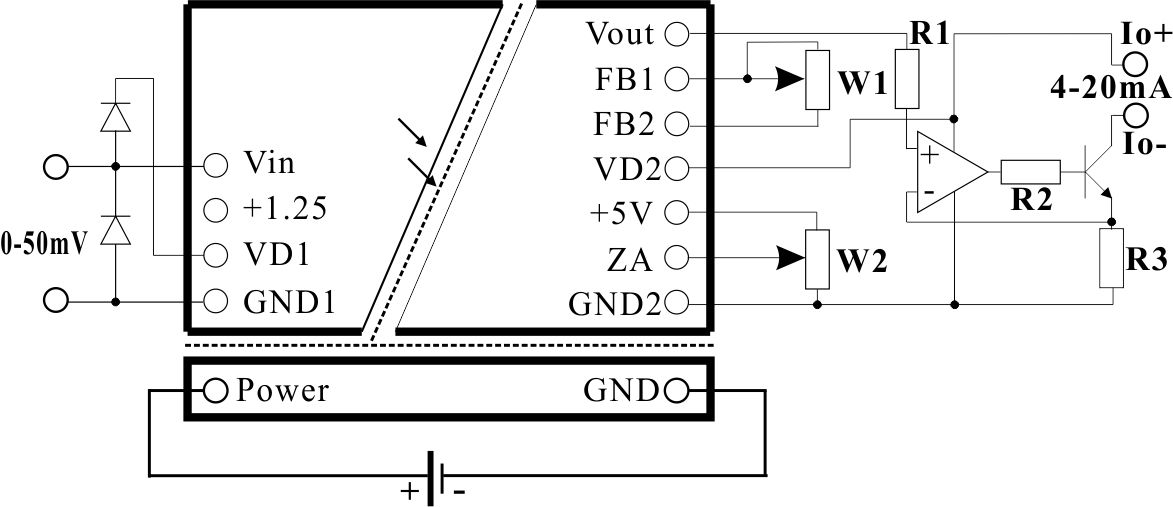

应用实例3:(图6)
用隔离放大器实现小信号隔离放大与变换
Vin:0~50mVDC直流电压信号;Iout:4-20mA隔离信号。取W1=100K(多圈电位器),W2=50K(多圈电位器),R1=1K,R2=1K,R3=250Ω。输入时0V时,调节W2使(Vout处)输出电压信号对应1V,输入 50mV时,调节W1使(Vout处)输出电压信号对应5V。如此反复调节可提高输出电流信号精度,按此方法重复调节2~3次即可。相应的,在Io+和Io-之间就会产生标准的4-20mA电流信号。

                                                      图6  隔离放大器实现小信号隔离放大与变换

详细技术资料: http://www.jsd-iae.com/down/2014529112445616.pdf

备注:
用户在调试mV级隔离放大器时,监测输出的多功能万用表,请使用高精度万用表(多功能万用表显示最好在三位半以上)最佳,这样校正的隔离器输出精度更高,更精确。
外形尺寸及布板图:
