捷晟达科技隔离变送器接线应用说明

深圳捷晟达科(JSD科技)专业研发制造销售隔离变送器(模拟量隔离变送器/隔离放大器)的高新技术企业,捷晟达科技的隔离变送器产品可把:模拟量信号,交流信号,mV小信号,RMS真有交值,V/F,I/F(FV/,F/I) 频率脉冲信号,绝对值信号, 电阻(电子尺,位移,电位器,电位计)信号,热电阻温度信号,热电偶信号,功率信号,高压(大电流)信号,差分(压力,拉力,差压,称重)信号,转速信号,PWM信号, 数字信号,开关量信号按线性比例转换成一一对应关系的小型仪器设备。

捷晟达科技(JSD科技)的隔离变送器有一进一出,一进二出,一进三出,一进四出,二进二出,三进三出,四进四出的,都具有隔离,分配,转换,无失真远距离传送,抗EMC干扰能力等.产品精度高,线性度良好,DIN导轨安装方式,用户接线即可使用。

更多隔离变送器隔离放大器技术手册下载

隔离变送器手册下载：http://www.jsd-iae.com/Isolation_Transmitter.htm

隔离放大器手册下载：http://www.jsd-iae.com/Isolation_Amplifiers.htm
我们来看下捷晟达科技(JSD科技)的隔离变送器接线应用说明:

1、一进一出模拟量高精度隔离变送器(JSD TAM-1001系列)

该隔离变送器为一进一出,可把模拟量直流电压电流信号采集无失真远传,并具有隔离,转换,变送,放大功能,该产品输入与输出呈线性对应关系,该产品精度高,线性度良好,隔离电压高达3000VDC,广泛应用PLC,DCS,PC采集及工控系统中,免调节,安装后直接使用.

资料下载: http://www.jsd-iae.com/down/JSD-TAM-1001.pdf

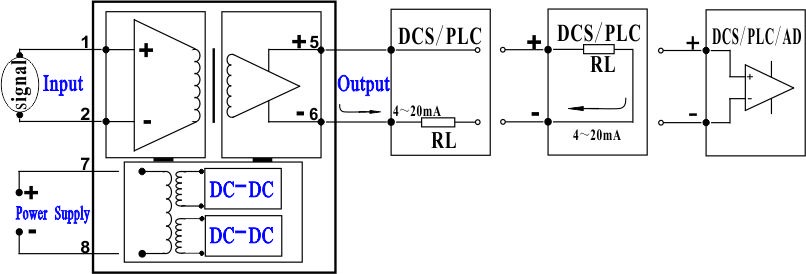

接线应用图如下:

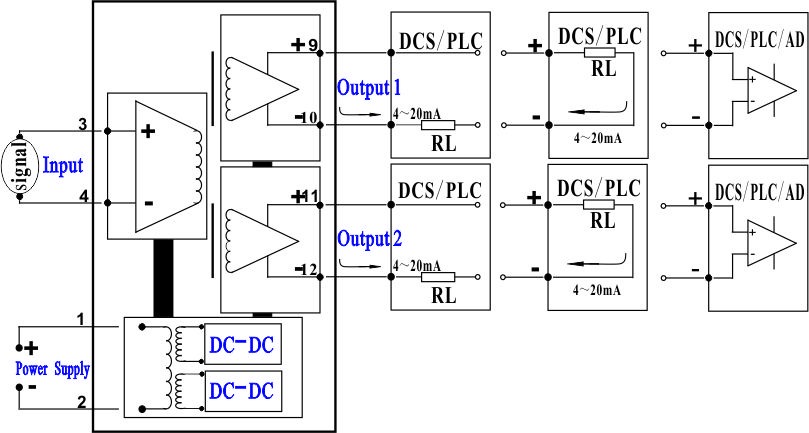

2、一进二出模拟量隔离变送器(DIN35 1x2 MI系列)

     技术资料下载: http://www.jsd-iae.com/down/2014824172331582.pdf
     该隔离变送器为电磁隔离系列,产品精度和产品温度性能极佳,内部SMD贴片工艺,使该变送器产品隔离电压达到2500VDC,该隔离变达器产品为五隔离,即输入与电源与双输出间相互隔离,该产品具有隔离,放大,远传,无失真分配功能,可把前端传感器输入的模拟量信号采集后无失真的分配出两路模拟量信号以供控制设备使用(如:PLC,DCS,A/D),该产品供电电源5VDC,12VDC,15VDC,24VDC可选,如需要220VAC供电的,请选JSD TAM-1521系列隔离变送器产品.接线应用图如下:

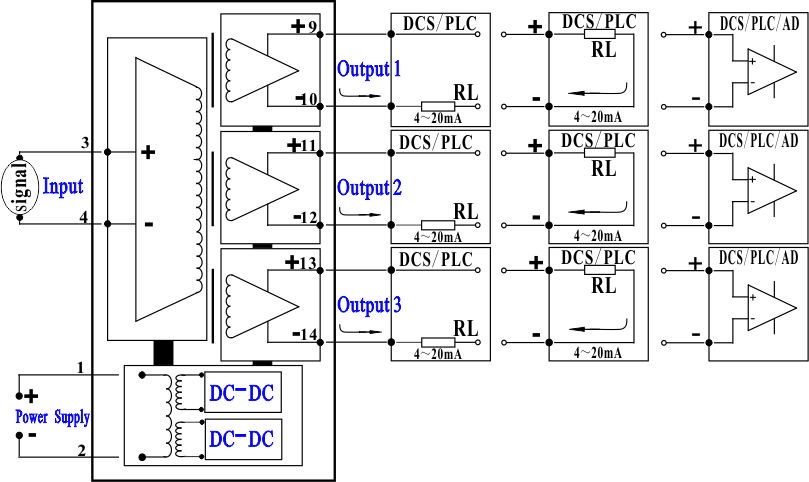

3、模拟量一进三出隔离变送器(DIN35 1x3 MI系列) 技术资料下载：

     该隔离变送器可把传感器信号采集后转换成PLC,DCS,AD,工控采集系统中所需要的模拟量信号,该产品具有隔离放大,远传,分配功能,内部耐高压设计,使该产品隔离电压高达2500VDC以上,产品输入与输出,工作电源,通道间相互隔离,为标准DIN35导轨安装,用户接线可使用,大大的方便了工业现场布线的麻烦.该产品接线图为:

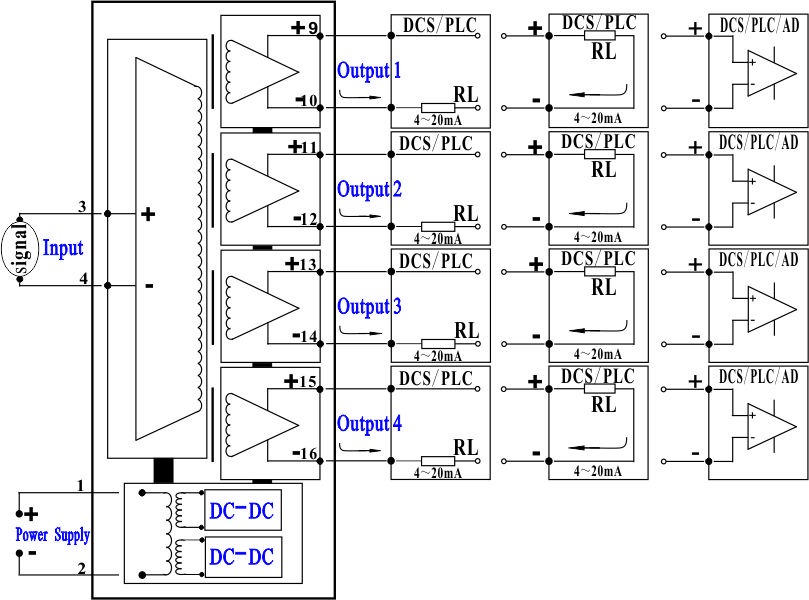

4、模拟量信号一进四出隔离变送器(DIN35 1x4 MI系列)

     技术资料下载：http://www.jsd-iae.com/down/2014824173015608.pdf
     该系列模拟量隔离变送器具有高精度，小体积，易于安装等特点，该模拟量隔离变送器具有隔离分配功能，可以把采集到的模拟量信号无失真分配输出四路模拟量信号，以便同时监控及控制，该产品性能稳定可靠，国际标准DIN35导轨安装设计，用户接线即可使用。该隔离变送器应用接线如下图：

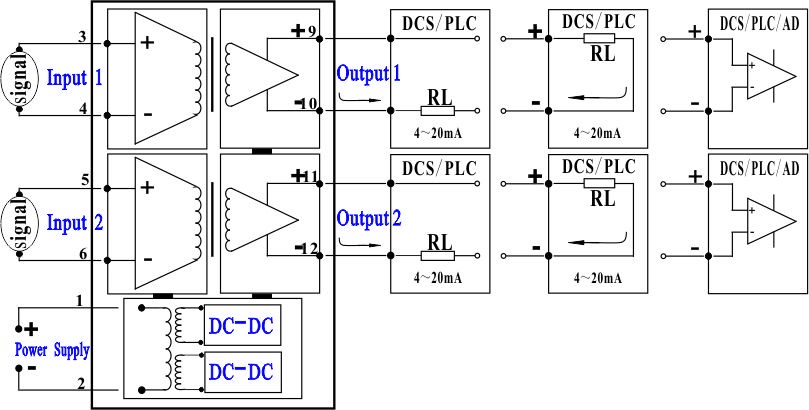

5、二进二出模拟量信号隔离变送器(DIN35 2x2 MI系列)

     技术资料下载：http://www.jsd-iae.com/down/2014824173015608.pdf
     该模拟量隔离变送器是同时采集两组传感器或变送器信号的同时隔离放大,变换及无失真远传,该隔离变送器输入、输出、工作电源、通道间相互隔离，隔离电压高达2500VDC，该产品性能稳定可靠，精度高，满足恶劣的工业环境，以便保护PLC，DCS，AD，工业控制系统。给您的系统保驾护航。该模拟量信号隔离器应用接线图如下：

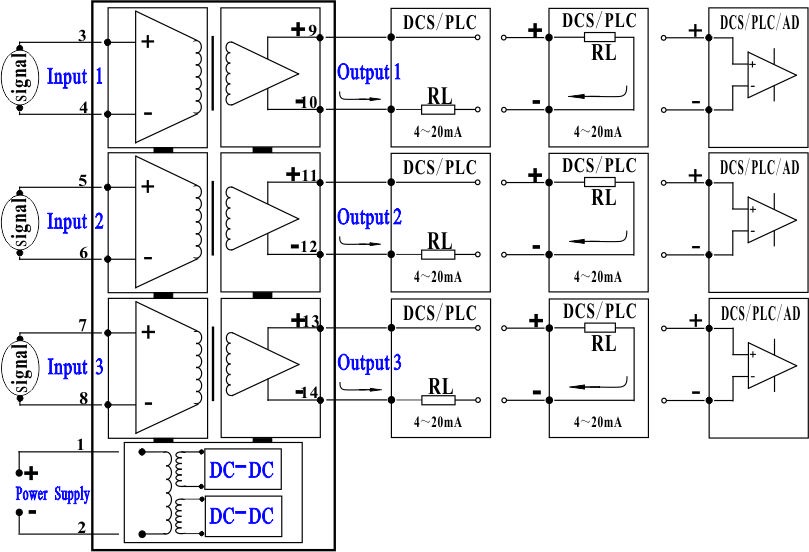

6、三进三出模拟量隔离器(DIN35 3x3 MI系列)

     技术资料下载：http://www.jsd-iae.com/down/2014824173140853.pdf
      该系列隔离变达器可同时采集三路变送器,传感器,两线制仪器及仪表信号,把采集到的信号转换,放大,远传给工业控制系统,该隔离变送器为多隔离产品,隔离电压满足工业现场的隔离,用以保护前端设备和后级设备的安全.该系列变送器扫接线应用如下图:



7、一进一出模拟量隔离变送器(JSD TAM-1501系列220VAC供电)
资料下载:

      该隔离变送器采用市电220VAC供电设计,满足工业现场无直流供电的情况,超宽交流供电设计(90~260VAC),产品的工作电源,输入,输出三者之间相互隔离,隔离电压能达到3000VDC以上,该隔离器能把传感器信号采集并转换成标准的模拟量信号,以备DCS,PLC,A/D使用,JSD TAM-1501产品能解决您工业系统中的各种干扰,为您系统保驾护航,以免系统受到破坏。该隔离变送器接线应用图如下：

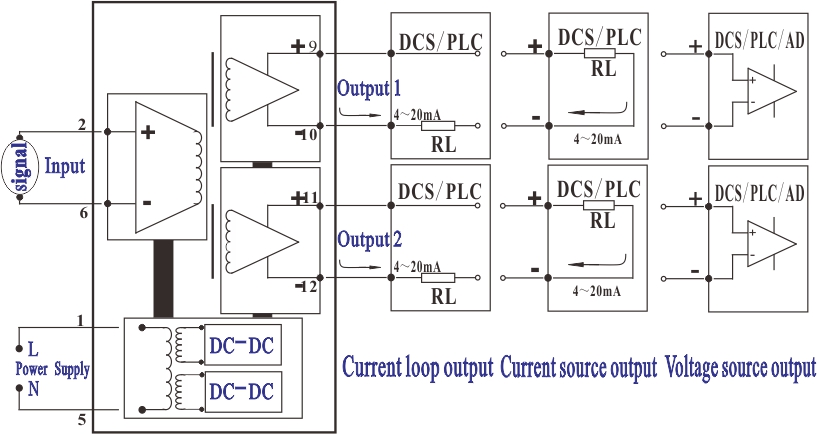

8、一进二出高精度模拟量隔离变送器(220VAC供电JSD TAM-1502系列)

     技术资料下载： http://www.jsd-iae.com/down/201462421954104.pdf
      捷晟达科技的JSD TAM-1502系列隔离变送器属一入双出,该产品能采集两线制隔离变送器的模拟量信号,并把模拟量信号隔离,放大,远传,分配功能,该产品精度高,线性好,温度特性好,工业级温度范围设计,能满足恶劣的工业的工业环境,薄外壳小体积,国际标准DIN35导轨安装,适用于安装在机柜里。该模拟量高精度隔离变送器应用图如下：

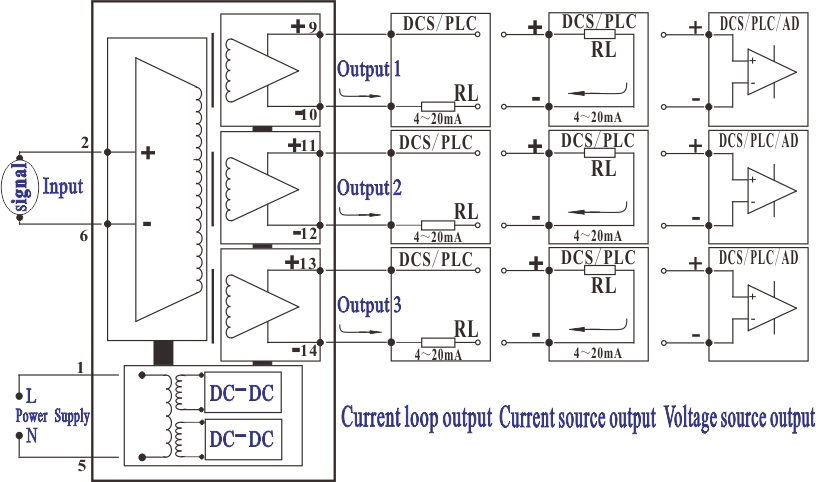

9、模拟量一进三出信号隔离变送器(220VAC供电JSD TAM-1503系列)

    技术资料下载：http://www.jsd-iae.com/down/201462422847564.pdf
     捷晟达科技JSD TAM-1503系列是采用交流供电,该系列隔离变送器把变送器或二线制信号可按线性比例转换成三路的模拟量信号,以便显示仪表,PLC,DCS系统监控,该产品为多端隔离,通道间也相互隔离,隔离电压高达3000VDC,能满足工业现场的强电干扰,DIN35导轨安装方便用户安装在机柜卡槽里。该模拟量隔离变送器接线图见下图：

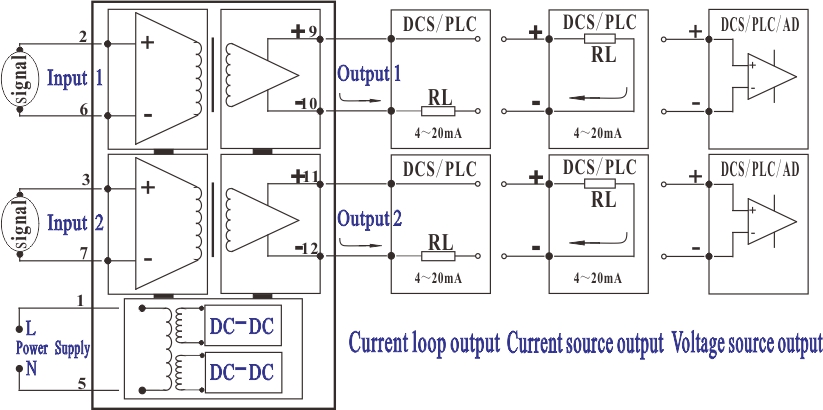

10、二进二出信号隔离变送器(JSD TAM-2502系列)

       产品手册下载：http://www.jsd-iae.com/down/2014630154647741.pdf
捷晟达科技(JSD科技)的JSD TAM-2502系列隔离变送器采用220VAC供电,供电范围从90VAC~260VAC,该产品同时采集两路传感器信号并对采集到的信号隔离,转换,放大,变送,远传给PLC,DCS,显示仪表监测，该产品为多隔离产品,输入,输出,工作电源及各通道相互隔离,能够有效的保护现场设备的安全,避免强电,强磁干扰对设备损坏,JSD TAM-2502系列产品采用DIN35导轨安装方式,安装到机柜接线即可使用。请见下图接线方式：

11、三进三出信号隔离变送器(JSD TAM-3503系列)
捷晟达科技的三进三出信号隔离变送器具有高精度
