                                    捷晟达科技DC-DC电源模块的检测方法
      在您购买好合适电源后,应用到实际单元电路中时,DC-DC电源模块产品的电气性能是非常重要,关系到设备及仪器仪表整个性能的稳定性,那么我们只有在使用前对产品要进行严格测试并并合格后才能用于整机系统,设备,仪器仪表供电或电压变换之功能。那么下面以DC-DC电源模块为例介绍电源模块的测试方法及所需测试设备,DC-DC高压模块,AC-DC电源模块的测试在原理上完全相同,就不一一介绍了。

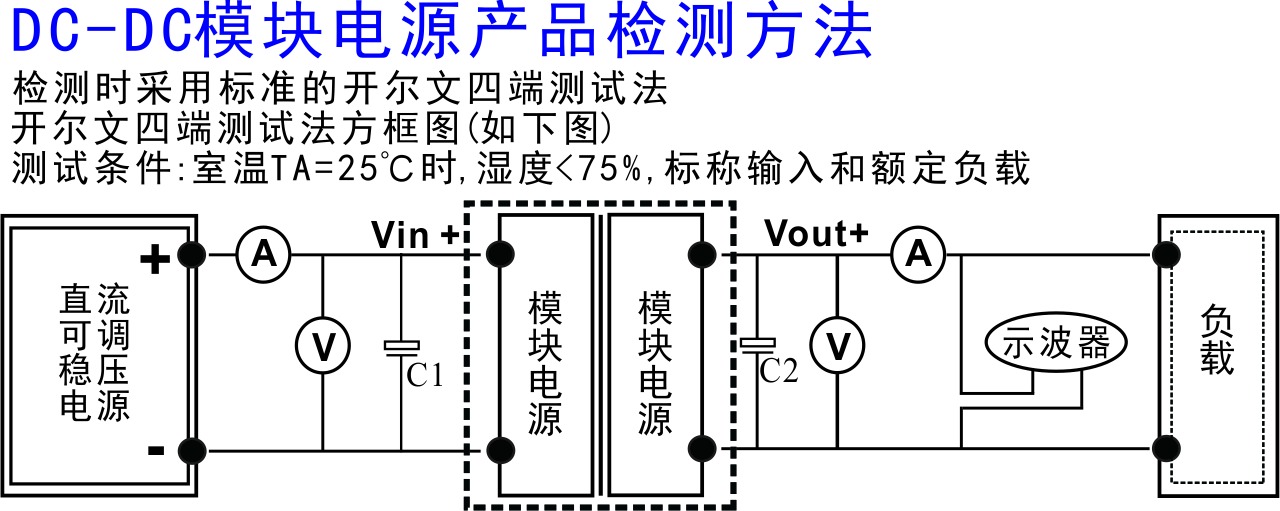

1、测试采用标准的开尔文四端测试法:

测试设备的组成:
a、直流可调稳压电源:该仪器设备输入电压范围足够大
b、电流表(A):该仪表测量精度要求在0.001级
c、电压表(V):该仪表测量精度要求在0.001级
d、负载电阻:额定负载(U*U/P)即输出电压的平方除以功率,轻载(10*U*U/P)
e、连接导线:线损越小越好,以1mm多股铜线最佳,以免造成过大的压降
