模拟量隔离放大器模块IC典型应用

类型:隔离放大器  日期:2012-9-18 17:55:27  点击:2630

                          模拟量隔离放大器模块IC典型应用
捷晟达科技有限公司是专业研发,生产,销售一体的高新技术企业,本公司的模拟量电压(电流)信号隔离放大器模块具有体积小,低成本,高精度等级,高隔离电压,多种工作电源供电选择,输入,输出,工作电源间相互隔离,抗干扰能力强,模块化设计,占PCB空间小等特点。
模拟量隔离放大器模块IC广泛应用在:
◆ 直流电流/电压信号的隔离转换及放大
◆ 工业现场信号远程长线无失真传输
◆ 模拟量信号数据隔离采集、变送及放大
◆ 仪器仪表与传感器信号收发
◆ 非电量信号隔离及变送
◆ 电力监控、医疗设备信号变换应用
◆ 仪器仪表信号隔离采集,变换及放大
◆ 4-20mA/0-20mA/0-5V/0-10V/0-75mV/0-3.3V等传感器信号放大远传
◆ 4-20mA/0-20mA/0-5V/0-10V/0-3.3V等传感器信号隔离转换
特点:

◆ 低成本,小体积,SIP 封装符合 UL94-V0 阻燃标准

◆ 只需外接2只多圈电位器即可实现零点和增益调节

◆ 工作电源、信号输入、信号输出间 3000VDC 三隔离

◆ 工作电源:5V/12V/15V/24V 等直流单电源供电

◆ 0-5V/0-10V/1-5V/0-20mA/0-3.3V/4-20mA等电压电流信号间隔离转换及放大

◆ 精度等级:0.1 级、0.2 级;

◆ 全量程极高的线性度(非线性度<0.1%)

◆ 有较强的抗 EMC 电磁干扰和高频信号空间干扰特性

◆ 工业级温度范围: -45-+85 ℃

详细技术应用资料:http://www.jsd-iae.com/down/20190418010752.pdf

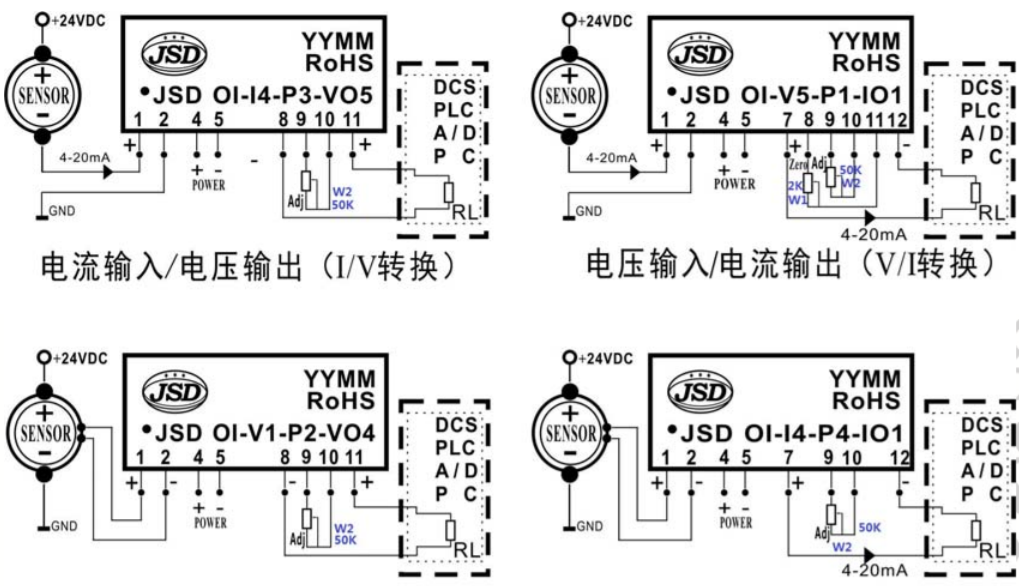

典型应用图:

模拟量隔离放大器典型应用

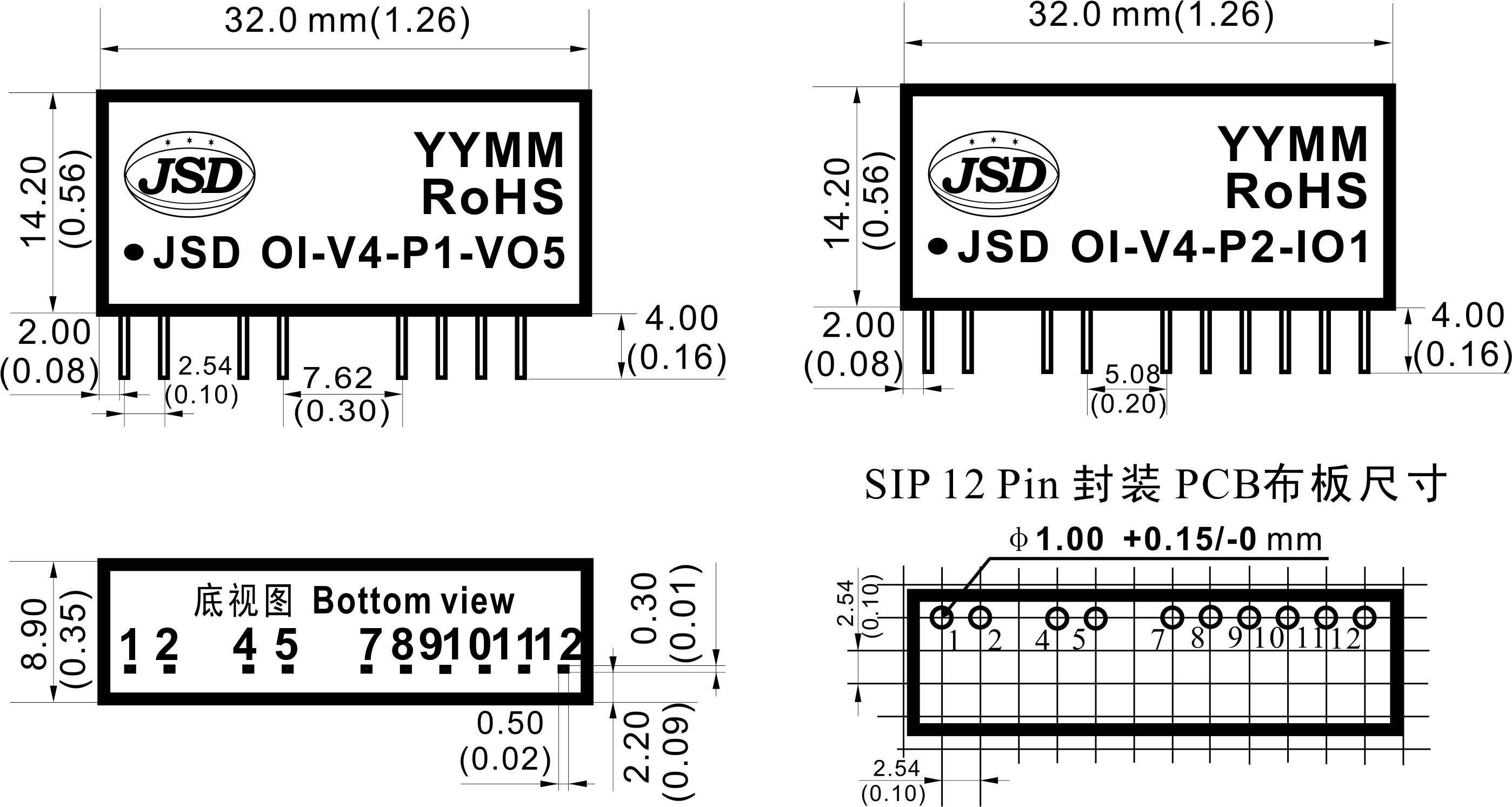

尺寸图及布板图:

模拟量信号隔离放大器尺寸图

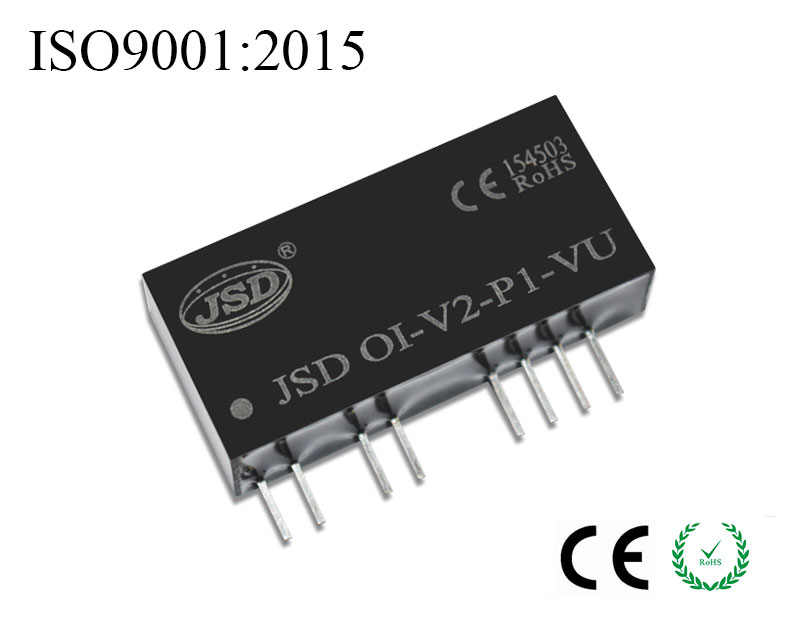

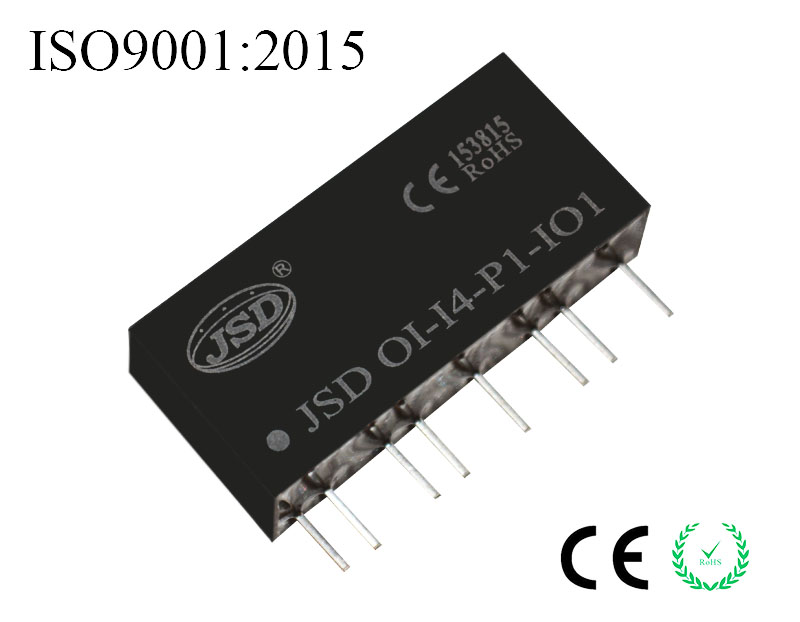

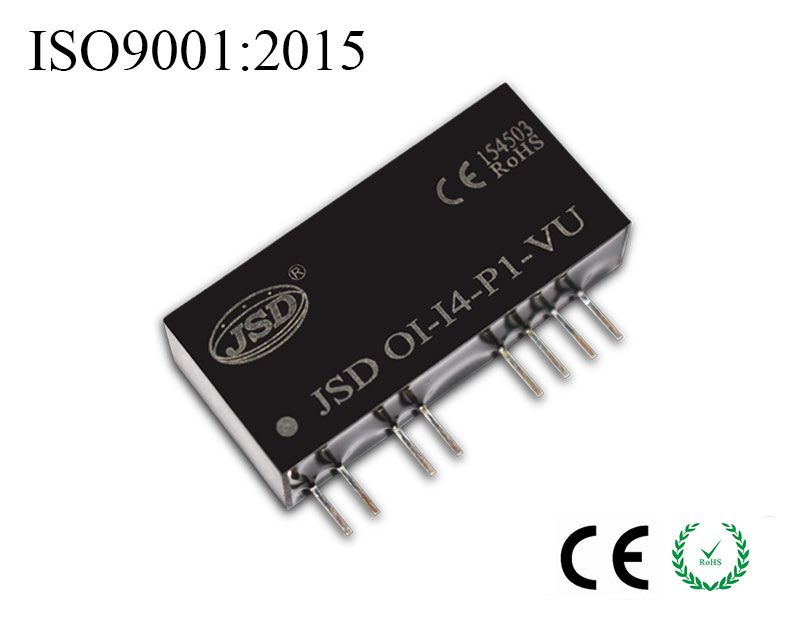

产品相册:
模拟量信号隔离放大器相册
模拟量信号隔离放大器
模拟量信号隔离放大器
