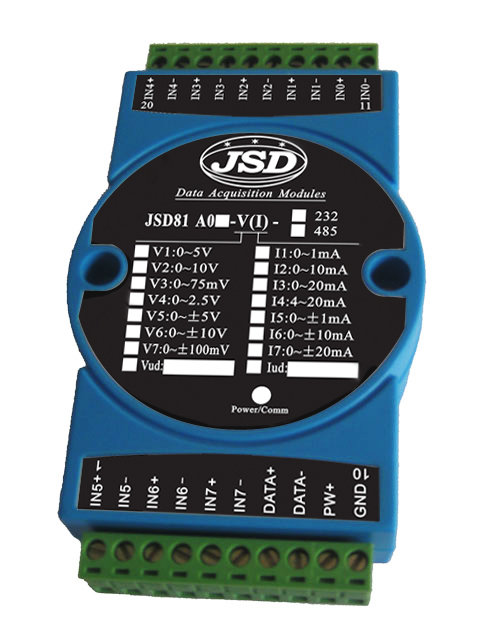

八路模拟量信号转数字信号(RS485/RS232)采集模块JSD 81系列

类型:数据采集器  日期:2012-5-14 10:37:30  点击:3260
                                                   八路模拟量信号转数字信号(RS485/RS232)采集模块JSD 81系列
产品概述:
捷晟达科技的JSD81 A08数据采集A/D转换器系列产品实现传感器和主机之间的信号采集,用来检测模拟量信号。JSD81 A08数据采集A/D转换器系列产品可应用在 RS-232/485总线工业自动化控制系统,4-20mA / 0-5V信号测量、监测和控制,0-75mV,0-100mV等小信号的测量以及工业现场信号隔离和长线远距离传输等等。

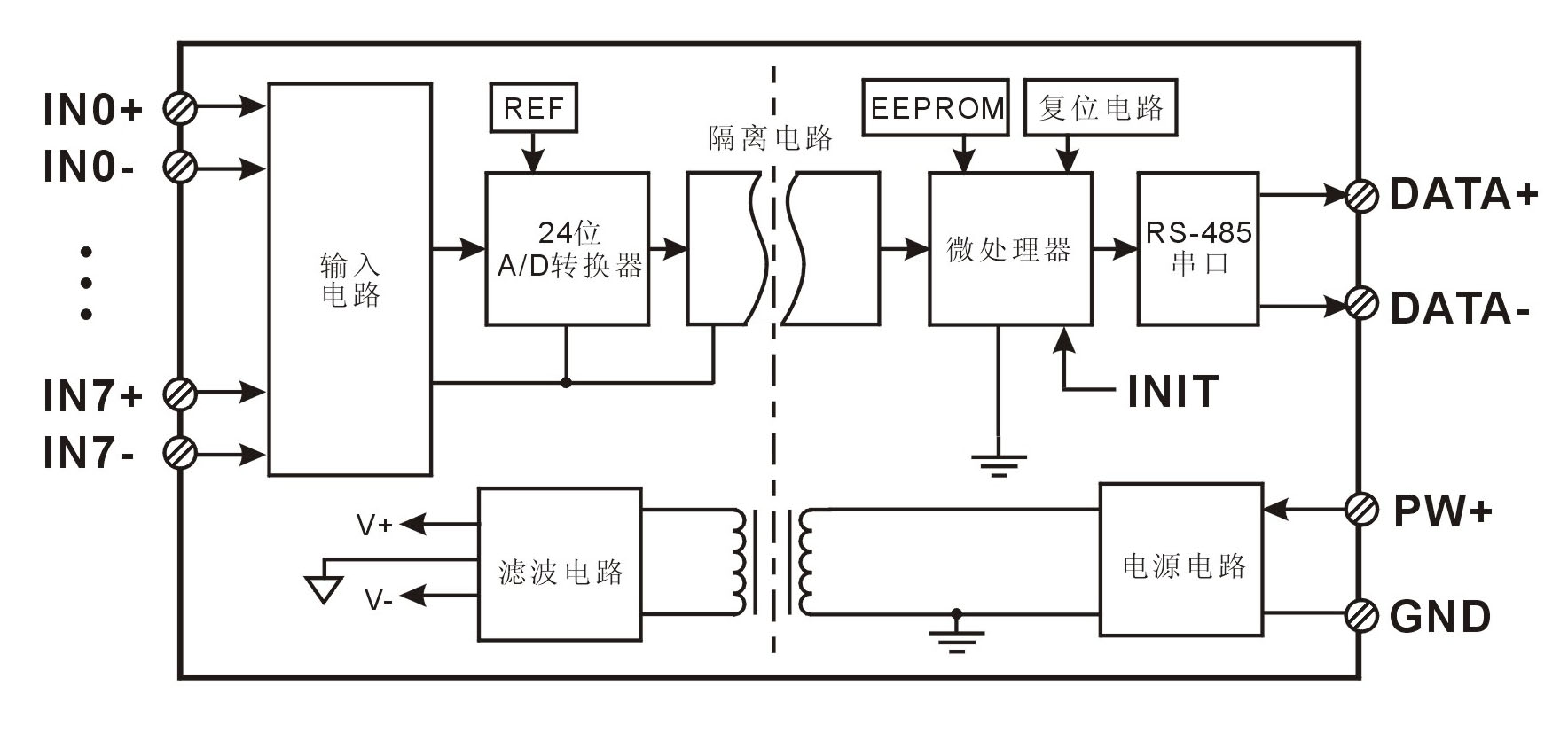

产品包括工作电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信。每个串口最多可接255只 JSD81系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。
JSD81 A08数据采集A/D转换器系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。
JSD81 A08数据采集A/D转换器系列产品按工业标准设计、制造,信号输入 / 输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45℃~+85℃。

产品特征:
● 八路模拟信号采集,隔离转换成RS-485/232输出
● 采用24位AD转换器,测量精度优于0.05%
● 通过RS-485/232接口可以程控校准模块精度
● 信号输入/输出之间隔离耐压3000VDC
● 宽电源工作供电范围:8 ~ 32VDC
● 可靠性高,编程方便,易于应用
● 标准DIN35mm导轨安装,方便集中布线
● 用户可编程设置模块地址、波特率等
● 支持Modbus RTU 通讯协议
● 低成本、小体积、SMD贴片工艺设计

产品应用:
● 信号测量、监测和控制
●  RS-485远程I/O,数据采集
● 智能楼宇控制、安防工程等应用系统
●  RS-232/485总线工业自动化控制系统
● 工业现场信号隔离及长线传输
● 设备运行监测
● 传感器信号的测量
● 工业现场数据的获取与记录
● 医疗、工控产品开发
● 4-20mA或0-5V信号采集
采集模块技术资料下载: http://www.jsd-iae.com/down/201257135150745.pdf




A/D采集器技术资料下载: http://www.jsd-iae.com/down/201257135150745.pdf
