捷晟达科技DC-DC电源模块使用推荐电路及注意事项

类型:DC-DC电源模块  日期:2012-9-26 17:36:35  点击:4124
                                     DC-DC电源模块使用推荐电路及注意事项

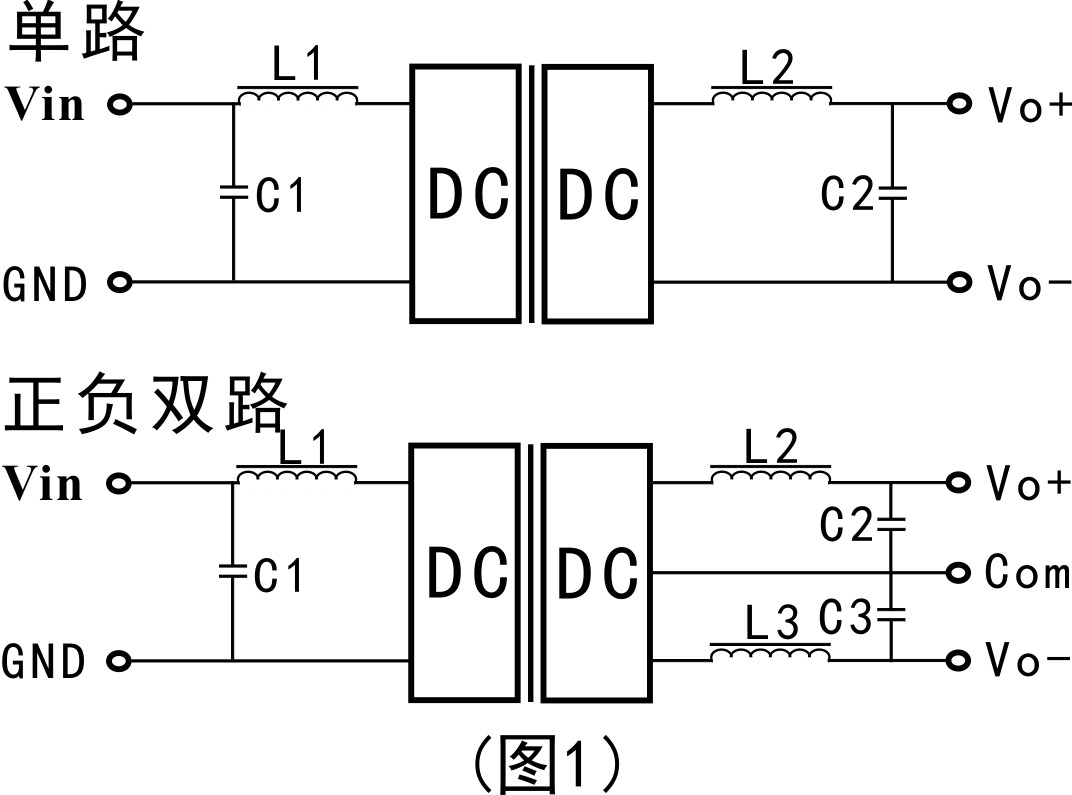

DC-DC电源模块推荐电路图:(见图1)


DC-DC电源模块推荐保护电路图:(见图2)

使用注意事项:
1、输出负载要求
   为确保DC-DC电源模块能够高效可靠并稳定的工作,在使用时,输出最小负载不能小于额定功率的10%,且该产品严禁空载使用!!!若您需更小功率DC-DC电源产品,请选用我公司更小功率的产品或在输出端并联一个电阻(假负载),建议阻值相当于10%的额定功率。
2、DC-DC电源应用电路
   使用时,若要进一步减小输入与输出纹波,可在输入与输出端设计一个“LC”滤波网络电路,电路如(图1)所示。选取电感值时要注意“LC”滤波网络电路的频率应与DC-DC电源模块的频率错开,避免互相干扰,并选取合适的滤波电容,电容不易太大,太大可能会造成DC-DC电源模块启动问题。
3、输出稳压及保护电路
   对于输出稳压,过压及过流保护的最简单的方法就是在输入与输出端接入一个带过热保护的线性稳压IC。(见图2)
4、过载保护
   在正常工作条件下,产品输出电路过载情况无保护功能,最简单的方法是在输入串接一个自恢复保险丝,或是在电路中外加一个断路器。
5、产品不支持热拨插。
