二进二出两线制4-20mA隔离变送器接线

类型:隔离变送器  日期:2017-7-25 2:12:01  点击:208
                         二进二出两线制4-20mA隔离变送器接线
深圳捷晟达科技(JSD科技)的DIN35 2x2 MI 4-20mA是两线制无源4-20mA模拟量隔离变送器,该产品是将输入与输出间进行电气绝缘的小型仪表仪器设备,该设备接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号隔离调理,并以标准模拟量信号的形式传输到控制室或PLC、PC及DCS系统。本产品的输入、输出及通道间相互隔离,隔离电压高达3000VDC,在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4-20mA信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温飘特性、高线性度,适合在震动,潮湿的工业应用现场,产品无需工作电源供电,国际标准DIN35mm导轨安装方式,方便使用时安装便捷等特点。
那我们来看下该二线制模拟量4-20mA隔离变送器是如何接线应用的,请看下图:
该二进二出两线制4-20mA隔离变送器型号是:DIN35 2*2 MI 4-20mA

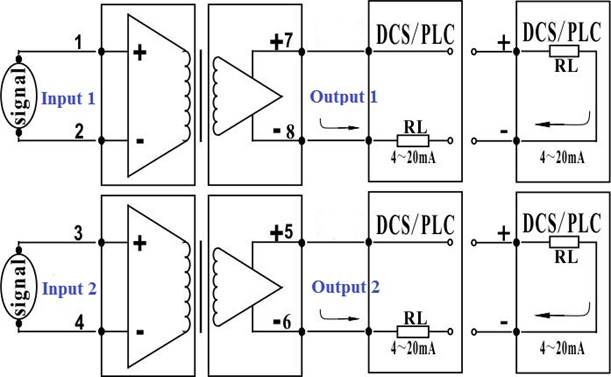

两线制4-20mA模拟量隔离变送器接线图:
两线制4-20mA隔离变送器

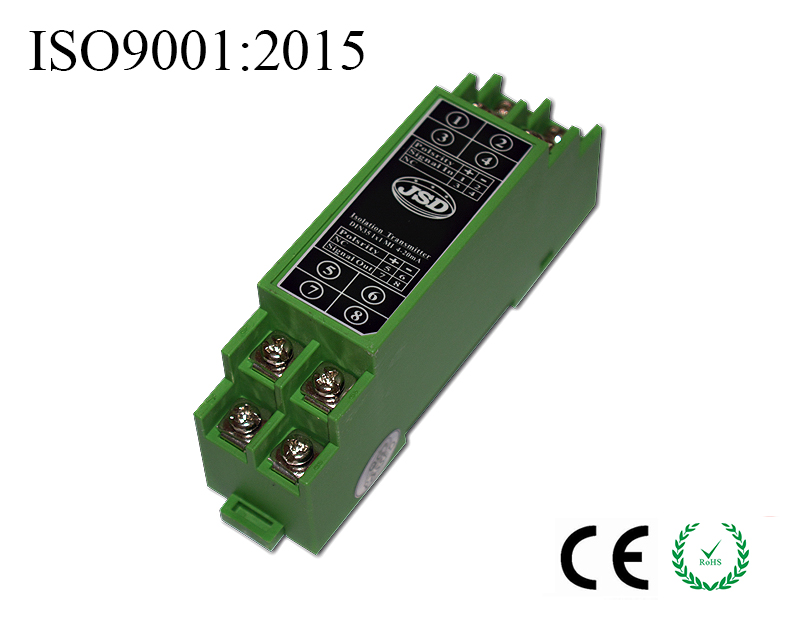

双路两线制4-20mA隔离变送器实物图:
两线制4-20mA隔离变送器
线制无源4-20mA隔离变送器技术资料下载: http://www.jsd-iae.com/down/20170929232039.pdf
单路线制无源4-20mA隔离变送器技术资料下载: http://www.jsd-iae.com/down/20170929232039.pdf
更多隔离变送器资料下载: http://www.jsd-iae.com/Isolation_Transmitter.htm
