模拟量直流电压(电流)信号隔离放大器

类型:隔离放大器  日期:2012-5-18 10:46:04  点击:3183

            JSD OI系列模拟量直流电压(电流)信号隔离放大器

隔离放大器JSD OI描述:
       JSD OI系列隔离放大器是一种是将输入信号隔离放大、转换成按比例输出的直流信号的混合集成电路,该隔离放大器前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯片上集成了一个多隔离的微功耗电源向内部信号处理电路供电,使信号输入、工作电源、信号输出间相互隔离。JSD OI系列隔离放大器采用了光电隔离技术,相比磁电隔离变换器具较强的抗EMC电磁干扰和高频信号空间干扰特性。

      JSD OI系列隔离放大器产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式,导轨安装的可以实现模拟信号一进二出、一进三出、二进二出、三进三出的功能,用户购买后只需按产品技术资料接线即可,方便用户安装使用。

      JSD OI系列隔离放大器使用非常方便,只需外接两个多圈电位器进行调节,即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB板空间的利用率。

隔离器特点:
●  低成本、小体积,SIP封装符合UL94-V0阻燃标准
●  只需外接多圈电位器即可实现零点和增益调节
●  工作电源、信号输入、信号输出间2500VDC三隔离
●  工作电源:5VDC,12VDC,15VDC,24VDC等单电源供电
●  0~5V/0~10V/1~5V/0~20mA/0~10mA/4~20mA/等电压电流信号之间的相互转换及放大
●  精度等级:0.1级、0.2级;
●  全量程极高的线性度(非线性度<0.1%)
●  有较强的抗EMC电磁干扰和高频信号空间干扰特性
●  工业级温度范围: -45~+85 ℃

隔离放大器详细资料请下载:http://www.jsd-iae.com/down/20125511115909.pdf

隔离放大器应用图:

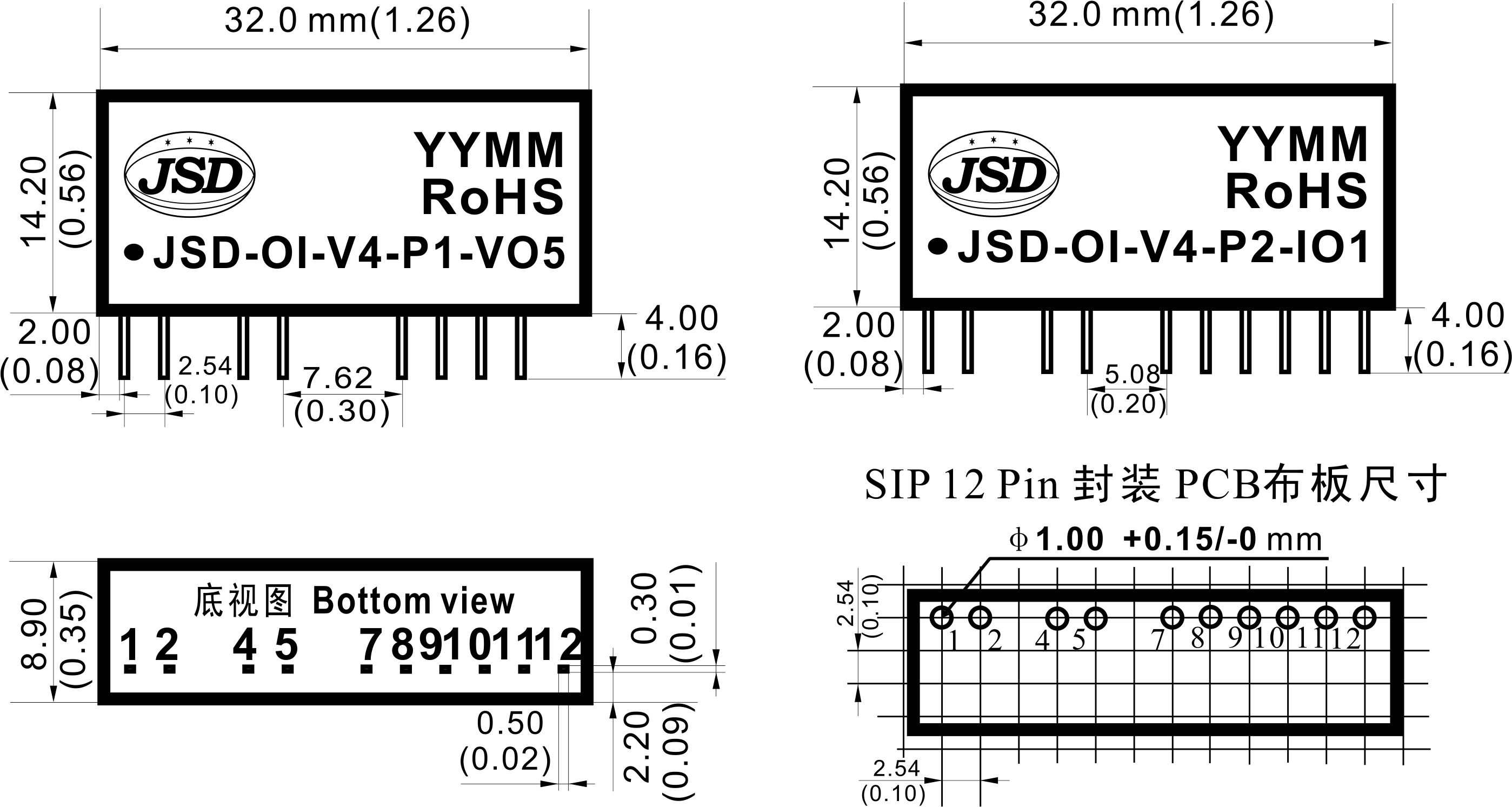

隔离器尺寸图:

隔离放大器图片:

隔离放大器详细资料请访问:http://www.jsd-iae.com/down/20125511115909.pdf
