V/F(I/F)频率脉冲信号转换器典型应用

类型:隔离变送器  日期:2013-10-28 10:10:41  点击:882

                            V/F(I/F)频率脉冲信号转换器典型应用

深圳捷晟达科技的 V/F(I/F)频率脉冲信号转换器专用于电机转速测量,流量计测量,传感器信号采集、隔离、变换及发送,工业自控高精度测量及 AD 采集转换,模拟量信号转频率脉冲信号隔离变送,机床的程序控制和数字控制技术中,本产品提供V/F(I/F)接口转换的小型仪表设备,具有体积小,精度高,安装方便,内部贴片工艺及新型隔离措施使产品具有输入,输出,工作电源相互隔离的,隔离电压高达3000VDC,从而保证了输入前端设备,接收设备不被干扰困扰,保证了现场设备的稳定性和安全性,从而达到数据无失真远距离传送.

V/F(I/F)频率脉冲信号转换器分为:一进一出V/F频率脉冲转换器JSD TA-1001S ,一进一出两线制V/F频率脉冲转换器JSD TA-1021S系列,但这里只介绍JSD TAF-1001S系列产品应用:

捷晟达科技(JSD 科技)的 JSD TAF-1001S 系列一进一出V/F(I/F)频率脉冲信号转换器为超溥外壳设计,该设备是将输入的模拟量电压(电流)信号采集隔离并转换成相应的数字脉冲频率信号的精密隔离转换器。JSD TAF-1001S 系列 V/F 频率脉冲信号隔离转换器采用超宽工作电源设计,内部采用SMD 贴片工艺及模块化设计,性能更加稳定可靠,新型隔离技术使信号输入、信号输出、工作电源之间相互隔离,隔离电压高达 3000VDC,该频率脉冲信号转换器广泛应用于调相、调频、模/数转换、数字电压表、数据测量、机床的程序控制和数字控制技术及远距离遥测遥控设备中。该频率脉冲信号隔离变送器为国际标准 DIN35mm 安装方式,方便用户安装,本隔离器出厂时已经校正,接线即可使用。

V/F(I/F)频率脉冲信号转换器典型应用:
根据需要产品输出接线采用两种方式:
1、电压脉冲输出(如5V,12V,15V,24V)
2、集电极开路输出(如NPN型)
V/F(I/F)频率脉冲信号转换器典型应用资料下载: http://www.jsd-iae.com/down/20160320211453.pdf
更多典型应用资料下载:
http://www.jsd-iae.com/Isolation_transmitters.htm

输出应用接线图:
1、5V/12V/24V电压脉冲输出

V/F频率脉冲转换器应用图

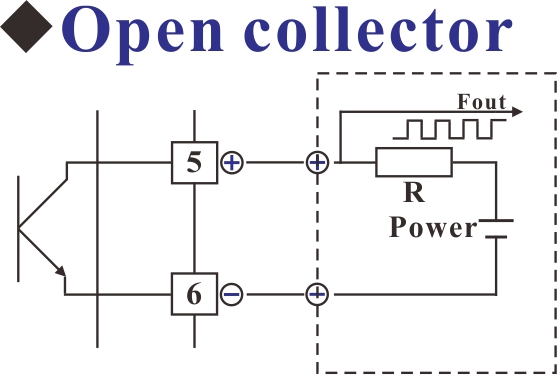

2、集电极开路输出:

V/F频率脉冲转换器应用


3、V/F(I/F)频率脉冲接线图:

V/F频率脉冲信号转换器


产品相册:

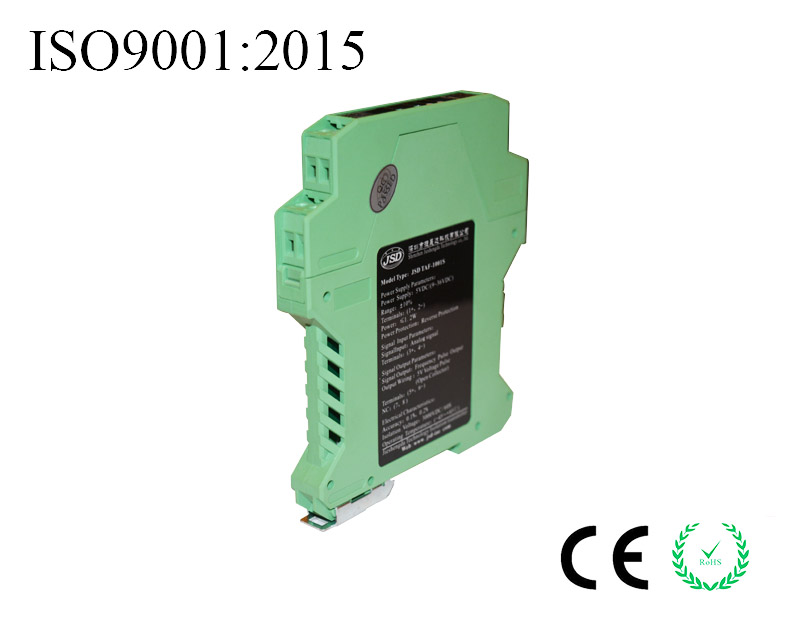

V/F频率脉冲信号转换器
