模拟量两线制无源4-20mA隔离变送器典型应用

类型:隔离变送器  日期:2017-7-25 2:17:40  点击:207
                         模拟量两线制无源4-20mA隔离变送器典型应用
  捷晟达科技推出的模拟量两线制4-20mA隔离变送器是专用于传感器,变送器,两线制设备,两线制仪器仪表设备配套使用的,该产品广泛应用于工业自动化控制,仪器设备,环保,水处理,冶金,航天航空控制系统,新能源,汽车电子等行业中。
两线制4-20mA隔离变送器分为无源系列和有源系列,您是否觉得无法区分源和有源,故名思义:无源是不需要提供电源供电,有源是需要提供工作电源供电的,本次就着重介绍两线制4-20mA无源隔离变送器系列。
  该模拟量两线制无源4-20mA隔离变送器系列产品有:一进一出,二进二出,三进三出,四进四出系列。
小体积低成本矮壳的两线制4-20mA隔离变送器有一进一出,二进二出系列,产品型号是:DIN35 1*1 MI 4-20mA和DIN35 2*2 MI 4-20mA;薄外壳的两线制隔离变送器有一进一出,二进二出,三进三出,四进四出的,型号分别是:JSD TAW-1001-100L;JSD TAW-2002-100L;JSD TAW-3003-100L;JSD TAW-4004-100L系列产品。

   A、两线制4-20mA隔离变送器接线应用介绍:---(无源小体积系列)
   1、一进一出两线制4-20mA隔离变送器 (产品型号:DIN35 1*1 MI 4-20mA)
捷晟达科技的DIN35 1*1 MI 4-20mA 系列两线制4-20mA模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行隔离的信号调理设备,接收现场传感器,变送器,两线制设备,仪器仪表的模拟量信号输入,通过模拟量信号隔离变送器进行信号隔离调理,以标准模拟量4-20mA信号的形式传输到控制室或PLC、DCS及两线制仪器设备系统。本产品的输入、输出相互隔离,隔离电压达3000VDC,在电量隔离测控的工业现场、电力监控、医疗电子设备、干扰抑制、模拟量4-20mA信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该款两线制4-20mA模拟量隔离变送器采用电磁隔离技术,具有高输出精度、极低温度飘移、高线性度,无需工作电源供电等特点。

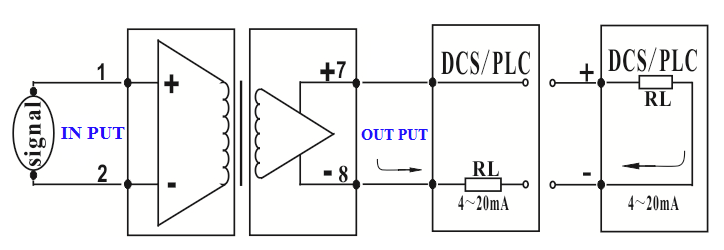

一进一出两线制隔离变送器接线应用图:
一进一出两线制4-20mA隔离变送器
   2、二进二出两线制4-20mA隔离变送器 (产品型号:DIN35 2*2 MI 4-20mA)
   捷晟达科技(JSD科技)的DIN35 2*2 MI 4-20mA系列为二进二出两线制4-20mA隔离变送器,该小型仪器设备是将输入与输出之间设备进行电气绝缘,隔离,传输的调理设备,并接收现场两线制仪器仪表的标准4-20mA模拟量信号输入,通过本设备进行隔离,变送及无失真远传,以标准的4-20mA模拟量信号的形式传输到控制室或PLC、两线制传感、两线制变送器及DCS系统。本产品的输入、输出、通道间相互隔离,隔离电压3000VDC,产品在工业自动化控制、电力监控、环保、水处理、智能化、物联网、汽车制造,医疗电子、两线制一次/二次仪表信号采集及隔离、两线制4-20mA信号隔离及采集,远程长线无失真传输等方面广泛应用。该两线制隔离变送器采用电磁隔离技术,具有高输出精度、极低温飘特性、高线性度,适合在震动,潮湿的工业应用现场,产品无需工作电源供电,国际标准DIN35mm导轨方式,方便使用时安装便捷等特点。
产品技术资料下载: http://www.jsd-iae.com/down/20170929232039.pdf

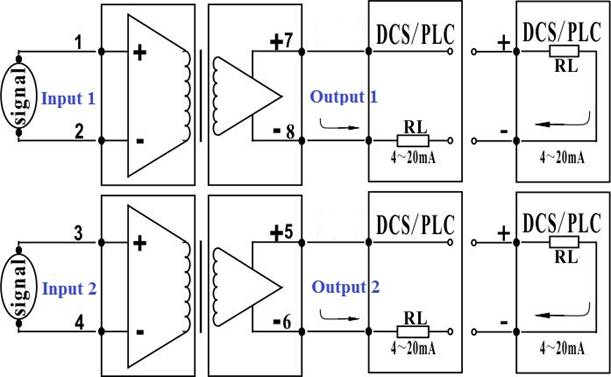

二进二出两线制隔离变送器接线应用图:
二进二出两线制4-20mA隔离变送器
    B、模拟量两线制4-20mA隔离变送器接线应用介绍:---(无源薄体积系列)
    1、一入一出模拟量两线制无源4-20mA隔离变送器 (产品型号:JSD TAW-1001-100L)
    捷晟达科技的JSD TAW-1001-100L为薄体积系列的一进一出模拟量两线制无源4-20mA隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行隔离的小型仪器设备,该设备接收现场仪表的两线制4-20mA信号输入,通过本4-20mA隔离变送器进行信号隔离调理,以标准模拟量4-20mA信号的形式传输到控制室或PLC、PC及DCS系统。本产品的输入、输出相互隔离,隔离电压高达3KVDC,产品在自动化控制领域、航天航空控制系统、电力、通信、医疗、汽车电子、安防、机械制造、石油开采、食品加工、两线制传感器、两线制变送器等方面广泛应用。该4-20mA两线制隔离变送器采用电磁隔离技术,具有高输出精度、极低温飘特性、高线性度,适合在震动潮湿的工业应用现场国际标准DIN35mm导轨安装方式设计,安装时更加便捷等特点。
一进一出两线制4-20mA隔离变送器资料下载: http://www.jsd-iae.com/down/20170821220355.pdf

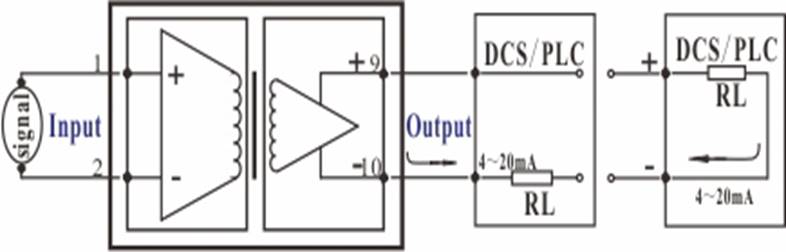

一进一出两线制4-20mA信号隔离变送器接线应用图:
一进一出两线制4-20mA隔离变送器
    2、二入二出模拟量两线制无源4-20mA隔离变送器 (产品型号:JSD TAW-2002-100L)
    深圳捷晟达科技JSD TAW-2002-100L系列为二进二出模拟量两线制无源4-20mA隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行隔离的小型仪器设备,该设备接收现场仪表的两线制4-20mA模拟量信号,并通过本公司的两线制隔离变送器进行隔离,采集,接口匹配及信号无失真远距离传输,以标准4-20mA模拟量信号的形式传输到控制室或PLC、PC及DCS系统。本产品的输入、输出、通道间相互隔离,隔离电压高达3KVDC,在电量隔离测控的工业现场、电力监控、医疗电子、环保设备、机械制造、仪器仪表、两线制仪器,两线制仪表、两线制4-20mA隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度高精度、极低温飘特性、适合在震动,潮湿的自动化工业现场应用,产品无需电源供电,即可正常工作,该产品采用国际标准DIN35mm导轨安装方式设计,安装使用时具有更加便捷等特点。
二进二出两线制4-20mA隔离变送器资料下载: http://www.jsd-iae.com/down/20170821220545.pdf

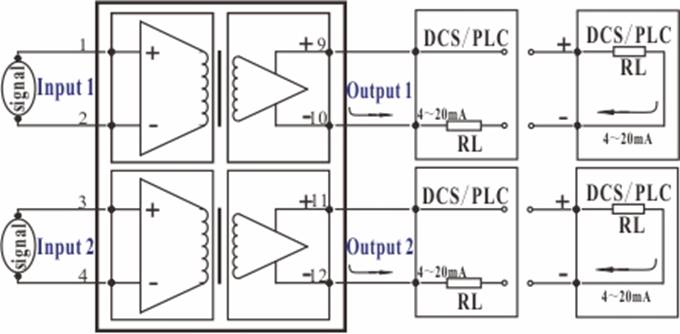

二进二出两线制隔离变送器应用接线图:
 二进二出4-20mA隔离变送器
   3、三入三出模拟量两线制无源4-20mA隔离变送器 (产品型号:JSD TAW-3003-100L)
   捷晟达科技JSD TAW-3003-100L系列是三进三出模拟量两线制无源4-20mA隔离变送器,该设备体积小,成本低,精度等级高,工业级温度范围,抗干扰能力强,方便安装,该设备是将输入与输出之间电气绝缘的模拟信号进行隔离的小型设备,并接收两线制设备的4-20mA信号输入,并以标准两线制4-20mA模拟量信号的形式传输到控制室或PLC、PC及DCS系统。本产品的输入、输出、通道间相互隔离,隔离电压为3000VDC,产品在测控工业现场、智能化、电力监控、医疗电子、通信设备、石油石化、石油开采、两线制仪器及仪表、模拟量两线制4-20mA隔离及采集,信号无失真远距离长线传输等方面广泛应用。
三进三出两线制无源4-20mA隔离变送器资料下载: http://www.jsd-iae.com/down/20170821231140.pdf

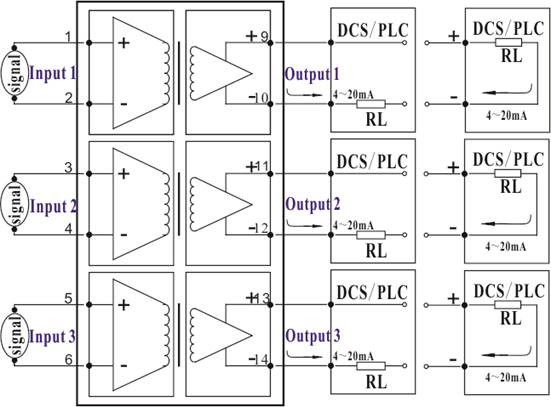

三进三出两线制4-20mA隔离变送器应用接线图:
三进三出两线制隔离变送器
    4、四进四出模拟量两线制无源4-20mA隔离变送器 (产品型号:JSD TAW-4004-100L)
    捷晟达科技JSD TAW-4004-100L是四进四出模拟量两线制无源4-20mA隔离变送器,该设备是输入,输出,通道间相互隔离,隔离的时候采集模拟量4-20mA信号的小型仪表设备,该设备接收现场两线制设备及仪表的4-20mA模拟量信号输入,通过该隔离变送器进行信号隔离调理,并以标准模拟量两线制信号的形式传输到控制室或PLC、PC及DCS系统。本产品的输入、输出、通道间隔离电压高达3000VDC,产品在机械制造,石油勘探、航天航空控制系统、人工智能设备、环境监测、电量隔离测控、电力监控、医疗电子、两线制变送器、两线制传感器、仪器仪表、两线制4-20mA信号隔离及采集,长线无失真传输等方面广泛应用。
四进四出两线制模拟量4-20mA隔离变送器资料下载: http://www.jsd-iae.com/down/20170729013021.pdf

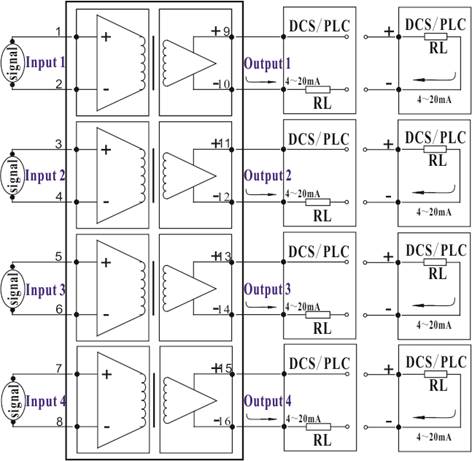

四进四出两线制模拟量4-20mA应用接线图:

更多隔离变送器技术资料下载:
http://www.jsd-iae.com/Isolation_Transmitter.htm

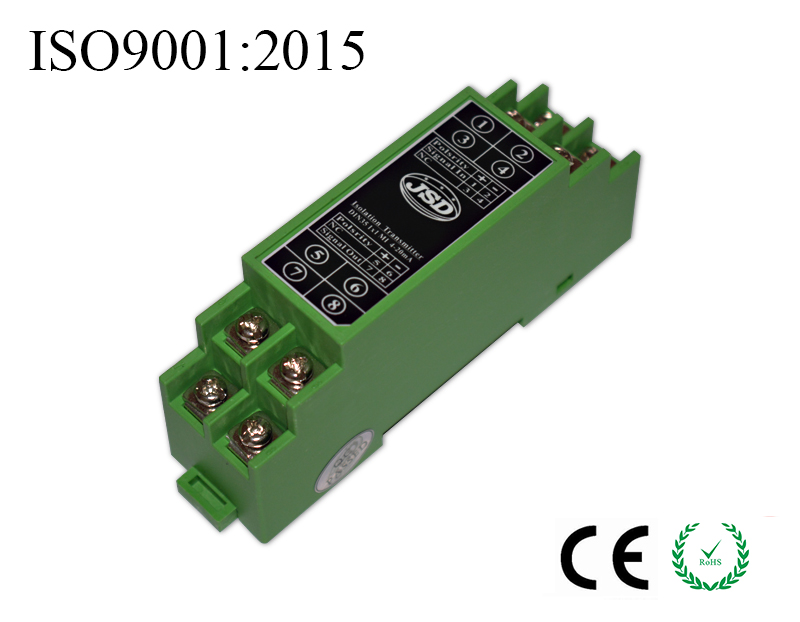

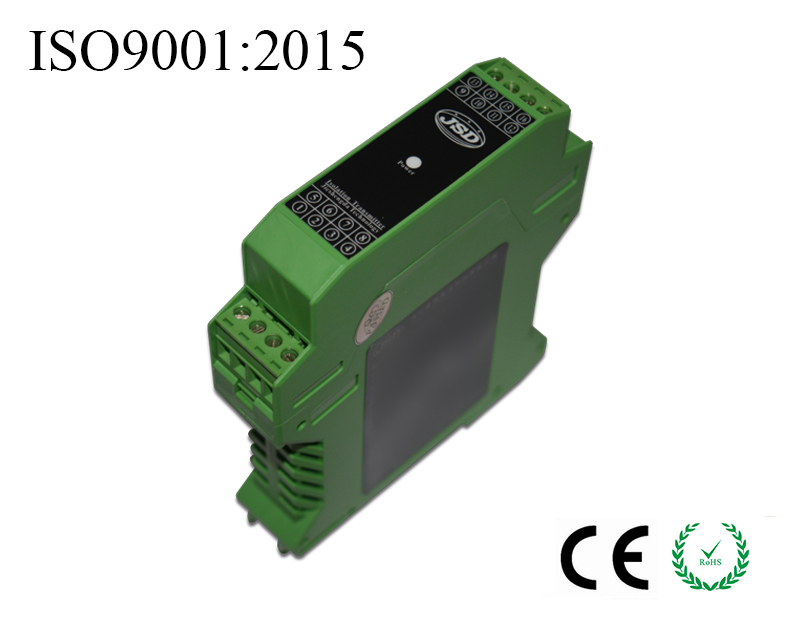

产品图片:
两线制隔离变送器图
两线制4-20mA隔离变送器
