传感器变送器两线制设备专用模拟量两线制4-20mA隔离放大器典型应用集锦

类型:隔离放大器  日期:2013-10-12 11:54:47  点击:910

                 传感器变送器两线制设备专用模拟量两线制4-20mA隔离放大器典型应用集锦

捷晟达科技推出的模拟量两线制无源4-20mA隔离放大器分为三个系列:模拟量两线制4-20mA隔离放大器,模拟量两线制两线制4-20mA回路供电隔离放大器、模拟量两线制4-20mA输出回路供电隔离放大器,是捷晟达科技推出专业应用于两线制传感器及变送器,两线制仪器仪表设备的信号采集,回路供电,变换及远距离无失真传输。

模拟量两线制4-20mA隔离放大器具有的特点:

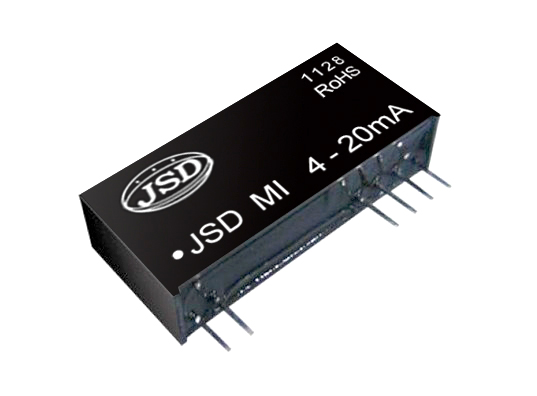

1、两线制无源4-20mA隔离放大器模块   型号:JSD MI 4-20mA
捷晟达科技的JSD MI 4-20mA隔离放大器是模拟量两线制4-20mA隔离放大器是电流环路隔离模块,该隔离放大器采用超宽电压输入(7.5-32VDC),隔离器模块输入电阻极小,压降<3V,按两线制隔离接口设计,前级输入4-20mA,后级输出4-20mA,并无需工作电源供电,实现了4-20mA标准信号的高精度及高线性度的隔离. 从而实现信号远距离、无失真传输的需要。产品输入输出两端能达到3KVDC隔离电压。 该模拟量两线制4-20mA隔离放大器具有工业级温度范围: -45-+85℃,高精度等级:0.1级;超小体积,节约设计者的PCB空间,无需外接外围器即可实现工业信号的隔离转换功能,并实现信号长线无失真传输.广泛应用于工业现场信号采集隔离,信号远程长线无失真传送,电力监控、医疗设备隔离,地线环路干扰,变频器、大型发电机、设备EMC干扰抑制。
典型应用技术资料下载:http://www.jsd-iae.com/down/2012619154410754.pdf

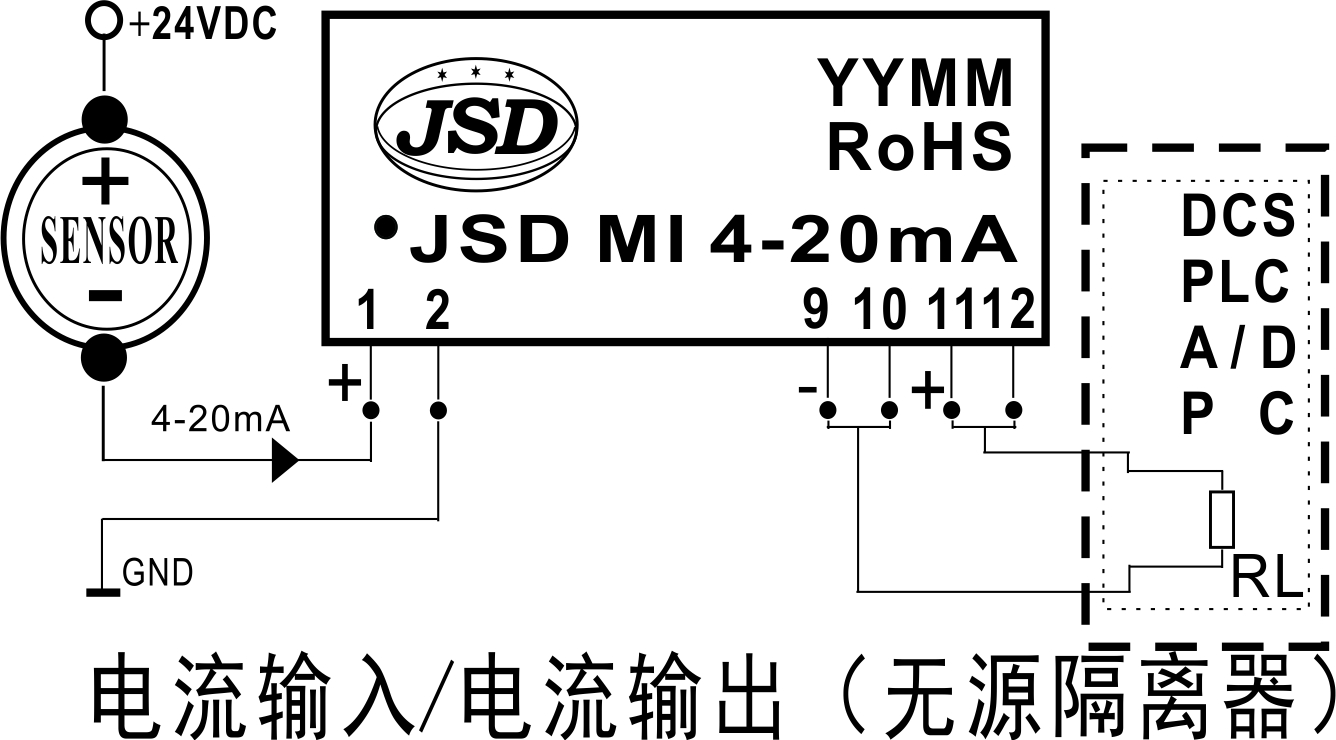

典型应用图:

模拟量两线制4-20mA隔离放大器


2、模拟量两线制4-20mA回路供电隔离放大器模块   型号:JSD TAW-100L-F
深圳捷晟达科技的JSD TAW-100L-F系列隔离放大器是模拟量两线制4-20mA回路供电隔离放大器电流隔离模块,该隔离放大器模块IC采用电磁隔离技术,并通过输出端馈电方式,给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖,实现4-20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口(PLC、DCS系统等)匹配;模拟量信号输入带有过流保护功能,能有效的保护模块及后级电路;除此之外,本模块输入输出两端能达到3KVDC隔离电压。该隔离放大器配电模块IC具有低成本、小体积,SIP12封装,符合UL94-V0阻燃标准,工业级温度范围,适用于振动潮湿的工业环境中工作,广泛应用于工业现场信号隔离,远程长线无失真传输,模拟信号地线干扰抑制,前端二线制设备提供供电,仪器仪表与传感器信号收发,电力监控、医疗设备隔离安全栅等。
典型应用技术资料下载:http://www.jsd-iae.com/down/201312921352537.pdf

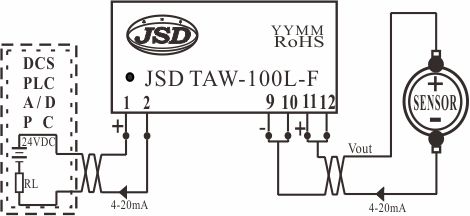

典型应用图:

模拟量两线制4-20mA回路隔离变送器


3、模拟量两线制无源4-20mA输出回路供电隔离放大器调理模块  型号:JSD OI 4-20mA-P
捷晟达科技的JSD OI 4-20mA-P隔离放大器是模拟量两线制4-20mA输出回路供电隔离放大器调理器模块,该隔离调理器采用光电耦合技术,比电磁耦技术抗干扰能力强。该隔离器IC内部有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻,使该隔离调理器IC的输入电压达到超宽范围(7.5-32V),以满足用户无需外接电源而实现信号远距离、无失真传输的需要。该隔离调理器IC采用二线制供电回路来设计的,同当前流行的模拟量输入接口板(上位机)、PLC、DCS、PC或其他仪表的模拟量输入端口相匹配。 内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度,能在潮湿、震动的恶劣的环境中工作,满足工业级环境要求。
捷晟达科技的JSD OI 4-20mA-P使用非常方便,只需外接一个50KΩ的多圈电位器进行ADJ校正,即可满足设计要求。广泛应用于模拟信号数据隔离、采集,工业现场信号隔离,远程长线无失真传输,模拟信号地线干扰抑制等各种工业现场。
典型应用技术资料下载:http://www.jsd-iae.com/down/20128251122206.pdf

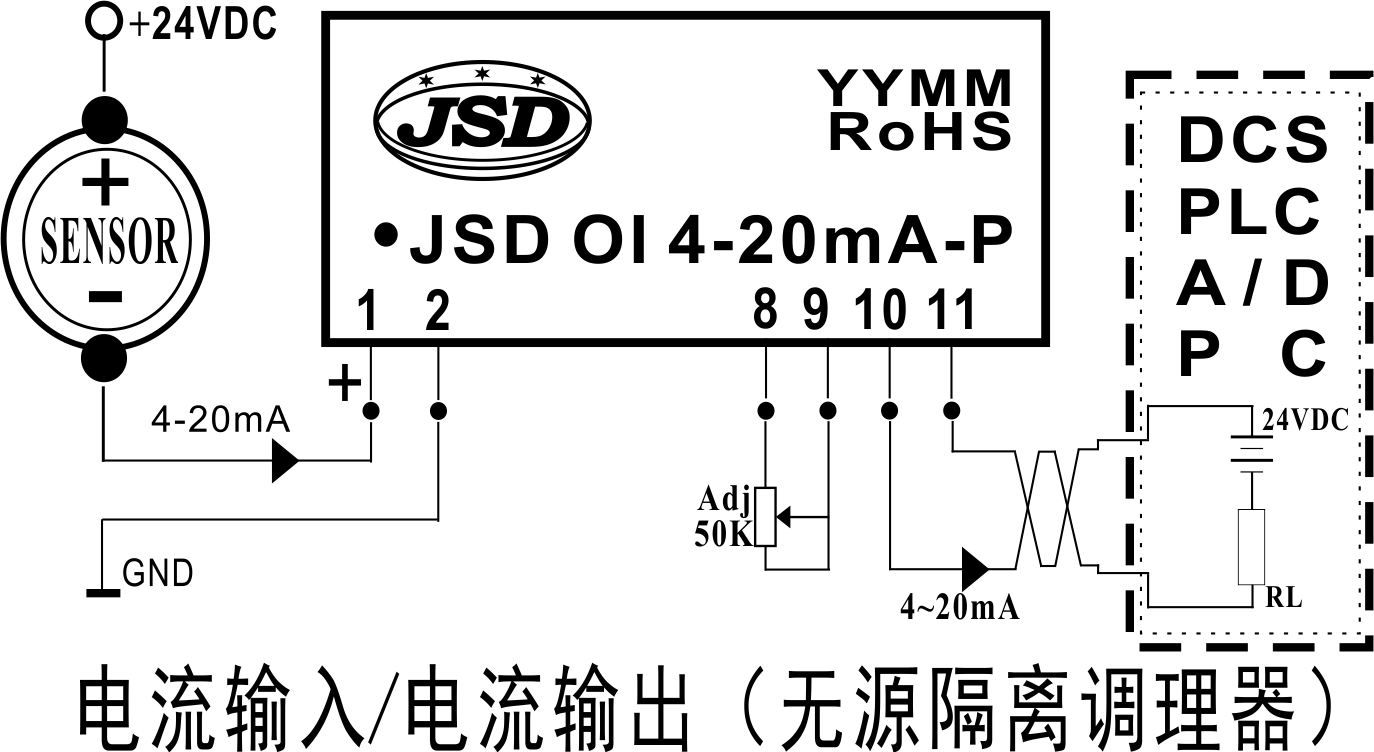

典型应用图:

模拟量两线制4-20mA回路隔离放大器


更多隔离变送器应用下载:http://www.jsd-iae.com/Isolation_transmitters.htm
更多隔离放大器应用下载:http://www.jsd-iae.com/Isolation_Amplifier.htm
产品相册:


模拟量隔离放大器
