一进二出交流供电信号隔离变送器

                                一进二出交流供电信号隔离变送器
 捷晟达科技(JSD科技)的DIN35 1X2 MI系列一进二出交流供电高精度信号隔离变送器，是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理变送器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号变换调理及信号分配，以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。设计时采用新型隔离措施不但使输入、输出、工作电源间隔离，也使该产品各通道之间相互隔离，隔离电压高达2500VDC，为五隔离产品，广泛应用于电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量信号隔离、变送、转换、分配及采集等方面。该模拟量信号隔离变送器采用磁电隔离技术,相比光耦信号隔离变送器具有更高的输出精度、温飘特性小和线性度好，适合在震动，潮湿的工业现场，采用国际标准DIN35mm导轨安装方式设计，方便用户安装机柜卡槽里。
特征与应用：
● 薄体积，低成本，国际标准DIN35mm导轨安装方式
● 五端隔离(输入、输出、工作电源及通道间相互隔离)
● 单通道输入双通道输出,通道之间相互隔离
● 高精度等级（0.1%,0.2% F.S）
● 高线性度（0.1% F.S）
● 高隔离电压（2500VDC/60S）
● 极低温度漂移(35PPM/℃）
● 工业级温度范围( -45~+85 ℃）
● 产品性能可靠（MTBF＞50万小时）
● 220V交流电源供电(本公司也有直流电源供电系列产品)
● 标准信号输入与输出(0~5V/4~20mA/0~±10V/0~±20mA)
● 产品尺寸:115x100x23mm
● 直流电流/电压信号隔离、转换、放大及分配功能
● 模拟信号地线干扰抑制及模拟量隔离、采集
● 4~20mA/0~5V/1~5V/0~±10V/0~±20mA等传感器信号的隔离、变换并能实现信号分配变换功能
● 仪器仪表与传感器信号收发
● 电量隔离测控的工业现场
● 模拟信号数据隔离、采集、变换及远传
● 工业现场信号隔离及变换及远程无失真传输
● 电力监控、医疗设备隔离安全栅
● 克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰

技术资料下载:http://www.jsd-iae.com/down/201421522245997.pdf

更多信号隔离变送器技术资料下载:http://www.jsd-iae.com/Isolation_Transmitter.htm

引脚功能描述:

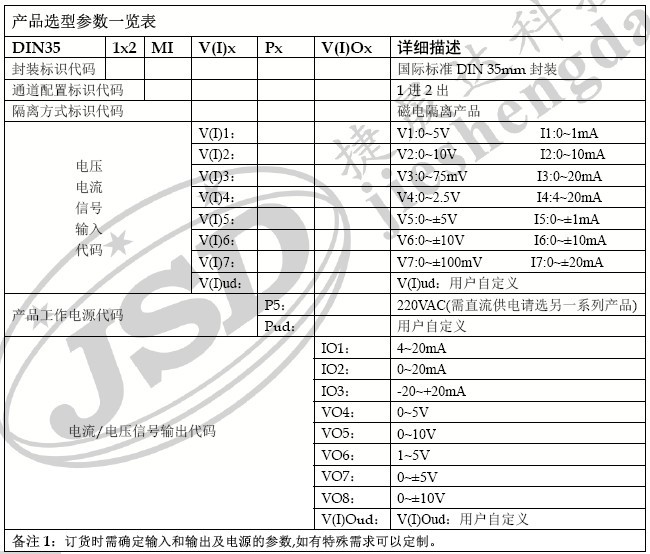

型号选型表:


产品图:
