一进一出模拟量两线制无源4-20mA隔离调理变送器

                         一进一出模拟量两线制无源4-20mA隔离调理变送器
捷晟达科技的两线制无源隔离调理变送器,采用光耦设计,SMD贴片工艺设计,使该信号隔离器隔离电压高达3000VDC以上.该隔离器线性度精度表现极为优异,请看以下特点及应用即知.
隔离无源4-20mA隔离调理变送器特点:
◆低成本，小体积，符合UL94-V0阻燃标准
◆安装方式采用国际标准DIN35mm导轨安装方式
◆信号输入、信号输出相互之间3000VDC隔离
◆4~20mA电流输入与输出，精度高（失真<0.2%）
◆工业级温度范围: -45~+85 ℃
◆精度等级：0.1级、0.2级；
隔离器应用:
◆无需外部提供工作电源，两线制接线方式
◆超宽范围电压输入(7.5~32VDC)
◆模拟信号数据隔离、采集
◆工业现场信号隔离
◆远程长线无失真传输
◆模拟信号地线干扰抑制
◆4~20mA隔离信号传输
◆克服现场设备间EMC电磁干扰
◆仪器仪表与传感器信号收发
◆电力监控、医疗设备隔离安全栅
捷晟达科技的DIN35 1x1OI 4-20mA-P系列隔离放大器是模拟量两线制无源4~20mA电流输出回路隔离变送器,该隔变送器采用光电耦合技术，比电磁耦技术抗干扰能力强。该隔变送器内部有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻，使该隔离变送器的输入电压达到超宽范围（7.5~32V），以满足用户无需外接电源而实现信号远距离、无失真传输的需要。该隔离变送器输出是针对24VDC和取样电阻（或称负载电阻）相串联的二线制供电回路来设计的，同当前流行的模拟量输入接口板（上位机）、PLC、DCS、PC或其他仪表的模拟量输入端口相匹配。 内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度，能在潮湿、震动的恶劣的环境中工作，满足工业级环境要求。
捷晟达科技的DIN35 1x1OI 4-20mA-P系列隔离变送器采用国际标准DIN 35mm导轨卡槽安装方式，方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制模拟量无源4-20mA信号的隔离、传输和变换功能，并实现信号长线无失真传输。

技术资料下载:http://www.jsd-iae.com/down/2013112618402392.pdf

更多隔离变送器技术资料下载:http://www.jsd-iae.com/Isolation_Transmitter.htm

隔离变送器图:

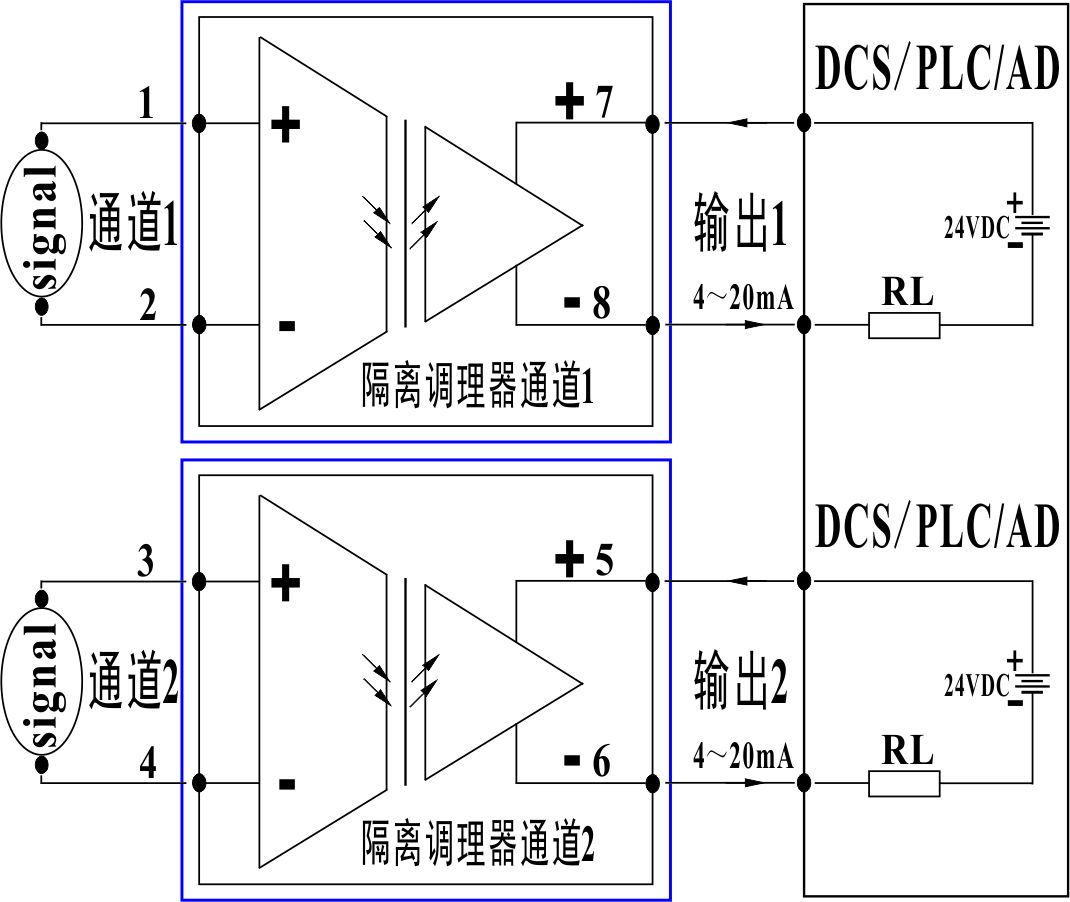

接线应用图:
