模拟量两线制4-20mA无源隔离配电器模块IC

                                     模拟量两线制4-20mA无源隔离配电器模块IC
特征：
●  低成本、小体积,SIP12封装,符合UL94-V0阻燃标准
●  信号输入、信号输出相互之间3000VDC 隔离
●  无需外部提供工作电源，无需外接元器件
●  4~20mA电流输入、4~20mA电流输出
●  工业级温度范围: -45~+85 ℃
●  精度等级：0.3级、0.4级、0.5级；
●  高线性度0.1% F.S.
●  给传感器提供工作电源(10~30VDC)
应用场所：
●  模拟信号数据隔离、采集
●  工业现场信号隔离
●  远程长线无失真传输
●  模拟信号地线干扰抑制
●  4~20mA隔离信号传输
●  前端二线制设备提供供电
●  仪器仪表与传感器信号收发
●  电力监控、医疗设备隔离安全栅
概述：
      捷晟达科技的JSD MI 4~20mA-F系列隔离放大器IC是两线制回路供电的电流隔离模块,该隔离器模块IC采用电磁隔离技术，并通过输出端馈电方式，给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖，实现4~20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口（PLC、DCS系统等）匹配；模拟量信号输入带有过流保护功能，能有效的保护模块及后级电路；除此之外，本模块输入输出两端能达到3KVDC隔离电压。
       JSD MI 4~20mA-F系列隔离放大器产品使用非常方便，无需外接任何元件，即可实现工业现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了PCB板空间的利用率。
技术资料:http://www.jsd-iae.com/down/201312921352537.pdf

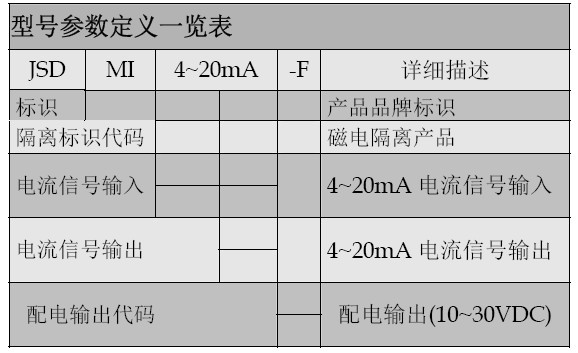

隔离配电器选型列表：
