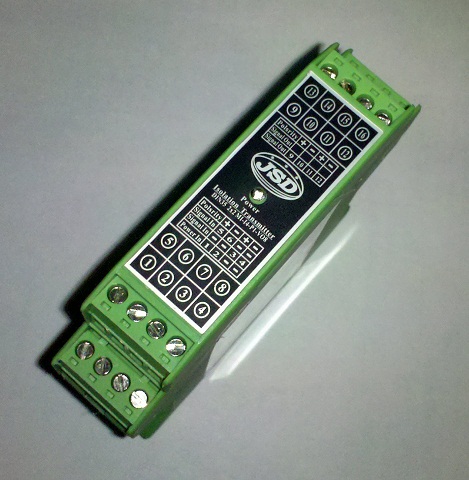

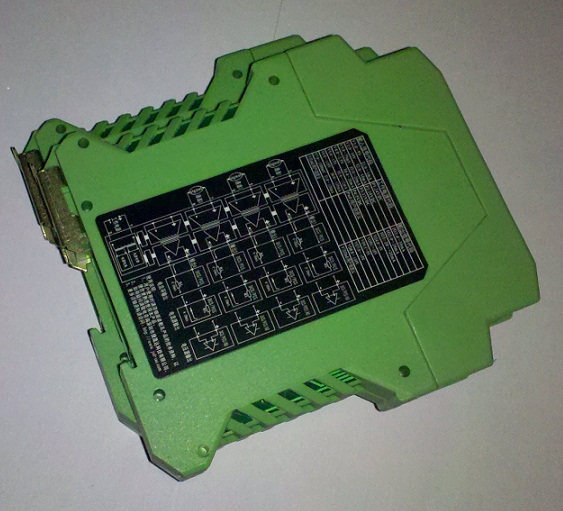

变频器\PLC\DCS\AD\PC采集系统现场专用隔离变送器介绍类型：隔离变送器 日期：5/11/2012 1:21:50 PM 点击：358 变频器\PLC\DCS\AD\PC采集系统现场专用隔离变送器汇总隔离变送器具有信号采集，隔离变换，远距离传输，保护现场设备的作用。 隔离器在工业采集控制系统中发挥了重要作用，那么我公司的隔离器本身具有哪些特点呢？ 1、低成本，高精度，符合UL94-V0阻燃标准 2、功耗小，发热低 3、信号输入，信号输出，工作电源之间相互隔离 4、通道之间相互隔离 5、高精度等级（0.1%，0.2%）高线性度（0.1%） 6、高隔离电压（3000VDC/60S） 7、国际标准信号输入与输出0~5V/0~10V/1~5V/0~20mA/4~20mA/ 8、工业级温度范围： -45~+85 ℃ 9、抗干扰能力强，可靠性高 10、国际标准DIN35mm导轨安装，用户易于操作 隔离变送器实物图：    捷晟达科技变频器\PLC\DCS\AD\PC采集系统现场专用隔离变送器资料介绍： 产品（1）：模拟量两线制4-20mA无源隔离变送器 (DIN35 1x1 MI 4-20mA/DIN35 2x2 MI 4-20mA系列) 捷晟达科技的模拟量两线制4-20mA无源单/双通道高精度模拟量信号隔离变送器，是将输入与输出的模拟量信号进行电气绝缘隔离的调理器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号隔离调理，以标准模拟量信号的形式传输到控制室或PLC、DCS及PC系统。产品的输入、输出间及各通道间相互隔离，隔离电压达3000VDC，在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4~20mA信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温度飘移、高线性度,无需工作电源供电等特点，国际标准DIN35mm导轨安装方式，用户直接接线直接使用，无需校正。
技术资料:http://www.jsd-iae.com/down/201210518421443.pdf 产品（2）：模拟量两线制4-20mA无源隔离变送器 (DIN35 3x3 MI 4-20mA/DIN35 4x4 MI 4-20mA系列) 捷晟达科技的模拟量两线制4-20mA无源三/四通道高精度模拟量信号隔离变送器，以国际标准4-20mA模拟量信号的形式传输到控制室或PLC、DCS及PC系统。输入、输出及各通道间相互隔离，隔离电压达3000VDC，该模拟量信号无源隔离变送器采用电磁隔离技术,具有高输出精度(0.1%)、极低温度飘移、高线性度、无需工作电源供电等特点，该产品能在恶劣的工业环境中工作，采用国际标准DIN35mm导轨安装方式，用户直接接线直接使用，无需校正。 技术资料:http://www.jsd-iae.com/down/2012105234315175.pdf 产品（3）：一入一出高精度模拟量有源磁电信号隔离变送器 (DIN35 1x1 MI-V(I)x-Px-V(I)Ox系列)
捷晟达科技的一入一出高精度模拟量有源磁电信号隔离变送器输入信号是国际标准信号，输入、输出、工作电源间相互隔离，该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度(0.1%)、极低温度飘移、高线性度、单工作电源供电等特点，该产品能在恶劣的工业环境中工作，采用国际标准DIN35mm导轨安装方式，用户直接接线直接使用，无需校正，方便维护。
技术资料: http://www.jsd-iae.com/down/20127903535427.pdf 产品（4）：一入二出高精度模拟量有源磁电信号隔离变送器 (DIN35 1x2 MI-V(I)x-Px-V(I)Ox系列)
捷晟达科技的一入二出高精度模拟量有源磁电信号隔离变送器是将一路模拟量信号隔离并同时转换输出双路模拟量信号的隔离器，产品输入、输出、工作电源及通道之间相互隔离，该产品具有极高的线性度和精度等级，出厂时已校正，无需外接元件，接好线即可实现模拟量信号隔离、采集、变换及放大功能。
技术资料: http://www.jsd-iae.com/down/201277222217627.pdf 产品（5）：一入三出高精度模拟量有源磁电信号隔离变送器 (DIN35 1x3 MI-V(I)x-Px-V(I)Ox系列) 一入三出高精度模拟量有源磁电信号隔离变送器是将一路模拟量信号隔离并同时转换输出三路模拟量信号的隔离器产品，产品输入、输出、工作电源及各通道之间相互隔离，该产品具有高精度等级，免零点和增益调节，出厂时已校正，接好线即可实现模拟量信号隔离、采集、变换及放大功能。产品输入与输出信号为标准的模拟量信号（如：0~5V、0~10V、1~5V、0~20mA、4~20mA、0~±5V、0~±10V、0~±20mA等）
技术资料: http://www.jsd-iae.com/down/201278233925608.pdf 产品（6）：一入四出高精度模拟量有源磁电信号隔离变送器 (DIN35 1x4 MI-V(I)x-Px-V(I)Ox系列)
单通道输入四通道输出高精度模拟量有源磁电信号隔离变送器是将一路模拟量信号隔离并同时转换输出四路模拟量信号的隔离器产品，产品输入、输出、工作电源及各通道之间相互隔离，该产品具有高精度等级，高线性度，可靠的稳定性能，工业级温度范围，极低温度漂移系数，出厂时已校正，接好线即可实现模拟量信号隔离、采集、变换及放大功能。产品广泛应用在模拟量信号隔离、采集、变换及放大；无失真远距离传输；仪器仪表信号的接收与发送。
技术资料: http://www.jsd-iae.com/down/201278234128227.pdf 产品（7）：二入二出高精度模拟量有源磁电信号隔离变送器 (DIN35 2x2 MI-V(I)x-Px-V(I)Ox系列)
二入二出高精度模拟量有源磁电信号隔离变送器是将二路模拟量信号隔离并同时转换输出二路模拟量信号的隔离器产品，该产品的输入、输出、工作电源及各通道之间相互隔离，具有高精度等级，高线性度，可靠的稳定性能，国际标准模拟量信号输入与输出（如：0~5V、0~10V、1~5V、0~20mA、4~20mA、0~±5V、0~±10V、0~±20mA等）出厂时已校正，接好线即可实现模拟量信号隔离、采集、变换、放大及无失真远距离传输功能。
产品（8）：三入三出高精度模拟量有源磁电信号隔离变送器 (DIN35 3x3 MI-V(I)x-Px-V(I)Ox系列) 三通道输入三通道输出高精度模拟量有源磁电信号隔离变送器是将三路模拟量信号隔离并同时转换输出三路模拟量信号高精度隔离器产品，信号输入、输出、工作电源及各通道之间相互隔离，具有高精度等级，高线性度，可靠的稳定性能，国际标准模拟量信号输入与输出（如：0~5V、0~10V、1~5V、0~20mA、4~20mA、0~±5V、0~±10V、0~±20mA等）出厂时已校正，接好线即可实现模拟量信号隔离、采集、变换、放大及无失真远距离传输功能。该产品广泛应用于工业自动化控制领域。
产品（9）：单通道模拟量信号转脉冲频率信号（V/F）隔离变送器 (DIN35 1x1 OI-V(I)x-Px-FOx系列)
单通道模拟量信号转脉冲频率信号（V/F）隔离变送器是将模拟量信号隔离转换成单位脉冲频率信号。该产品为国际标准信号输入：0~5V、0~10V、1~5V、0~20mA、0~10mA、4~20mA等，输出标准信号：0~5KHz、1~5KHz、0~10KHz等。该隔离器产品采用光电隔离技术，使信号输入、输出、工作电源之间的隔离电压高达3000VDC以上。出厂时已校正，接好线即可使用。
产品（10）：单通道电子尺、电阻信号（位移信号）、角度传感器专用隔离变送器 (DIN35 1x1 OI-Rx-Px-V(I)Ox系列)
单通道电子尺、电阻信号（位移信号）、角度传感器专用隔离变送器是将输入电阻,线性电子尺,角度位移传感器信号进行采集,隔离,放大并转换成模拟量信号的一种隔离变送器，并以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。产品国际标准信号输出：0~5V、0~10V、1~5V、0~20mA、0~10mA、4~20mA等。采用光电隔离技术，使信号输入、输出、工作电源之间的隔离电压高达3000VDC，使用无需校正即可实现信号变换及远传功能。
产品（11）：单通道热电阻（PT10、PT100、PT1000、Cu50、Cu100）温度信号隔离变送器 (DIN35 1x1 OI-TRZ-T-Px-V(I)Ox系列)
单通道热电阻温度信号隔离变送器上集成了一组多路高隔离的DC/DC电源，几个高性能的信号隔离器和热电阻线性化、长线补偿、干扰抑制电路，该产品为国际标准输出信号：0~5V、0~10V、1~5V、0~20mA、0~10mA、4~20mA等。该热电阻温度信号隔离变送器采用光电耦合隔离技术， 使该产品能达到2500VDC的高隔离电压， SMD贴片及模块化工艺设计，使产品能在恶劣的工业环境中工作，提高了产品的可靠性和稳定性。
技术资料: http://www.jsd-iae.com/down/201272122012530.pdf 产品(12)：一路模拟量信号转RS-232/485数字信号隔离采集模块 (JSD AD11系列) 产品(13)：一路RS-232/485数字信号转双路模拟量信号采集模块 (JSD DA-A02系列)
|
