捷晟达科技推出一进一出两线制模拟量无源4~20mA隔离变送配电器

类型：新品快播  日期：2013-8-5 16:10:49  点击：1176

                        捷晟达科技推出一进一出两线制模拟量无源4~20mA隔离变送配电器
      捷晟达科技的DIN35 1x1 MI 4~20mA-F系列隔离变送器是4~20mA两线制回路供电的电流隔离变送配电器,该隔离变送配电器采用电磁隔离技术，并通过输入端馈电方式，给输入端两线制设备供电,有效的解决了电流信号隔离对供电电源的依赖，实现4~20mA标准信号的隔离与变送,可与各种仪器仪表的模拟量输入接口（PLC、DCS系统、一次仪表、二次仪表等）匹配；模拟量信号输入带有过流保护功能，能有效的保护模块及后级电路；除此之外，该隔离配电器内部的陶瓷基板、印刷电阻工艺及新技术隔离措施使器件能达到3000VDC绝缘电压和工业级宽温度，能在潮湿、震动的恶劣的环境中工作，满足工业级环境要求。
      捷晟达科技的DIN35 1x1 MI 4-20mA-F系列隔离放大器采用国际标准DIN 35mm导轨卡槽安装方式，方便用户安装使用。用户购买后只需按产品技术资料接线即可实现两线制模拟量无源4-20mA信号的隔离、传输和配电变换功能，并实现信号长线无失真传输。
隔离配电器的特征与应用：
●  低成本、小体积,国际标准DIN35mm导轨安装,符合UL94-V0阻燃标准
●  信号输入、信号输出相互之间3000VDC 隔离
●  无需外部提供工作电源，无需外接元器件
●  4~20mA电流输入、4~20mA电流输出
●  工业级温度范围: -45~+85 ℃
●  精度等级：0.2级、0.3级、0.4级；
●  高线性度0.1% F.S.
●  给传感器提供工作电源(10~30VDC)
●  模拟信号数据隔离、采集
●  工业现场信号隔离
●  远程长线无失真传输
●  模拟信号地线干扰抑制
●  4~20mA隔离信号传输
●  前端二线制设备提供供电
●  仪器仪表与传感器信号收发
●  电力监控、医疗设备隔离安全栅
详细技术资料下载：http://www.jsd-iae.com/down/2013812193324375.pdf

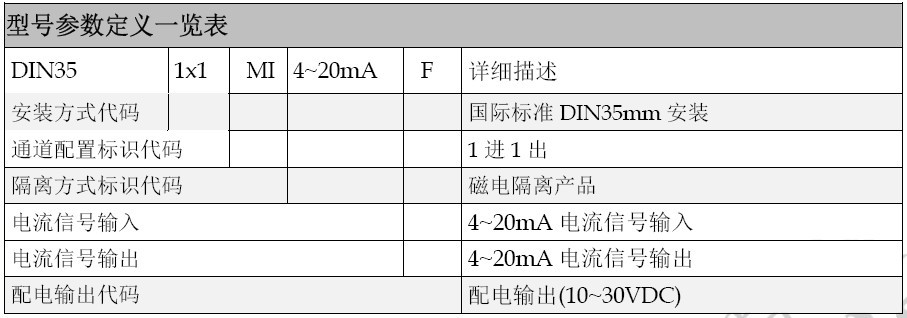

隔离配电器选型表：

隔离配电器选型举例：
例1：信号输入：4~20mA； 信号输出： 4~20mA；两线制配电输出：F  型号：DIN35 1x1 MI 4-20mA-F

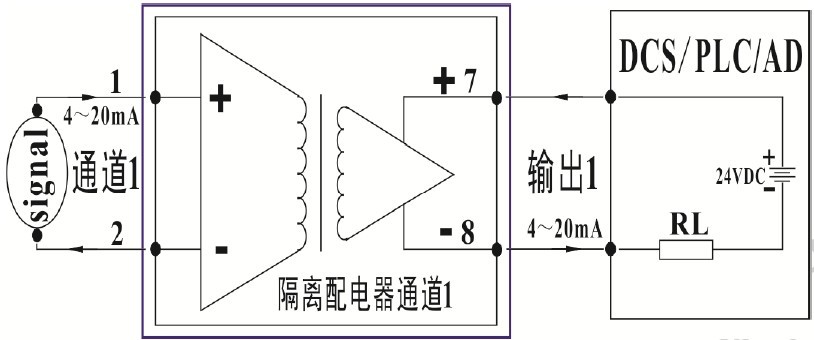

隔离配电器接线应用图:
