捷晟达科技推出一入一出模拟量两线制4-20mA输出回路供电隔离变送器

类型:新品快播  日期:2019-3-15 15:20:43  点击:20
           捷晟达科技推出一入一出模拟量两线制4-20mA输出回路供电隔离变送器
捷晟达科技的JSD TAW-1001D-100L-P系列是一进一出模拟量两线制4-20mA输出回路供电隔离变送器系列,是两线制4-20mA模拟量和两线制4-20mA回路供电隔离变送器的姊妹款,该产品不同于前两款,该款输入采集的是4-20mA,输出是4-20mA,但输出为两线制回路供电模式,称回路供电模块,产品具有低成本,小体积,方便安装等优点,符合 UL94-V0 阻燃标准,输入与输出3KVDC隔离,工业级温度范围设计,高精度等级,宽范围电源供电(7.5-32VDC)以及工业级温度范围: -45-+85 ℃设计,广泛应用于:模拟信号数据隔离、采集,工业现场信号隔离,远程长线无失真传输,模拟信号地线干扰抑制,克服现场设备间 EMC 电磁干扰等,以下是产品的介绍
产品特征:
◆低成本,小体积,符合 UL94-V0 阻燃标准
◆安装方式采用国际标准 DIN35mm 导轨安装方式
◆双隔离(信号输入、信号输出相互之间 3000VDC 隔离)
◆4-20mA 电流输入与输出,精度高(失真<0.2%)
◆工业级温度范围: -45-+85 ℃
◆精度等级:0.1 级、0.2 级;
◆无需外部提供工作电源,两线制输出回路供电
◆超宽范围电压输入(7.5-32VDC)

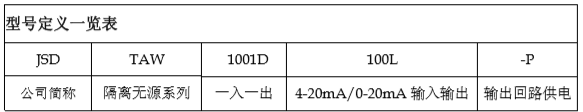

产品选型表:

产品选型举例:
例 1:信号输入:4-20mA;信号输出:4-20mA;两线制输出回路供电:-P   型号:JSD TAW-1001D-100L-P
例 2:信号输入:0-20mA;信号输出:0-20mA;两线制输出回路供电:-P   型号:JSD TAW-1001D-100L-P

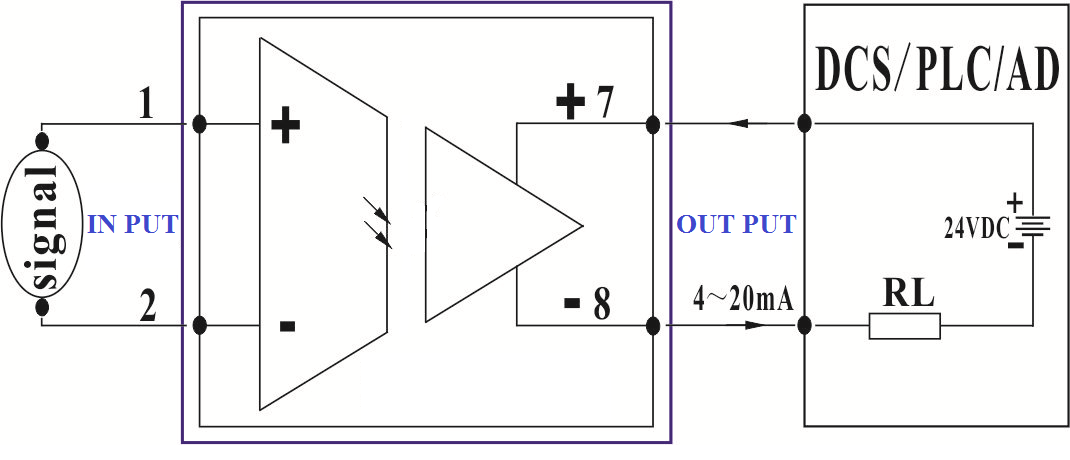

典型应用:
两线制4-20mA典型应用图
产品尺寸:
两线制隔离变送器产品尺寸图

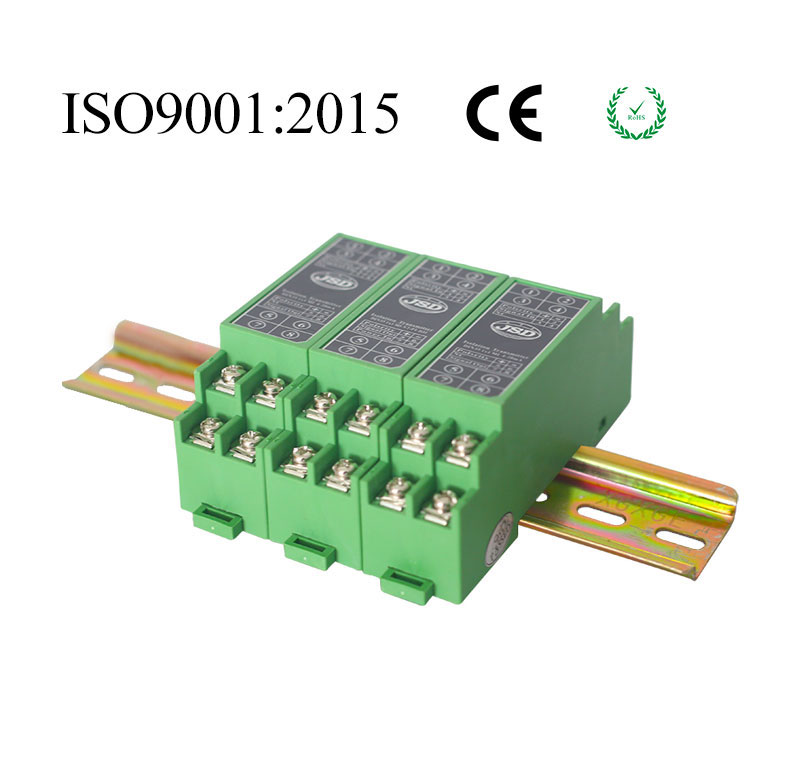

 产品实物:
两线制4-20mA图片
资料下载:
一进一出模拟量两线制4-20mA输出回路供电隔离变送器资料: http://www.jsd-iae.com/down/20170801135800.pdf
更多模拟量信号隔离变送器资料: http://www.jsd-iae.com/Isolation_transmitters.htm
更多产品技术资料下载: http://www.jsd-iae.com
