捷晟达科技推出模拟量二进二出电压(电流)信号隔离变送器

类型：新品快播  日期：2013-9-9 10:13:58  点击：1141

                              捷晟达科技推出模拟量二进二出电压(电流)信号隔离变送器
概述：
    捷晟达科技的DIN35 2x2 OI有源双通道输入双通道输出模拟量单向信号隔离变送器，是将输入与输出之间电气绝缘的模拟信号进行变换、放大、隔离的信号调理器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号变换调理，以标准模拟量信号的形式或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。本产品的输入、输出、工作电源间相互隔离，采用新型隔离措施不但使输入、输出、工作电源间隔离，也使该产品各通道之间相互隔离，隔离电压高达2500VDC，该产品在电量隔离测控的工业测现场、电力监控、医疗电子设备、模拟量信号隔离及采集等方面广泛应用。该模拟量信号隔离变送器采用新型光耦隔离技术,比磁电隔离变送器具有更强的抗EMC电磁干扰的特性，免增益及零点调节、温飘特性小和线性度好，适合在震动，潮湿的工业现场，国际标准DIN35mm导轨安装方式，方便用户安装等特点。
特征与应用：
● 薄体积，低成本，国际标准DIN35mm导轨安装方式
● 多端隔离(输入、输出、工作电源及通道间相互隔离)
● 带LED高亮度工作电源指示灯
● 工作电源带防反接保护功能
● 该隔离变送器通过欧盟CE认证
● 高精度等级（0.1% F.S，0.2% F.S）
● 全量程范围（＜0.2% F.S）
● 高隔离耐压（2500VDC/60S）
● 极低温度漂移(35PPM/℃）
● 工业温度范围( -45~+85 ℃）
● 产品性能可靠（MTBF＞50万小时）
● 工作电源(5VDC/12VDC/15VDC/24VDC多种选择）
● 国际标准信号选择(0~5V/0~10V/1~5V/0~20mA/4~20mA多选)
● 体积尺寸:115mmx100mmx23mm
● 直流电流/电压信号的隔离、转换及放大
● 工业现场信号隔离及远程长线无失真传输
● 模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
● 4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离、变换及远传
● 仪器仪表与传感器信号收发
● 电量隔离测控的工业现场
● 电力监控、医疗设备隔离安全栅
● 克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
详细技术资料下载:http://www.jsd-iae.com/down/2012122521333967.pdf

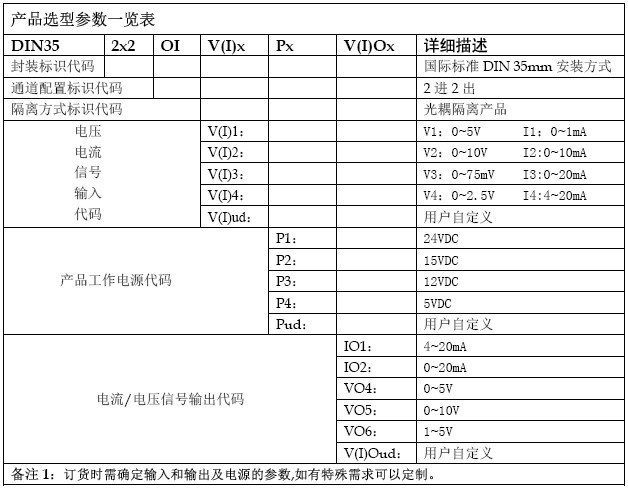

信号隔离器选型列表:

选型举例：

例1：输入通道1：0-20mA；输入通道2：0-20mA；输出通道1:4-20mA；输出通道2:4-20mA； 工作电源:24VDC； 产品型号：DIN35 2x2 OI-I3-P1-IO1

例2：输入通道1：0-5VDC；输入通道2：0-5VDC；输出通道1: 0-10VDC； 输出通道2: 0-10VDC；工作电源：5VDC； 产品型号：DIN35 2x2 OI-V1-P4-VO5
