捷晟达科技新出一进一出交流电压电流(电量)信号隔离变送器

类型:新品快播  日期:2013-10-8 10:30:06  点击:1028

                   捷晟达科技新出一进一出交流电压电流(电量)信号隔离变送器
深圳捷晟达科技新出一进一出交流电压电流(电量)信号隔离变送器JSD TAE-1001D系列是DIN35 1x1 MI-AC系列交流转直流(AC-DC)信号隔离变送器升级产品,该产品是一种采集,测量,监测高电压,大电流设备及设施的一种小型仪器,该仪器设备把采集到的交流电压电流或电量信号转换成标准的模拟量信号传送给PLC,DCS及各种采集系统,该隔离变送器上集成了一组宽电压多路高隔离微功率的DC-DC电源和一组高精度AC-DC信号转换电路。该组高精度AC-DC电路可以采集0-380VAC或者0-10AAC的(50-60Hz)交流信号按比例转换成国际标准的模拟量电压信号和电流信号,如(4-20mA/0-10mA/0-20mA/0-5V/0-3.3V/1-5V/0-10V)隔离变送器采用SMD贴片工艺技术及新型隔离措施使该电量隔离变送器的工作电源和输入信号,信号输出隔离电压高达3000VDC。产品在电力远程监控、仪器仪表、医疗设备、工业自动化控制等领域广泛应用。
产品特点:
◆小体积,低成本,标准 DIN35mm 导轨安装方式
◆三端隔离(输入、输出、工作电源间相互隔离)
◆高精度等(0.1% F.S;0.2% F.S;0.3% F.S)
◆高隔离耐压(3000VDC/60S)
◆极低温度漂移(50PPM/℃)
◆工业温度范围(-45-+85 ℃)
◆产品性能可靠(MTBF>50 万小时)
◆工作电源(5V/12V/15V/24VDC/8-32VDC/220VAC 等多选)
◆标准信号输入(0-1VAC/0-5VAC/0-110VAC/0-220VAC/0-1000VAC/0-1AAC/0-5AAC/0-10AAC/0-20AAC等多选)
◆国际标准信号输出(0-3.3V/0-5V/0-10V/1-5V/0-10mA/0-20mA/4-20mA/等多选)

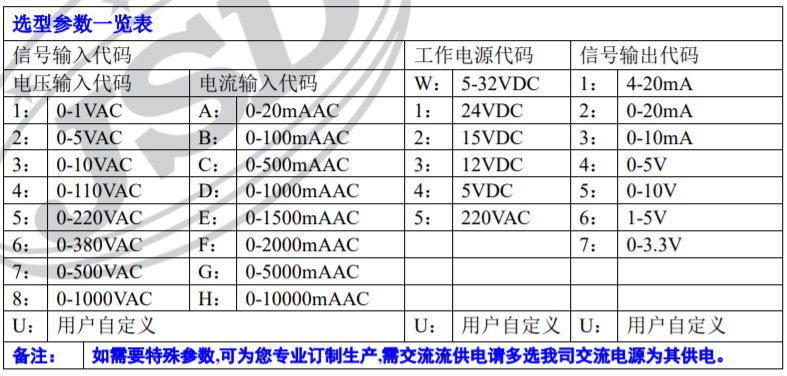

产品选型表:

交流电量信号隔离变送器选型
型号举例:
例 1:信号输入:0-110VAC;信号输出:0-10V;工作电源:24VDC; 产品型号:JSD TAE-1001D-415
例 2:信号输入:0-10AAC;信号输出:4-20mA;工作电源:5VDC;产品型号:JSD TAE-1001D-H41
例 3:信号输入:0-380VAC;信号输出:0-3.3V;工作电源:24VDC;产品型号:JSD TAE-1001D-617
典型应用图:
DC供电应用图:

电量隔离变送器应用图

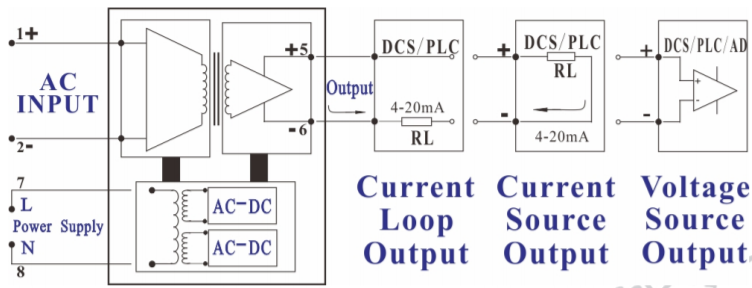

AC供电应用图:
交流信号隔离变送器应用

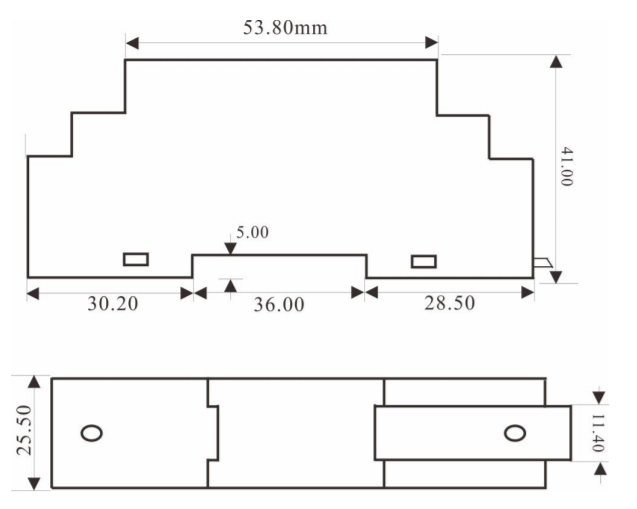

产品尺寸:
电量信号隔离变送器

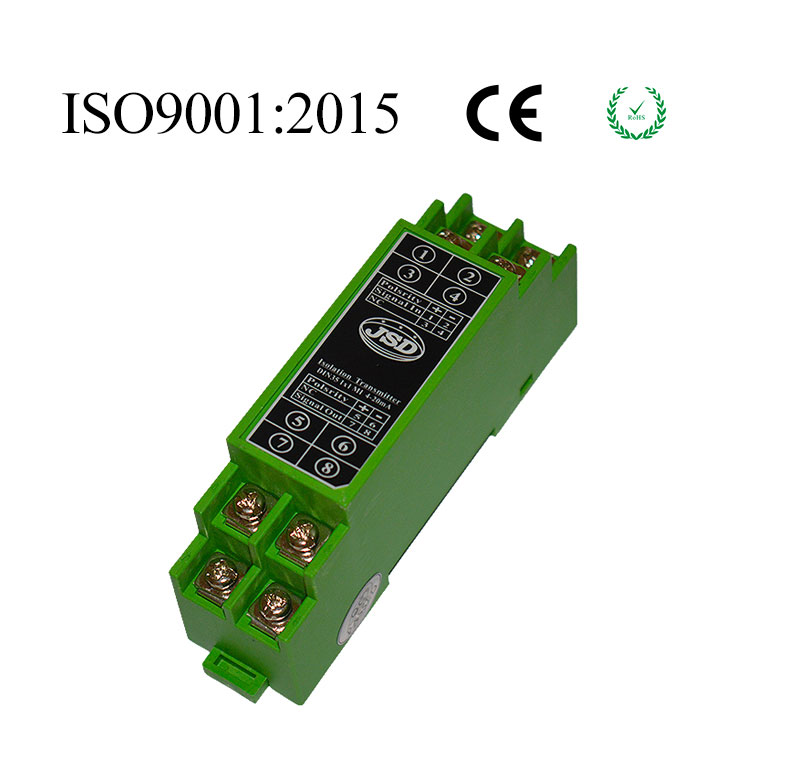

产品实物:
交流信号隔离变送器
技术资料下载:
一进一出交流电压电流(电量)信号隔离变送器下载:http://www.jsd-iae.com/down/20201106172351.pdf
